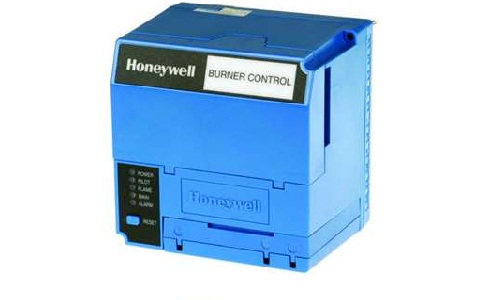

HONEYWELL - Điều Khiển Đầu Đốt EC7810A1035/U

Thông số sản phẩm

Ứng dụng

Kiểm soát chính

Kích thước (in.)

5 in. Rộng x 5 in. Cao x 5 1/4 in. Sâu với Q7800A Subbase x 6 3/32 in. Sâu với Q7800B Subbase

Kích thước (mm)

Rộng 127 mm x 127 mm cao x 133 mm sâu với Q7800A Subbase x 155 mm sâu với Q7800B Subbase

Trọng lượng (lb)

1 lb 10 oz

Trọng lượng (kg)

0,7 kg

Bình luận

5 nỗ lực đánh lửa, bao gồm điều chế w / o đầu ra quạt

Tần số

60 Hz (± 10%), 50 Hz

Vôn

220 đến 240 Vạc (+10, -15%)

Nhiệt độ vận chuyển và lưu trữ (F)

-40 F đến +140 F

Nhiệt độ vận chuyển và lưu trữ (C)

-40 C đến +60 C

Thời gian thiết lập ngọn lửa - Thí điểm

5 giây hoặc 10 giây

Thời gian thiết lập ngọn lửa - Main

5 giây hoặc 8 giây hoặc Liên tục

Interlocks

Khóa máy

Tiền gửi

Vâng

PrePurge

Được xác định bởi Thẻ Hẹn giờ Puri ST7800A

PostPurge

5 giây

Sớm chấm dứt tia lửa

Có, 5 giây

Các thành phần bắt buộc

Q7800A, B Hệ thống đấu dây phổ dụng. R7847, R7849, R7861 hoặc Bộ khuếch đại tín hiệu lửa R7886. Thẻ Hẹn giờ Purge cắm ST7800A.

Van thí điểm giai đoạn hai

Gián đoạn

Loại thí điểm

bị gián đoạn

Rung động

Môi trường 0.5 G

Phê duyệt, Swiss RE

Có thể chấp nhận

Phê duyệt, Nhà máy Mutual

Báo cáo số 1V9AO.AF.

Phê duyệt, Gastec / Châu Âu

GASTEC: CE-63AP3070 / 1, Được phê duyệt cho EN298.
