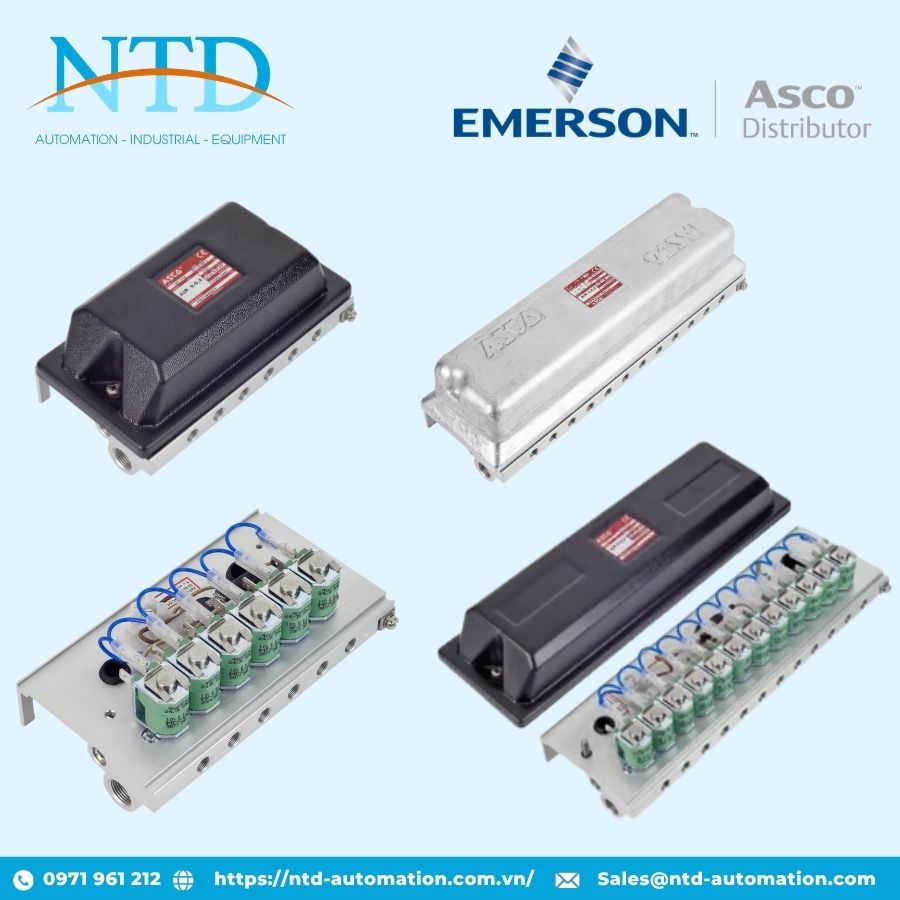

Hộp van thí điểm series 110 ASCO

ASCO SG110A020 230/50-60 là hộp pilot valve điều khiển điện từ dạng 2/2 Normally Closed được thiết kế chuyên dụng cho điều khiển từ xa các van xung Series 353 trong hệ thống lọc bụi công nghiệp. Với thiết kế nhỏ gọn tích hợp van pilot tác động trực tiếp, sản phẩm giúp tối ưu không gian lắp đặt và nâng cao hiệu quả vận hành cho hệ thống pulse jet.

Van sử dụng thân thép không gỉ kết hợp vật liệu làm kín NBR, đảm bảo độ bền cao và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Thiết bị hỗ trợ điện áp 230VAC 50/60Hz, chuẩn bảo vệ IP65 cùng khả năng vận hành hiệu quả ở nhiệt độ môi trường thấp nhờ tích hợp bộ gia nhiệt bên trong.

Đặc điểm nổi bật

• Thiết kế compact pilot box với van pilot tích hợp tác động trực tiếp
• Chuyên dùng điều khiển từ xa cho van xung ASCO Series 353
• Đế van tích hợp sẵn valve seat giúp tăng độ kín và độ bền
• Kết nối xả chung cho 1 hoặc 2 bộ giảm thanh G 3/8"
• Tích hợp bộ gia nhiệt giúp vận hành ổn định ở nhiệt độ thấp
• Chuẩn bảo vệ IP65 chống bụi và chống nước hiệu quả
• Hỗ trợ tích hợp đầu nối nhanh tiện lợi
• Đáp ứng các tiêu chuẩn và chỉ thị EC liên quan
• Thiết kế phù hợp cho hệ thống lọc bụi công nghiệp hoạt động liên tục

Thông số kỹ thuật

• Model: ASCO™ SG110A020.230/50-60
• Loại sản phẩm: Solenoid Valve / Pilot Box
• Chức năng: 2/2 Normally Closed
• Kiểu tác động: Solenoid – Direct Acting
• Vật liệu thân van: Stainless Steel
• Vật liệu làm kín: NBR
• Môi chất sử dụng:
  • Air
  • Inert Gas
• Kích thước cổng:
  • G 1/8" (ISO 228/1)
• Kích thước orifice: 3.6 mm
• Lưu lượng Cv/Kv: 0.40 / 0.35
• Áp suất hoạt động:
  • 0 – 8 bar
• Điện áp hoạt động:
  • 230 VAC – 50/60 Hz
• Công suất: 10 W
• Coil Class: F
• Nhiệt độ môi trường:
  • 0°C đến 85°C
• Nhiệt độ lưu chất:
  • -20°C đến 80°C
• Chuẩn bảo vệ:
  • IP65
• Khối lượng:
  • 1.00 kg

Ứng dụng

ASCO SG110A020.230/50-60 phù hợp cho:

• Hệ thống lọc bụi pulse jet
• Điều khiển van xung Series 353
• Nhà máy xi măng
• Nhà máy thép và luyện kim
• Ngành chế biến gỗ
• Hệ thống xử lý bụi công nghiệp
• Dây chuyền tự động hóa khí nén công nghiệp

Một số mô đun nổi bật của series 110 ASCO

• SG110A020 230/50-60
• SG110A020 24/DC
• SG110A030 230/50-60
• SG110A030 24/DC
• SG110A040 230/50-60
• SG110A040 24/DC
• SG110A050 230/50-60
• SG110A050 24/DC
• SG110A060 230/50-60
• SG110A060 24/DC
• SG110A110 230/50-60
• SG110A110 24/DC
• SG110A120 230/50-60
• SG110A120 24/DC
