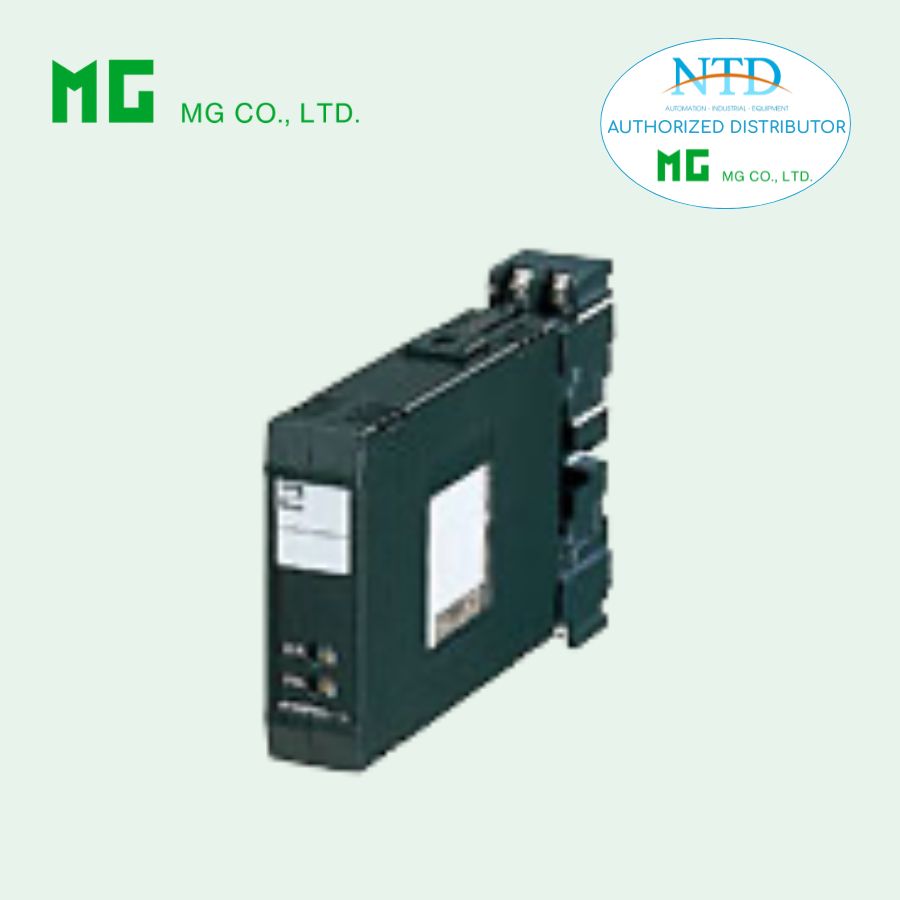

Bộ truyền tín hiệu RTD mô đun HR của MG (M-System)

Liên hệ Còn hàng

Model: HR
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

HR là bộ truyền tín hiệu RTD thuộc dòng H-UNIT với thiết kế plug-in tiết kiệm không gian, cho phép nhận trực tiếp tín hiệu từ cảm biến RTD và chuyển đổi thành tín hiệu chuẩn phục vụ hệ thống đo lường và điều khiển. Sản phẩm hỗ trợ linear hóa tín hiệu, bảo vệ khi RTD bị hỏng, và cho phép dây dẫn dài đến 200 Ω mà không ảnh hưởng đến độ chính xác.

Đặc điểm nổi bật

Nhận tín hiệu trực tiếp từ các loại RTD: JPt 100, Pt 100, Pt 50 Ω, Ni 508.4 Ω.
Chuyển đổi tín hiệu RTD sang dòng điện hoặc điện áp chuẩn.
Bảo vệ khi RTD bị hỏng (Burnout protection), lựa chọn upscale hoặc downscale.
Hỗ trợ dây dẫn dài đến 200 Ω nhờ mạch “Active Bridge” với hai nguồn dòng ổn định.
Thiết kế dày đặc, tiết kiệm không gian lắp đặt.
Điều chỉnh zero và span thuận tiện ở mặt trước.
Linear hóa tín hiệu tiêu chuẩn.

Ứng dụng phổ biến

Truyền tín hiệu RTD đi quãng đường dài giữa cảm biến và bộ truyền.
Kết hợp với barrier an toàn nội tại cho các hệ thống trong môi trường nguy hiểm.
Sử dụng trong hệ thống DCS, PLC hoặc các hệ thống giám sát và điều khiển công nghiệp.

Thông số kỹ thuật chính

Mô hình: HR–[1][2]–R[3]

Ngõ vào (Input):

RTD 2 hoặc 3 dây:
- JPt 100 (−200 đến +500°C)
- Pt 100 (−200 đến +650°C)
- Pt 50 Ω (−200 đến +500°C)
- Ni 508.4 Ω (−50 đến +200°C)
Dây dẫn tối đa: 200 Ω mỗi dây (3 dây)
Dòng cảm biến: 2 mA (Pt), 1 mA (Ni)

Ngõ ra (Output):
