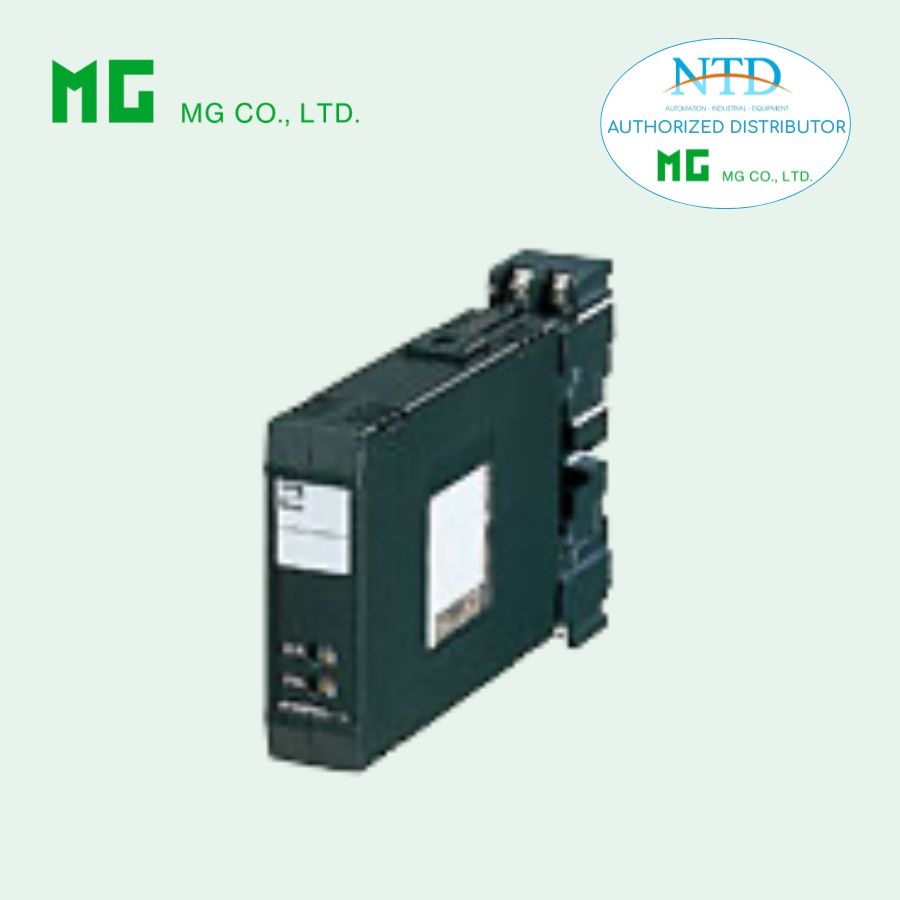

Bộ truyền tín hiệu HVS của MG (M-System)

HVS là bộ truyền tín hiệu plug-in H-UNIT với thiết kế cách ly điện giữa ngõ vào và ngõ ra, giúp bảo vệ hệ thống đo lường và điều khiển. Thiết bị chuyển đổi tín hiệu DC đầu vào thành tín hiệu chuẩn cho quá trình, phù hợp với các ứng dụng cần cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường. Có phiên bản phản hồi nhanh(Fast Response) cho các ứng dụng yêu cầu tốc độ đáp ứng cao.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC thành tín hiệu chuẩn quá trình (current/voltage).
• Có phiên bản phản hồi nhanh: thời gian đáp ứng ~25 ms.
• Thiết kế cách ly điện: bảo vệ tín hiệu và hệ thống.
• Thiết kế gắn dày đặc, tiết kiệm không gian lắp đặt.
• Điều chỉnh Zero và Span dễ dàng từ mặt trước.

Ứng dụng phổ biến

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường.
• Sử dụng trong hệ thống điều khiển công nghiệp, quy trình tự động hóa.
• Phù hợp cho các ứng dụng yêu cầu tín hiệu chuẩn, chính xác và ổn định.

Thông số kỹ thuật chính

Mô hình: HVS–[1][2]–R[3]

Ngõ vào (INPUT):

• Dòng: 0 – 50 mA DC tùy chọn
• Điện áp: 0 – 10 mV đến ±10 V DC tùy chọn
• Điện trở đầu vào: 50 Ω – ≥ 1 MΩ tùy mã đặt hàng

Ngõ ra (OUTPUT):

• Dòng: 0 – 20 mA DC (tối đa 15 V drive)
• Điện áp: -10 – +12 V DC (tối đa 1 mA drive)

Nguồn cấp:

• 24 V DC ±10 %, ripple ≤ 10 %

Tùy chọn:

• /K: Fast Response (~25 ms)
• /C01, /C02, /C03: Lớp phủ bảo vệ Silicone, Polyurethane hoặc cao su
• /S01: Ốc nối bằng thép không gỉ

Cài đặt & lắp đặt:

• Tiêu thụ dòng: ~80 mA
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90 % RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc DIN rail; hỗ trợ Rack BX-16H
• Trọng lượng: 200 g

Hiệu suất:

• Độ chính xác: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Ảnh hưởng điện áp lưới: ±0.1 %
• Điện trở cách ly: ≥ 100 MΩ với 500 V DC
• Chịu điện áp: 500 V AC/1 phút (input – output – power)
  1500 V AC/1 phút (input/output/power – ground)
