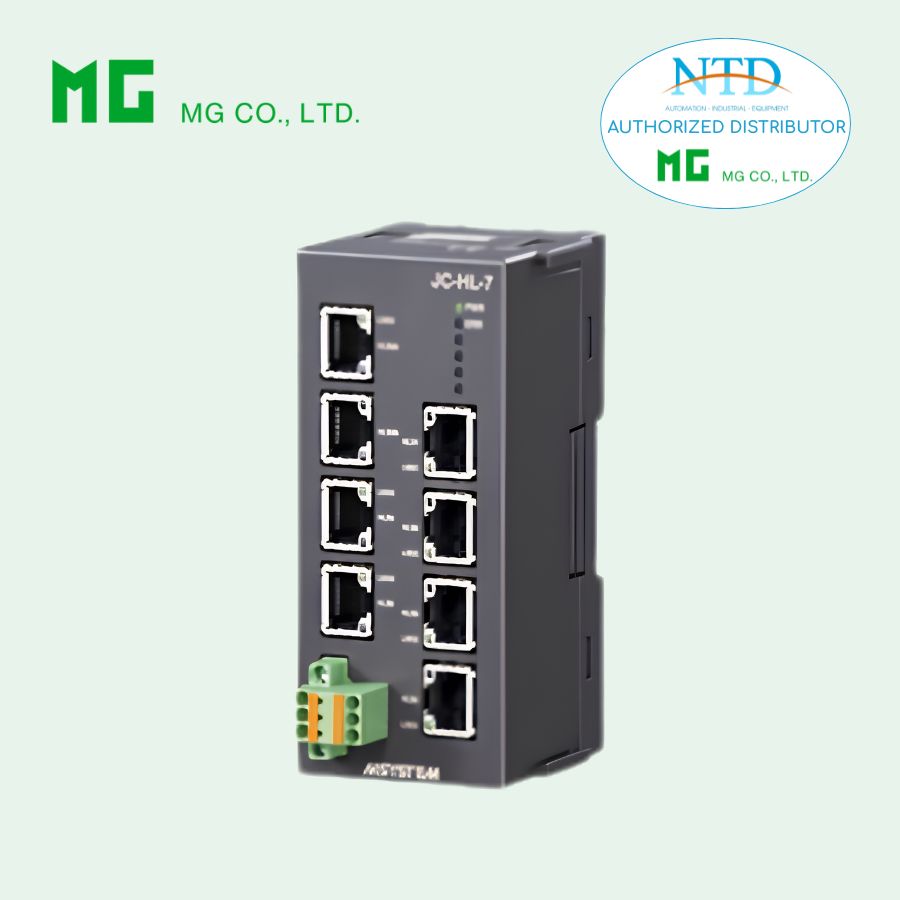

EtherCAT Junction Slave mô đun JC-ECT của MG

JC-ECT EtherCAT Junction Slave – MG (M-System)

Thông tin sản phẩm

Model: JC-ECT-[1]-R
Dòng: JC Series
Loại: Junction Slave (bộ chia mạng EtherCAT)
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản

Mô tả

JC-ECT là module chia nhánh mạng EtherCAT (junction slave), cho phép kết hợp daisy-chain (nối tiếp) và branch (chia nhánh) trong cùng hệ thống. Thiết bị giúp thiết kế mạng linh hoạt hơn, đặc biệt trong các hệ thống nhiều thiết bị phân tán.

Cấu hình model

• JC-ECT-4:
  • 1 cổng vào (IN)
  • 3 cổng ra
• JC-ECT-8:
  • 1 cổng vào (IN)
  • 7 cổng ra

Tính năng chính

• Chia nhánh mạng EtherCAT linh hoạt
• Kết hợp topology:
  • Daisy-chain
  • Star / branch
• Tối ưu đi dây trong hệ thống lớn
• Tương thích thiết bị chuẩn EtherCAT

Thông số kỹ thuật chính

Kết nối

• EtherCAT: RJ-45
• Nguồn: Terminal kẹp lò xo (spring clamp)

Truyền thông EtherCAT

• Chuẩn: IEEE 802.3u
• Tốc độ: 100 Mbps (Full-duplex)
• Cáp: CAT5e STP
• Khoảng cách tối đa: 100 m / segment
• Đèn trạng thái: L/A

Số node kết nối

Nguồn cấp

• 24V DC ±10%
• Ripple: ≤ 10%

Công suất tiêu thụ

• JC-ECT-4: ~2.0 W
• JC-ECT-8: ~4.2 W

Dòng chịu tải nguồn

• 8A (cổng nguồn)

Hiển thị trạng thái

• LED nguồn (Power): xanh khi cấp nguồn
• LED mạng: L/A (Link/Activity)

Cách điện

• ≥ 100 MΩ (500V DC)
• Chịu điện áp: 1500V AC / 1 phút

Lắp đặt & môi trường

• Nhiệt độ: -10 ~ +55°C
• Độ ẩm: 10 – 90% RH
• Lắp đặt: DIN rail hoặc bắt vít
• Khối lượng:
  • JC-ECT-4: 150 g
  • JC-ECT-8: 170 g

Tùy chọn

• /CE: đạt chuẩn CE
• /C01: phủ silicone
• /C02: phủ polyurethane
• /C03: phủ cao su

Ứng dụng thực tế

• Chia nhánh mạng EtherCAT trong nhà máy
• Hệ thống nhiều module I/O phân tán
• Dây chuyền sản xuất dài, nhiều khu vực
• Hệ thống motion control
