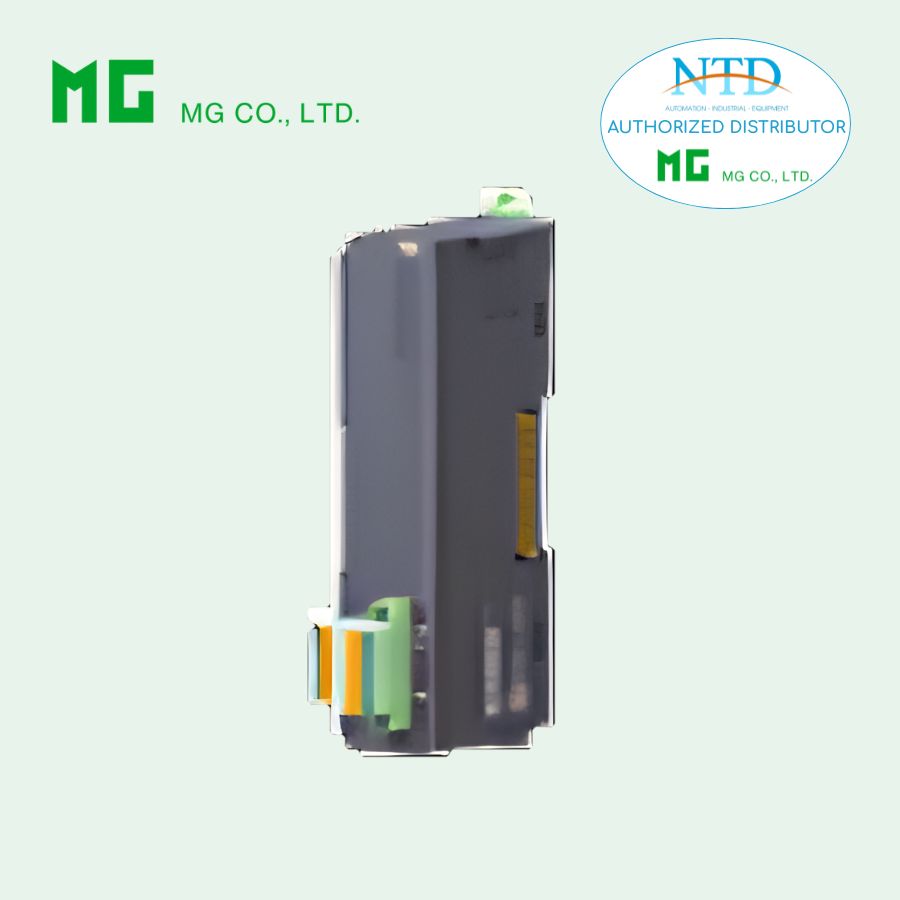

MÔ-ĐUN KẾT NỐI I/O JC-IO CỦA MG (M-SYSTEM)

JC-IO – MÔ-ĐUN KẾT NỐI I/O – MG (M-SYSTEM)

Mô tả

JC-IO là mô-đun kết nối I/O thuộc dòng JC Series Remote I/O của MG (M-System).

👉 Module thực hiện mapping I/O giữa các thiết bị trên mạng
👉 Hỗ trợ Modbus/TCP Client và SLMP Client
👉 Cho phép truyền dữ liệu giữa các giao thức khác nhau
👉 Có thể giám sát và điều khiển I/O trực tiếp qua web browser

Thông số kỹ thuật chính

1. Chức năng

• Mapping dữ liệu I/O giữa các thiết bị mạng

• Hoạt động như bộ gateway giao thức (protocol converter)

• Giám sát input và điều khiển output qua trình duyệt web

• Hỗ trợ mở rộng I/O phân tán

2. Truyền thông Ethernet

• Chuẩn: IEEE 802.3u

• Tốc độ: 10/100 Mbps (Auto Negotiation)

• Giao thức:

  • TCP/IP

  • Modbus/TCP

  • SLMP

  • HTTP

  • SNTP

• Cổng kết nối: RJ-45

• Cáp:

  • 10BASE-T: Cat5 (STP)

  • 100BASE-TX: Cat5e (STP)

• Khoảng cách tối đa: 100 m

3. Kết nối & phần cứng

• Nguồn cấp: 24 V DC (±10%)

• Công suất tiêu thụ: ~2 W

• Kết nối nguồn: terminal dạng kẹp (Phoenix Contact)

• Vật liệu vỏ: nhựa chống cháy

• Lắp đặt: DIN rail

• Khối lượng: ~190 g

4. Ngõ ra RUN (Relay bán dẫn)

• Loại: Photo MOSFET (không phân cực)

• Điện áp tải tối đa: 50 V

• Dòng tải liên tục: 50 mA

• Dòng đỉnh: 300 mA (≤0.1s)

Trạng thái:

• Mất nguồn: OFF

• Hoạt động bình thường: ON

• Lỗi Ethernet: OFF

5. Chỉ thị LED

• POWER

• RUN

• COM

• ERROR

6. Chức năng I/O Mapping

Hỗ trợ các thanh ghi nội bộ:

• L (32-bit): tối đa 256 điểm

• S (16-bit): tối đa 256 điểm

• B (bit): tối đa 512 điểm

• P (32-bit + vi sai): tối đa 256 điểm

👉 Cho phép:

• Mapping Input → Register → Output

• Truyền dữ liệu multiplex

• Hoạt động như IP telemeter

7. Khả năng kết nối

• Số thiết bị tối đa: 32 node

• Số module I/O tối đa: 4 module

Thiết bị hỗ trợ (Modbus/TCP)

• R3, R5, R6, R7, R9 series

• DL8, DL30

• WL40, IB10

• IT series, SG6

• … (nhiều thiết bị MG khác)

Thiết bị hỗ trợ (SLMP)

• Mitsubishi MELSEC:

  • iQ-R

  • iQ-F

  • Q series

8. Web Server tích hợp

• Truy cập trực tiếp bằng trình duyệt

• Chức năng:

  • Giám sát trạng thái input

  • Cài đặt output

• Hỗ trợ:

  • Windows 10/11 (Chrome, Edge, Firefox)

  • iPadOS (Safari)

  • Android (Chrome)

9. Cấu hình & phần mềm

• Phần mềm cấu hình: JCIOCFG

• Cáp kết nối:

  • MCN-CON

  • COP-US

10. Thời gian & pin

• Đồng hồ thời gian thực (RTC)

• Sai số: ±2 phút/tháng (25°C)

• Pin backup: ~2 tháng

11. Môi trường hoạt động

• Nhiệt độ: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không khí ăn mòn, ít bụi

12. Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Chịu điện áp: 1500 VAC (1 phút)

• Cách ly giữa:

  • Ethernet

  • Nguồn

  • RUN output

  • FE

13. Tiêu chuẩn

• EMC:

  • EN 61000-6-4

  • EN 61000-6-2

• RoHS

Ứng dụng

• Hệ thống Remote I/O cho PLC / DCS

• Kết nối đa giao thức công nghiệp

• Giám sát và thu thập dữ liệu từ nhiều vị trí

• Hệ thống SCADA / IoT công nghiệp

• Gateway giữa Modbus TCP ↔ Mitsubishi SLMP

Ưu điểm nổi bật

• Hỗ trợ đa giao thức (Modbus + SLMP)

• Có web server tích hợp → không cần HMI riêng

• Mapping I/O linh hoạt

• Dễ cấu hình và mở rộng

• Thiết kế nhỏ gọn, tiết kiệm không gian

Lưu ý quan trọng

⚠️ Chỉ hỗ trợ tối đa 32 thiết bị
⚠️ Giới hạn 4 module I/O
⚠️ Cần phần mềm JCIOCFG để cấu hình nâng cao
⚠️ Nên nối đất chân FE để cải thiện EMC (không phải dây bảo vệ)
