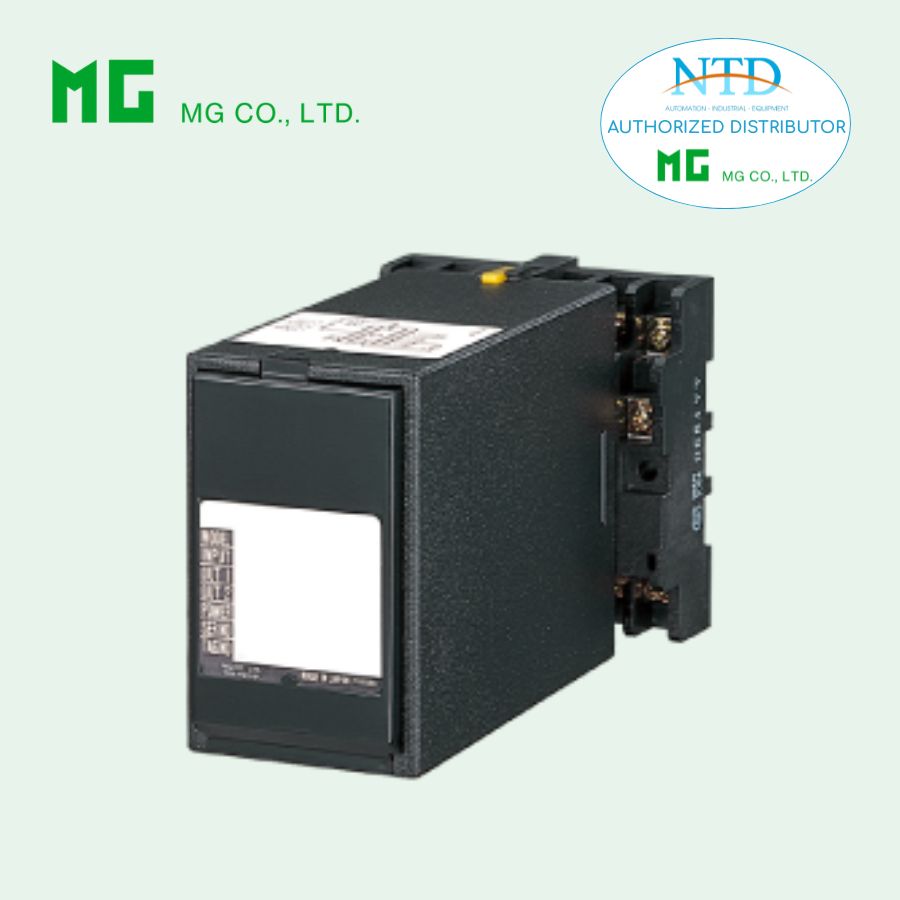

Bộ cấp nguồn vòng dòng JDL MG (M-System)

JDL Plug-in Signal Conditioner M-UNIT – Current Loop Supply (linearizing; field-programmable) là thiết bị cấp nguồn cho vòng lặp dòng 4–20 mA DC, đồng thời có khả năng xử lý, tuyến tính hóa và chuyển đổi tín hiệu đầu vào theo yêu cầu. Thiết bị được thiết kế dạng plug-in, phù hợp lắp đặt trong tủ điều khiển công nghiệp, giúp đảm bảo hoạt động ổn định cho các transmitter 2 dây và hệ thống đo lường.

JDL sử dụng bộ vi xử lý để thực hiện các chức năng tuyến tính hóa và chuyển đổi tín hiệu, cho phép cấu hình linh hoạt thông qua bộ lập trình PU-2x hoặc phần mềm PC.

Đặc điểm nổi bật

• Cấp nguồn cho vòng lặp dòng 4–20 mA DC
• Hỗ trợ transmitter 2 dây (2-wire transmitters) và thiết bị thông minh
• Có khả năng tuyến tính hóa tín hiệu đầu vào theo dữ liệu lập trình
• Hỗ trợ nhiều phương pháp xử lý tín hiệu: tuyến tính từng đoạn, trích căn bậc hai, tín hiệu RTD và thermocouple
• Cách ly tín hiệu lên đến 2000 V AC, tăng độ an toàn và chống nhiễu
• Bảo vệ ngắn mạch với giới hạn dòng và khả năng bảo vệ liên tục
• Cho phép kiểm tra vòng lặp (loop testing) thông qua PU-2x
• Lập trình linh hoạt bằng PU-2x hoặc phần mềm JXCON
• Hỗ trợ tối đa 16 điểm tuyến tính hóa (15 đoạn)
• Thiết kế plug-in nhỏ gọn, dễ lắp đặt trên DIN rail hoặc bề mặt
• Nguồn cấp đa dạng AC/DC, phù hợp nhiều hệ thống công nghiệp

Thông số kỹ thuật

Ngõ vào (Input)

• Tín hiệu dòng DC: 4–20 mA DC
• Trở kháng đầu vào: khoảng 250 Ω
• Hỗ trợ cấu hình tuyến tính hóa theo từng ứng dụng

Tuyến tính hóa (Linearization)

• Không tuyến tính: đầu ra tỷ lệ tuyến tính với đầu vào
• Tuyến tính theo đoạn: tối đa 16 điểm (15 đoạn)
• Trích căn bậc hai (square root extraction)
• Hỗ trợ RTD và thermocouple với dải nhiệt độ cấu hình
• Có thể nhập dữ liệu tuyến tính hóa theo phần trăm toàn thang

Ngõ ra (Output)

• Dòng DC:
  • 4–20 mA
  • 2–10 mA
  • 1–5 mA
  • 0–20 mA
  • 0–16 mA
  • 0–10 mA
  • 0–1 mA
• Điện áp DC:
  • 0–10 mV, 0–100 mV, 0–1 V, 0–10 V
  • 0–5 V, 1–5 V, ±10 V, ±5 V
• Khả năng tải tùy theo từng loại ngõ ra (từ kΩ đến MΩ)

Ngõ cấp nguồn (Supply Output)

• Điện áp cấp: 24–28 V DC (không tải)
• Dòng tối đa: ≤ 22 mA
• Bảo vệ ngắn mạch: giới hạn dòng tối đa 30 mA

Nguồn cấp thiết bị

• AC: 100–240 V AC (tùy model)
• DC: 12 V, 24 V, 48 V DC
• Công suất tiêu thụ: khoảng 3 VA (AC) hoặc 3 W (DC)

Hiệu suất và độ chính xác

• Độ chính xác: ±0.1% (tùy theo hệ số tuyến tính)
• Hệ số nhiệt: ±0.015%/°C
• Thời gian đáp ứng: ≤ 0.5 giây (0–90%)
• Ảnh hưởng điện áp nguồn: ±0.1%
• Điện trở cách ly: ≥ 100 MΩ (500 V DC)
• Điện áp cách ly: 2000 V AC trong 1 phút

Môi trường hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30–90% RH (không ngưng tụ)
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Khối lượng: khoảng 350 g

Ứng dụng phổ biến

• Cấp nguồn và xử lý tín hiệu cho các transmitter 2 dây 4–20 mA
• Tuyến tính hóa tín hiệu từ các cảm biến đo lưu lượng, mức, áp suất
• Xử lý tín hiệu từ flowmeter dạng weir hoặc thiết bị đo không tuyến tính
• Ứng dụng trích căn bậc hai cho transmitter chênh áp (differential pressure)
• Chuyển đổi và chuẩn hóa tín hiệu analog trong hệ thống PLC/DCS
• Cách ly tín hiệu trong hệ thống đo lường công nghiệp
• Ứng dụng trong đo nhiệt độ (RTD, thermocouple) cần tuyến tính hóa
• Hệ thống điều khiển quá trình trong nhà máy hóa chất, dầu khí, năng lượng và xử lý nước
