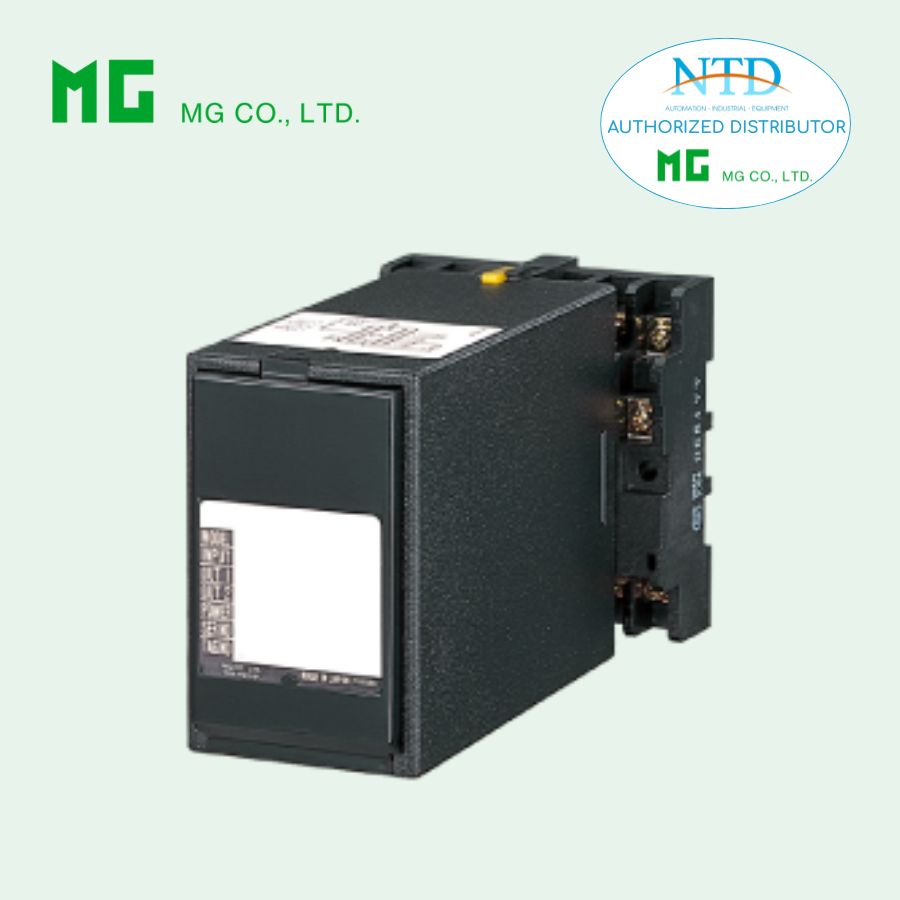

Bộ chuyển đổi và chia tỷ lệ tín hiệu xung JPR2 MG (M-System)

JPR2 Plug-in Signal Conditioners M-UNIT – Pulse Scaler là bộ chuyển đổi và chia tỷ lệ tín hiệu xung (pulse) dùng để quy đổi tần số xung đầu vào thành số xung đầu ra theo một hệ số tỷ lệ do người dùng thiết lập. Thiết bị giúp chuyển đổi tín hiệu xung thành dạng dễ hiểu và phù hợp với các thiết bị hiển thị, bộ đếm hoặc hệ thống điều khiển.

JPR2 được thiết kế dạng module plug-in, tích hợp nguồn kích cho cảm biến và hỗ trợ cấu hình linh hoạt tại hiện trường thông qua bộ lập trình PU-2x hoặc phần mềm JXCON. Thiết bị phù hợp cho các ứng dụng cần scale tín hiệu xung để hiển thị theo đơn vị kỹ thuật (engineering unit).

Đặc điểm nổi bật

• Chuyển đổi và chia tỷ lệ số xung đầu vào theo hệ số lập trình
• Cho phép quy đổi tín hiệu xung sang đơn vị kỹ thuật phù hợp với hiển thị hoặc điều khiển
• Hỗ trợ nhiều loại đầu vào: open collector, tiếp điểm cơ khí, xung điện áp, xung dòng 2 dây và RS-422
• Tích hợp nguồn kích cho cảm biến
• Hỗ trợ nhiều dạng đầu ra xung: open collector, điện áp hoặc RS-422
• Cấu hình linh hoạt tỷ lệ giữa input và output pulse
• Hỗ trợ đảo logic tín hiệu đầu ra
• Có thể chọn chế độ one-shot hoặc xung liên tục
• Cách ly tín hiệu lên đến 2000 V AC
• Hỗ trợ sampling time tùy chỉnh (0.01 – 100 giây)
• Bộ đếm buffer dung lượng lớn (lên đến hơn 4 tỷ counts)
• Có LED hiển thị trạng thái tín hiệu đầu vào
• Cấu hình bằng DIP switch, rotary switch hoặc PU-2x/JXCON
• Thiết kế plug-in nhỏ gọn, phù hợp lắp đặt mật độ cao

Thông số kỹ thuật

Ngõ vào (Input)

Hỗ trợ các loại tín hiệu:

• Open collector
• Mechanical contact
• Voltage pulse
• Two-wire current pulse
• RS-422 line driver pulse

Thông số chính:

• Tần số tối đa:
  • Lên đến 100 kHz (tùy loại tín hiệu)
  • Mechanical contact: đến 10 Hz
• Độ rộng xung tối thiểu:
  • 5 µs (tín hiệu điện tử)
  • 50 ms (tiếp điểm cơ khí)
• Biên độ xung điện áp: 0.1 – 100 Vp-p
• Trở kháng đầu vào: ≥ 10 kΩ
• Nguồn kích: 5 V, 12 V hoặc 24 V DC (tùy cấu hình)
• Ngưỡng phát hiện tín hiệu: 1 V hoặc 2 V tùy nguồn kích
• Hỗ trợ RS-422 receiver cho tín hiệu vi sai
• Có LED hiển thị trạng thái tín hiệu đầu vào

Ngõ ra (Output)

Các dạng đầu ra xung:

• Open collector
• Xung điện áp: 5 V / 12 V / 24 V
• RS-422 line driver
• Noncontact AC/DC switch

Thông số:

• Tần số tối đa: lên đến 100 kHz (RS-422, pulse output)
• Tỷ lệ scale: từ 1/1,000,000 đến 1,000,000
• Logic đầu ra:
  • Đồng pha với đầu vào
  • Hoặc đảo logic
• Chế độ xung:
  • Continuous pulse (duty ~50%)
  • One-shot pulse (xung đơn, có thể điều chỉnh độ rộng)
• Độ rộng xung one-shot: 30 µs – 300 ms (tùy chọn)
• Noncontact switch: tối đa 120 V AC/DC @ 200 mA

Nguồn cấp (Power Input)

• AC: 85 – 132 V AC
• DC:
  • 12 V DC
  • 24 V DC
  • 48 V DC
  • 110 V DC
• Công suất tiêu thụ: ~6 VA (AC), ~3.3 W (DC)

Hiệu suất và độ chính xác

• Thời gian đáp ứng: sampling time + ~50 ms
• Thời gian sampling: 0.01 – 100 giây
• Điện trở cách ly: ≥ 100 MΩ (500 V DC)
• Điện áp cách ly: 2000 V AC (input–output–power–ground)
• Buffer counter: tối đa 4,294,967,295 counts
• Hệ số nhiệt: ±0.015%/°C

Cấu hình và điều chỉnh

• Lập trình bằng PU-2x hoặc phần mềm JXCON
• Cấu hình các thông số:
  • Input/output pulse count (hệ số scale)
  • Sampling time
  • Giới hạn tần số đầu vào
  • Cạnh xung (rising/falling edge)
  • Pulse width (one-shot)
  • Loại tín hiệu đầu vào
  • Bộ lọc nhiễu
• Điều chỉnh bằng DIP switch và rotary switch
• Có modular jack để kết nối lập trình

Môi trường hoạt động

• Nhiệt độ: -5 đến +60°C
• Độ ẩm: 30–90% RH (không ngưng tụ)
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Khối lượng: khoảng 400 g

Ứng dụng phổ biến

• Quy đổi tín hiệu xung từ flowmeter (turbine, positive displacement) sang đơn vị hiển thị phù hợp
• Chuyển đổi tín hiệu xung từ cảm biến quay hoặc encoder thành đơn vị kỹ thuật (tốc độ, quãng đường)
• Ứng dụng trong hệ thống đếm sản lượng, đo số lượng sản phẩm theo xung
• Đồng bộ và chia tỷ lệ tín hiệu xung giữa các thiết bị trong hệ thống tự động hóa
• Chuyển đổi tín hiệu từ cảm biến tiếp điểm khô (dry contact) trong máy móc quay
• Ứng dụng trong hệ thống băng tải, dây chuyền sản xuất, máy đóng gói
• Kết nối và chuẩn hóa tín hiệu xung để đưa vào PLC, counter hoặc display
• Hệ thống đo lường cần quy đổi xung sang đơn vị hiển thị (engineering unit)
