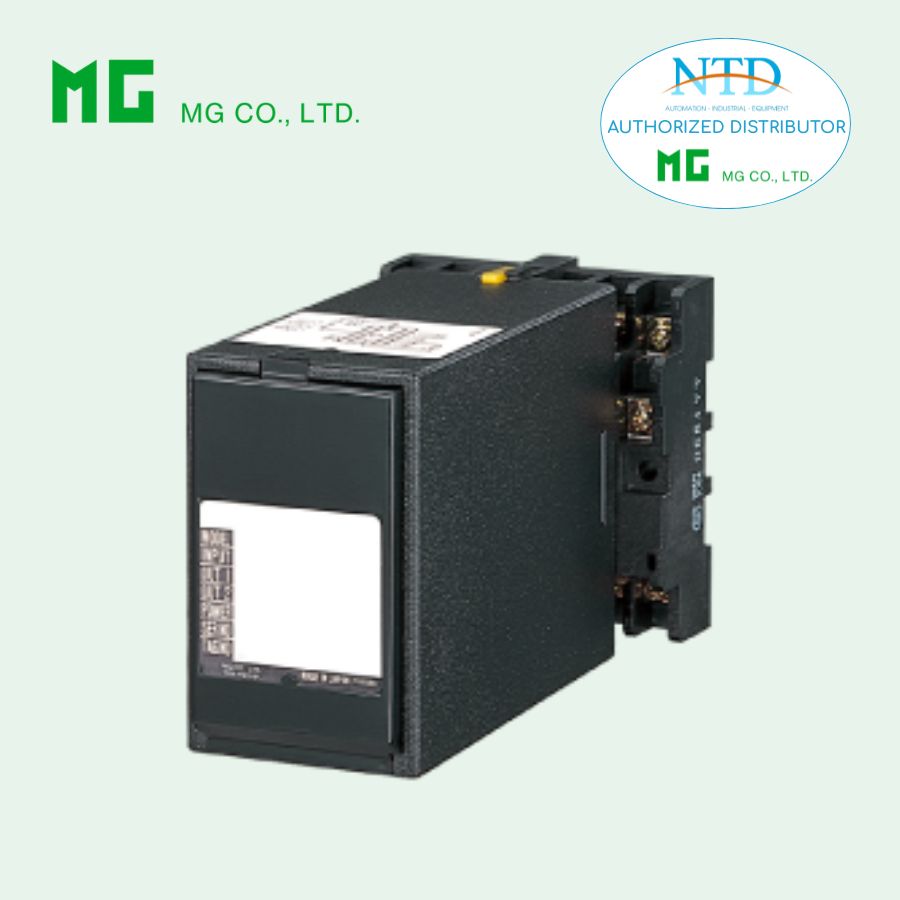

Bộ chuyển đổi tín hiệu JTY2 MG (M-System)

JTY2 Plug-in Signal Conditioners M-UNIT là bộ chuyển đổi tín hiệu dạng plug-in thuộc dòng M-UNIT, được thiết kế như một pulse duration receiver. Thiết bị có nhiệm vụ chuyển đổi tỷ lệ độ rộng xung (duty ratio) của tín hiệu đầu vào thành tín hiệu DC tiêu chuẩn tương ứng, phục vụ cho các ứng dụng đo lường, truyền tín hiệu và giám sát trong công nghiệp.

Sản phẩm hỗ trợ cấu hình linh hoạt tại hiện trường (field-programmable), tích hợp nguồn kích (built-in excitation), cách ly tín hiệu cao và khả năng tương thích với nhiều loại tín hiệu xung khác nhau.

Đặc điểm nổi bật

• Chuyển đổi tỷ lệ độ rộng xung (duty ratio) thành tín hiệu analog DC chuẩn
• Hỗ trợ nhiều loại đầu vào: open collector, voltage pulse, two-wire current pulse
• Tích hợp nguồn kích (excitation) cho cảm biến
• Cho phép cấu hình tại hiện trường (field-selectable input type & range)
• Cách ly tín hiệu lên đến 2000 V AC giữa input, output và nguồn
• Hỗ trợ tuyến tính hóa (linearization) tối đa 16 điểm
• Có LED hiển thị trạng thái tín hiệu đầu vào
• Hỗ trợ loop testing bằng Programming Unit PU-2x
• Có chức năng phát hiện mất tín hiệu (no input detecting) với đầu ra cưỡng bức về 0% hoặc 100%
• Thiết kế plug-in, dễ lắp đặt và thay thế
• Hỗ trợ lắp đặt mật độ cao trong tủ điện

Thông số kỹ thuật chính

1. Ngõ vào (Input)

• Loại tín hiệu: Open collector, voltage pulse, two-wire current pulse
• Dải tần số: 0.1 – 1000 Hz (open collector tối đa 500 Hz)
• Dải duty ratio: 1 – 99 %
• Dải span tối thiểu: ≥ 20 %
• Dạng sóng: xung vuông
• Ngưỡng phát hiện: 0 – 5 V
• Điện áp xung: 0.1 – 100 Vp-p (voltage pulse)
• Dòng xung: 0 – 25 mA (two-wire current pulse)

2. Nguồn kích (Excitation)

• 5 V DC @ 120 mA
• 12 V DC @ 60 mA
• 24 V DC @ 25 mA
• Bảo vệ ngắn mạch: khoảng 440 mA max

3. Ngõ ra (Output)

Dạng dòng điện:

• 4 – 20 mA DC
• 0 – 20 mA DC
• 1 – 5 mA, 2 – 10 mA…
• Tải tối đa: đến 750 Ω (tùy loại)

Dạng điện áp:

• 1 – 5 V, 0 – 10 V
• ±5 V, ±10 V…
• Độ tải theo từng mức điện áp

4. Ngõ alarm (rơ le)

• Relay contact
• 125 V AC @ 0.5 A
• 30 V DC @ 0.5 A
• Có thể cấu hình mức High/Low và deadband
• Tuổi thọ cơ khí: ~5 × 10⁷ chu kỳ

5. Nguồn cấp

• AC: 85 – 132 V AC
• DC: 12 V, 24 V, 48 V, 110 V DC (tùy model)
• Công suất tiêu thụ: khoảng 3.3 – 6 VA

6. Hiệu năng

• Độ chính xác: ±0.25 %
• Sai số điểm alarm: ±0.1 %
• Hệ số nhiệt: ±0.015 %/°C
• Thời gian đáp ứng: ~0.5 giây + 1 chu kỳ xung
• Ảnh hưởng điện áp nguồn: ±0.1 %
• Cách điện: ≥ 100 MΩ @ 500 V DC
• Điện áp cách ly: 2000 V AC giữa input/output/power

7. Cấu hình và điều chỉnh

• Cấu hình bằng DIP switch, rotary switch hoặc phần mềm JXCON
• Điều chỉnh các tham số:
  • Zero duty ratio
  • Span duty ratio
  • Alarm setpoint
  • Output fine adjustment
  • Linearization (tối đa 16 điểm)
  • Moving average
  • No input detecting time
• Hỗ trợ Programming Unit PU-2x để kiểm tra và cấu hình

8. Lắp đặt

• Dạng plug-in, lắp DIN rail hoặc gắn bề mặt
• Terminal vít M3.5
• Vật liệu vỏ: nhựa chống cháy
• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Khối lượng: khoảng 350 g

Ứng dụng phổ biến

JTY2 Plug-in Signal Conditioners M-UNIT được sử dụng trong các hệ thống đo lường và truyền tín hiệu dạng xung, đặc biệt:

• Hệ thống telemetry và truyền dữ liệu từ xa
• Chuyển đổi tín hiệu duty cycle thành giá trị analog tức thời
• Hệ thống giám sát năng lượng, lưu lượng hoặc tốc độ có tín hiệu xung
• Ứng dụng trong điều khiển và đo lường công nghiệp sử dụng tín hiệu PWM
• Hệ thống PLC/DCS cần chuyển đổi tín hiệu xung thành tín hiệu tiêu chuẩn 4–20 mA hoặc voltage
• Các hệ thống thu thập dữ liệu (data acquisition)
• Ứng dụng đo lường có tín hiệu xung tỷ lệ theo trạng thái hoạt động của thiết bị
