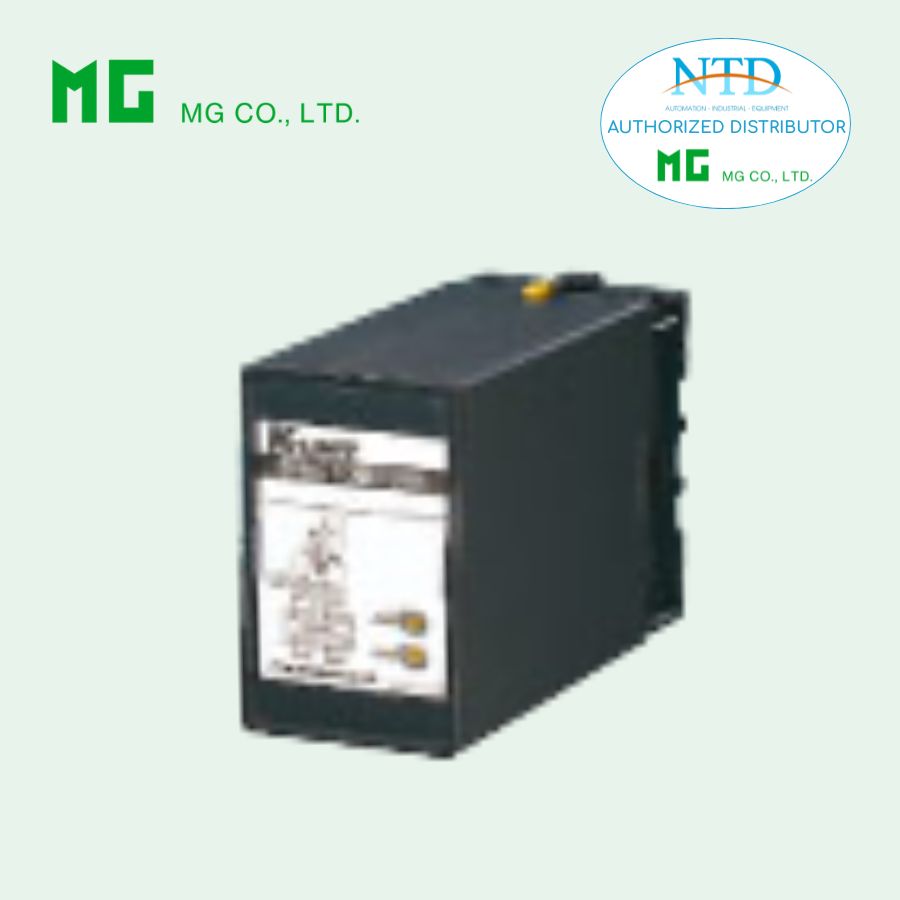

Thiết bị chuyển đổi tín hiệu KAC MG (M-System)

KAC Plug-in Signal Conditioners K-UNIT AC Transmitter là thiết bị chuyển đổi tín hiệu AC sang tín hiệu chuẩn dùng trong các hệ thống điều khiển và đo lường. Thiết bị hỗ trợ cảm biến RMS thực, cách ly tín hiệu lên đến 2000 V AC, và thiết kế gắn kết dày đặc, giúp tối ưu không gian lắp đặt trong tủ điện hoặc bảng điều khiển. KAC AC Transmitter thích hợp cho việc chuyển đổi dòng điện hoặc điện áp AC lớn thành tín hiệu chuẩn hóa để dễ dàng giám sát và điều khiển.

Đặc điểm nổi bật

• Chuyển đổi dòng/điện áp AC thành tín hiệu chuẩn DC
• Cảm biến RMS thực, cho kết quả đo chính xác với tín hiệu AC nhiều hài
• Cách ly tín hiệu đầu vào, đầu ra và nguồn lên đến 2000 V AC
• Thiết kế gắn kết dày đặc, tiết kiệm không gian
• Điều chỉnh zero và span thuận tiện từ mặt trước
• Hỗ trợ đa dạng dải đầu vào và đầu ra, dễ dàng tùy chỉnh theo nhu cầu

Thông số kỹ thuật

• Mã model: KAC–[1][2]–[3][4]
• Kết nối: M3.5 screw terminals
• Vật liệu housing: Nhựa chống cháy màu đen
• Cách ly: Đầu vào ↔ đầu ra ↔ nguồn
• Dải tần AC: 40 Hz – 1 kHz
• Độ chính xác: ±0.4 % span
• Hệ số nhiệt độ: ±0.05 %/°C
• Thời gian phản hồi: ≤ 0.7 giây (0 – 90 %)
• Khả năng chống nhiễu: Ripple ≤ 0.5 %p-p, ảnh hưởng điện áp ±0.1 %
• Điện áp cách điện: 2000 V AC trong 1 phút
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 % RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc DIN rail
• Trọng lượng: 400 g

Đầu vào (INPUT)
• Dòng AC: 0–500 mA AC (điện trở nội ≤1 Ω), các dải khác tùy chọn
• Điện áp AC: 0–250 V AC, điện trở ≥100 kΩ

Đầu ra (OUTPUT)
• Dòng DC: 0–20 mA DC hoặc các tùy chọn khác
• Điện áp DC: -10 – +12 V DC hoặc các tùy chọn khác

Nguồn (POWER INPUT)
• AC: 100 – 240 V AC tùy chọn
• DC: 12 – 24 V DC

Ứng dụng phổ biến

• Chuyển đổi dòng AC lớn kết hợp với điện trở shunt
• Chuyển đổi điện áp AC có dải hẹp
• Hệ thống giám sát và điều khiển công nghiệp
• Bảng điều khiển và tủ điện với yêu cầu tín hiệu chuẩn hóa
