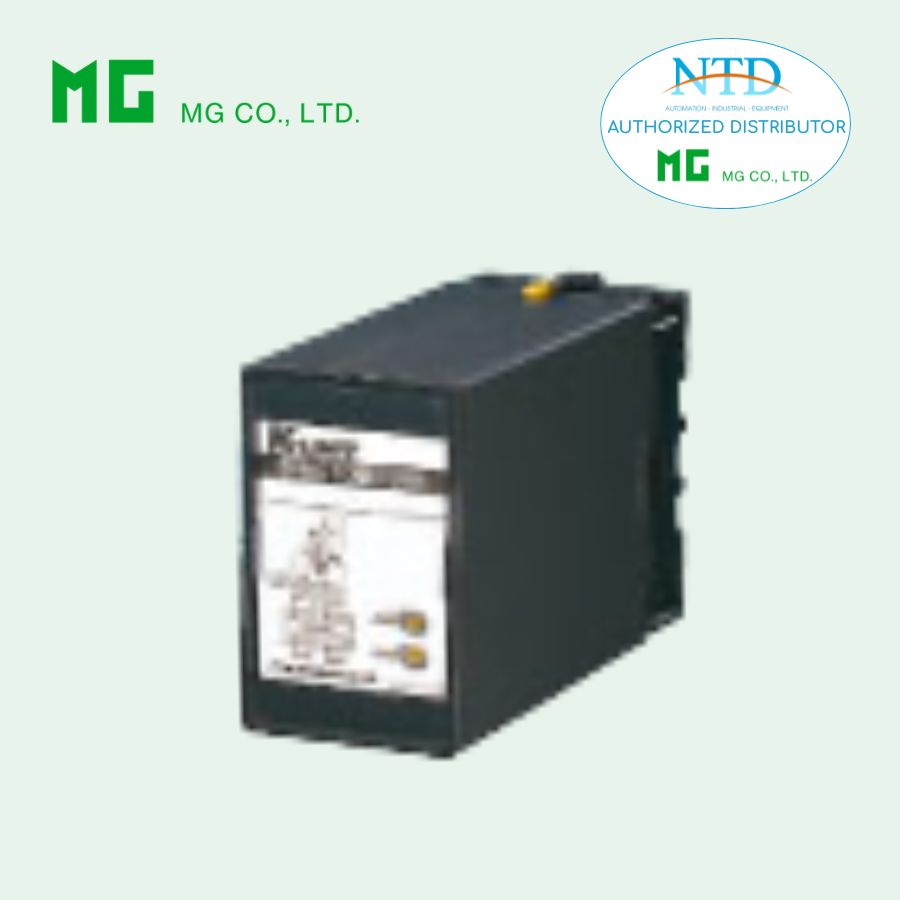

Bộ cộng tín hiệu analog KADS MG (M-System)

KADS Plug-in Signal Conditioners K-UNIT Analog Adder là thiết bị chuyên dụng để cộng hai tín hiệu DC và xuất ra tín hiệu chuẩn tỉ lệ với tổng hai tín hiệu này. Thiết bị được thiết kế gọn nhẹ, dễ lắp đặt trên DIN rail hoặc bề mặt, hỗ trợ cách ly lên đến 2000 V AC giữa các đầu vào, đầu ra và nguồn, giúp đảm bảo an toàn cho hệ thống điều khiển và đo lường. KADS Analog Adder đặc biệt phù hợp trong các ứng dụng cần tổng hợp hai dòng hoặc hai tín hiệu điện áp để giám sát và điều khiển.

Đặc điểm nổi bật

• Nhận hai đầu vào DC và cung cấp tín hiệu chuẩn tỉ lệ với tổng hai tín hiệu
• Cách ly đầu vào 1, đầu vào 2 với đầu ra và nguồn lên đến 2000 V AC
• Thiết kế gắn kết dày đặc, tối ưu không gian lắp đặt
• Dễ dàng điều chỉnh zero và span từ mặt trước
• Hỗ trợ thông số K1, K2 để tùy chỉnh tỉ lệ cộng của hai tín hiệu
• Hỗ trợ đa dạng dải đầu vào và đầu ra, có thể tùy chỉnh theo yêu cầu

Thông số kỹ thuật

• Mã model: KADS–[1][2]–[3][4]
• Kết nối: M3.5 screw terminals
• Vật liệu housing: Nhựa chống cháy màu đen
• Cách ly: Đầu vào 1 hoặc 2 ↔ đầu ra ↔ nguồn
• Phương trình đầu ra: Output = K1 × Input 1 + K2 × Input 2 (K1, K2 = 0.10 – 2.00)
• Độ chính xác: ±0.2 % (±0.4 % nếu K1 hoặc K2 > 1.00)
• Hệ số nhiệt độ: ±0.02 %/°C
• Thời gian phản hồi: ≤ 0.5 giây (0 – 90 %)
• Khả năng chống nhiễu: Ảnh hưởng điện áp ±0.1 %
• Điện áp cách điện: 2000 V AC trong 1 phút
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 % RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc DIN rail
• Trọng lượng: 400 g

Đầu vào (INPUT)
• Dòng DC: 0–50 mA, 0–20 mA, 4–20 mA hoặc các dải tùy chọn khác, điện trở nội khác nhau
• Điện áp DC: -300 – +300 V DC, điện trở ≥10 kΩ – 1 MΩ tùy dải

Đầu ra (OUTPUT)
• Dòng DC: 0–20 mA DC hoặc các tùy chọn khác
• Điện áp DC: -10 – +12 V DC hoặc các tùy chọn khác

Nguồn (POWER INPUT)
• AC: 100 – 240 V AC tùy chọn
• DC: 12 – 24 V DC

Ứng dụng phổ biến

• Cộng hai tín hiệu dòng hoặc điện áp DC trong các hệ thống đo lưu lượng
• Tổng hợp các tín hiệu cảm biến để giám sát và điều khiển công nghiệp
• Hệ thống bảng điều khiển và tủ điện yêu cầu tín hiệu chuẩn hóa từ nhiều nguồn
• Các ứng dụng cần tính toán và tổng hợp tín hiệu trực tiếp trên thiết bị
