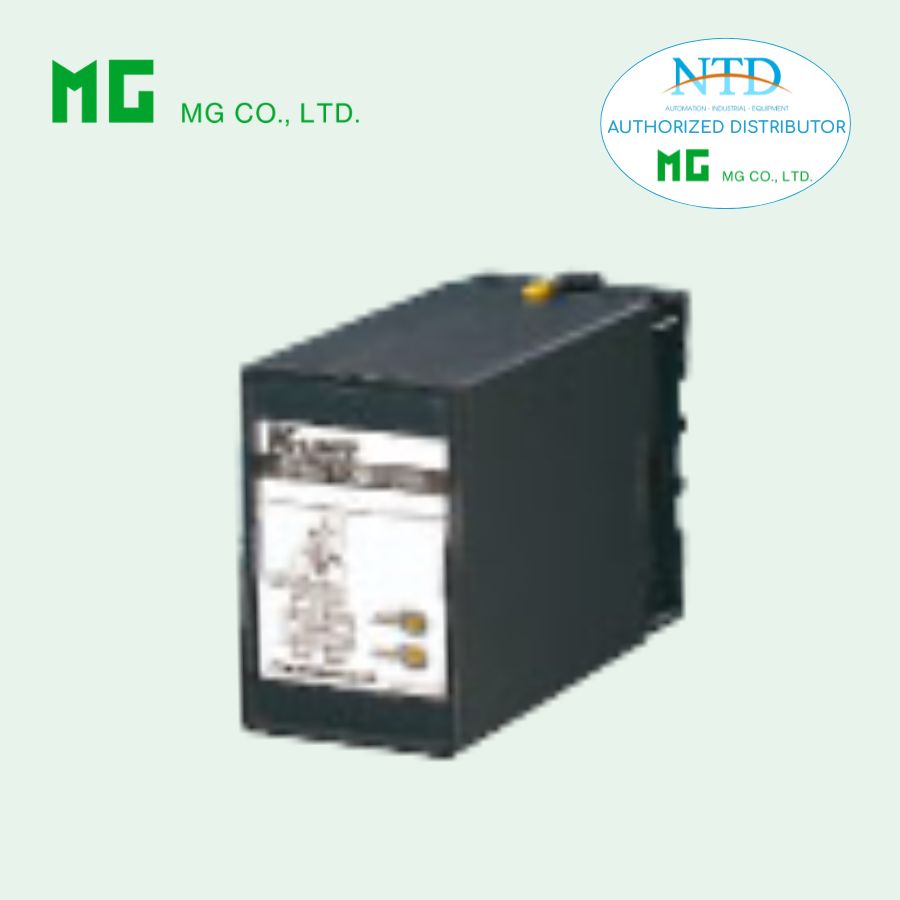

Thiết bị chuyển đổi tín hiệu DC KAP MG (M-System)

KAP Plug-in Signal Conditioners K-UNIT DC/Frequency Converter là thiết bị chuyển đổi tín hiệu DC sang tín hiệu xung với tần số tỷ lệ trực tiếp với tín hiệu DC đầu vào. Thiết bị hỗ trợ cách ly lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn, cùng thiết kế gắn kết dày đặc giúp tiết kiệm không gian lắp đặt trong tủ điện hoặc bảng điều khiển. KAP DC/Frequency Converter lý tưởng cho các ứng dụng tổng hợp và đếm tín hiệu, đặc biệt khi kết hợp với bộ đếm để giám sát tổng lượng hoặc lưu lượng.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC thành xung tần số tỷ lệ với tín hiệu đầu vào
• Cách ly đầu vào, đầu ra và nguồn lên đến 2000 V AC
• Thiết kế gắn kết dày đặc, tiết kiệm không gian
• Điều chỉnh zero và span từ mặt trước
• Hỗ trợ đầu ra Open Collector hoặc AC/DC switch
• Đáp ứng dải tần rộng từ 0.01 Hz đến 1 kHz

Thông số kỹ thuật

• Mã model: KAP–[1][2]–[3][4]
• Kết nối: M3.5 screw terminals
• Vật liệu housing: Nhựa chống cháy màu đen
• Cách ly: Đầu vào ↔ đầu ra ↔ nguồn
• Độ chính xác: ±0.1 % span
• Hệ số nhiệt độ: ±0.02 %/°C
• Điện áp cách điện: 2000 V AC trong 1 phút
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 % RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc DIN rail
• Trọng lượng: 450 g

Đầu vào (INPUT)
• Dòng DC: 0–50 mA, 4–20 mA hoặc các dải tùy chọn khác, điện trở nội khác nhau
• Điện áp DC: -300 – +300 V DC, điện trở ≥10 kΩ – 1 MΩ tùy dải

Đầu ra (OUTPUT)
• Tần số: 0.01 Hz – 1 kHz
• Open Collector: 50 V DC @50 mA, điện áp bão hòa 0.6 V
• AC/DC Switch: 100 V AC @200 mA, 150 V DC @200 mA, điện áp giảm ≤6 V
• Độ rộng xung ON: ~50 % duty của tần số tối đa, từ 500 μs – 0.8 s

Nguồn (POWER INPUT)
• AC: 100 – 240 V AC tùy chọn
• DC: 12 – 24 V DC

Ứng dụng phổ biến

• Tổng hợp tín hiệu DC thành xung để đếm tổng lượng hoặc lưu lượng
• Giám sát và điều khiển trong các hệ thống công nghiệp
• Kết hợp với bộ đếm để tính toán tổng sản lượng
• Bảng điều khiển và tủ điện với yêu cầu tín hiệu xung tỷ lệ
