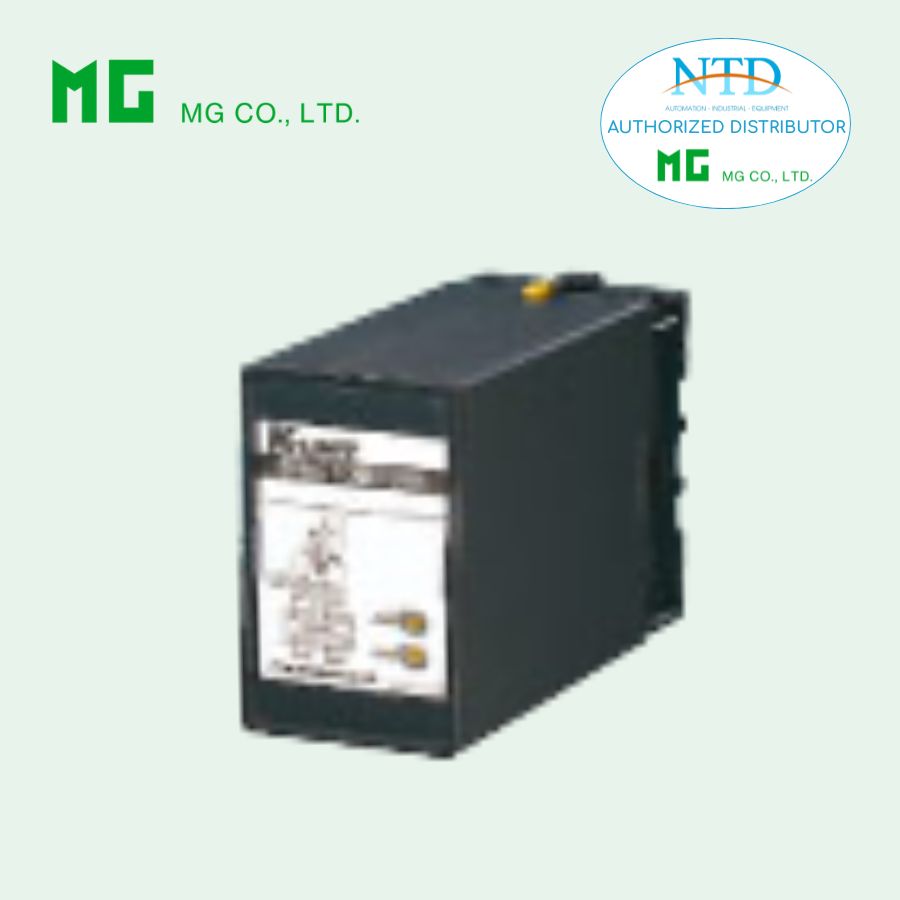

Thiết bị chuyển đổi tín hiệu DC KAPU MG (M-System)

KAPU Plug-in Signal Conditioners K-UNIT DC/Frequency Converter (Field-configurable) là thiết bị chuyển đổi tín hiệu DC sang tín hiệu xung với tần số tỷ lệ trực tiếp với tín hiệu đầu vào. Điểm đặc biệt của KAPU là khả năng cấu hình tại chỗ (field-configurable), cho phép điều chỉnh dải tần số, điểm cắt thấp và độ rộng xung trực tiếp trên mặt trước thiết bị thông qua công tắc xoay 16 vị trí và các potentiometer. Thiết bị hỗ trợ cách ly lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn, thiết kế gắn dày đặc giúp tối ưu hóa không gian lắp đặt. KAPU lý tưởng cho các ứng dụng tổng hợp tín hiệu DC và đếm xung trong hệ thống công nghiệp, đặc biệt khi kết hợp với bộ đếm để giám sát tổng lượng hoặc lưu lượng.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC sang xung với tần số tỷ lệ
• Dải tần số có thể điều chỉnh tại chỗ bằng công tắc xoay 16 vị trí và potentiometer
• Điểm cắt thấp (low-end cutout) có thể điều chỉnh, có đèn LED hỗ trợ quan sát
• Cách ly đầu vào, đầu ra và nguồn lên đến 2000 V AC
• Điều chỉnh zero, span và độ rộng xung trực tiếp từ mặt trước
• Hỗ trợ nhiều loại đầu ra: Open Collector, 5 V Pulse, 24 V Pulse, Relay Contact, Low/Mid Frequency
• Thiết kế gắn kết dày đặc, tiết kiệm không gian lắp đặt

Thông số kỹ thuật

• Mã model: KAPU–[1][2]–[3][4]
• Kết nối: M3.5 screw terminals
• Vật liệu housing: Nhựa chống cháy màu đen
• Cách ly: Đầu vào ↔ đầu ra ↔ nguồn
• Điều chỉnh zero: 0 – 5 %
• Điều chỉnh span: 50 – 100 % của dải
• Điều chỉnh tần số: Dải chọn trước bằng công tắc xoay + điều chỉnh tinh
• Điều chỉnh độ rộng xung: Ba vòng vít, 40 μs – 0.8 s tùy đầu ra
• Điểm cắt thấp: 0 – 10 %, LED hỗ trợ quan sát
• Độ chính xác: ±0.25 %
• Hệ số nhiệt độ: ±0.05 %/°C
• Điện áp cách điện: 2000 V AC trong 1 phút
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 % RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc DIN rail
• Trọng lượng: 350 g

Đầu vào (INPUT)
• Dòng DC: 0–50 mA, 4–20 mA hoặc các dải tùy chọn khác
• Điện áp DC: -300 – +300 V DC, điện trở ≥10 kΩ – 1 MΩ tùy dải

Đầu ra (OUTPUT)
• Open Collector, Low/Mid Frequency Open Collector, 5 V Pulse, 24 V Pulse, Relay Contact
• Tần số: 0.12 pulses/hour – 10 kHz tùy loại đầu ra
• Độ rộng xung: 40 μs – 0.8 s tùy loại đầu ra
• Dòng/điện áp: 50 V DC @50 mA (Open Collector), 24 V Pulse ≤30 mA, Relay tối đa 380 V AC / 125 V DC

Nguồn (POWER INPUT)
• AC: 100 – 240 V AC
• DC: 12 – 24 V DC

Ứng dụng phổ biến

• Tổng hợp tín hiệu DC thành xung để đếm tổng lượng hoặc lưu lượng
• Giám sát và điều khiển trong các hệ thống công nghiệp
• Kết hợp với bộ đếm để tính toán tổng sản lượng
• Các ứng dụng cần điều chỉnh tần số và độ rộng xung tại chỗ
• Bảng điều khiển và tủ điện với nhiều tùy chọn đầu ra xung
