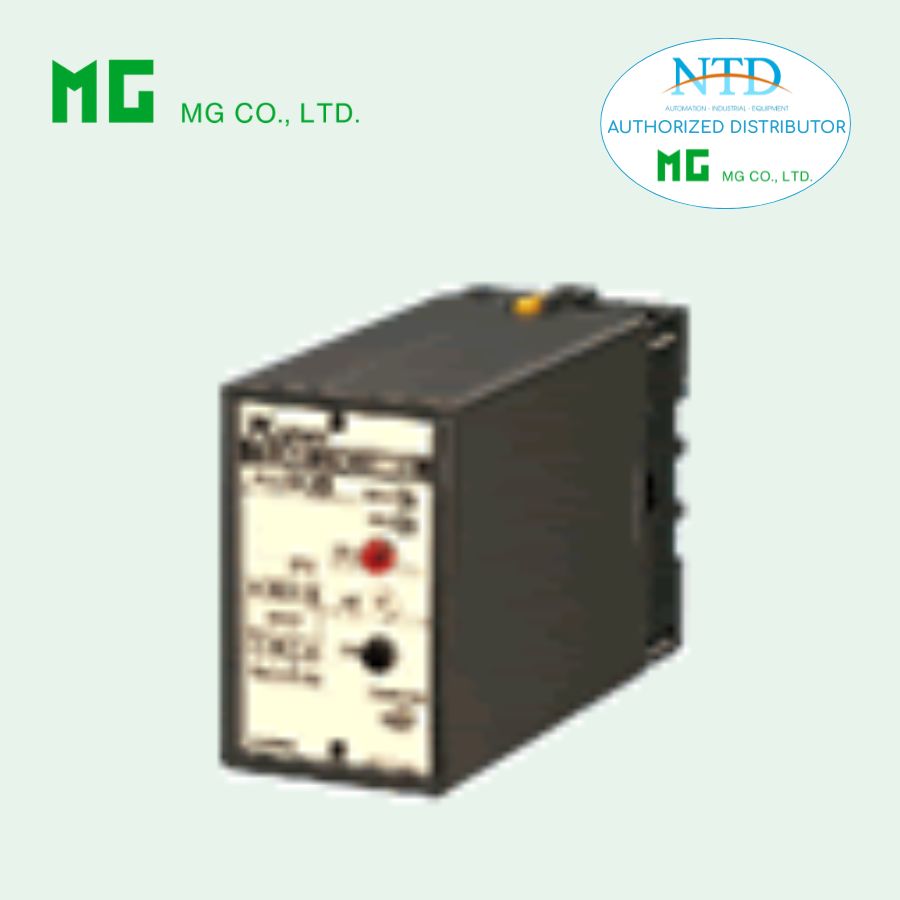

Thiết bị truyền tín hiệu DC mô đun KBS MG (M-System)

KBS Plug-in Signal Conditioners K-UNIT Ratio Transmitter (output bias; isolated) là thiết bị truyền tín hiệu DC với khả năng điều chỉnh tỉ lệ (ratio) và độ bù (bias), đồng thời tích hợp cách ly hoàn toàn giữa đầu vào, đầu ra và nguồn. Thiết bị được thiết kế nhằm đảm bảo độ chính xác cao trong các hệ thống điều khiển mở hoặc kín, giúp tối ưu hóa tín hiệu điều khiển tới các phần tử chấp hành. Với khả năng cách ly lên đến 2000 V AC và thiết kế nhỏ gọn, KBS đặc biệt phù hợp cho các môi trường công nghiệp yêu cầu độ ổn định và an toàn cao.

Đặc điểm nổi bật

• Điều chỉnh ratio từ 0.5 đến 3.0, phù hợp nhiều bài toán điều khiển
• Điều chỉnh bias trong phạm vi ±100 %
• Tích hợp cách ly hoàn toàn Input ↔ Output ↔ Power lên đến 2000 V AC
• Monitor jack 2 mm hỗ trợ kiểm tra và hiệu chỉnh nhanh
• Công thức tuyến tính: Xo = KXi + B
• Độ chính xác cao, đáp ứng nhanh
• Thiết kế gắn dày đặc, tiết kiệm không gian tủ điện
• Hỗ trợ đa dạng dải tín hiệu đầu vào và đầu ra

Thông số kỹ thuật

• Mã model: KBS–[1][2]–[3][4]
• Kết nối: M3.5 screw terminals
• Vật liệu housing: Nhựa chống cháy màu đen
• Cách ly: Input ↔ Output ↔ Power
• Điều chỉnh ratio: 0.5 – 3.0
• Điều chỉnh bias: -100 – +100 %
• Overrange output: -10 – +120 % tại 1 – 5 V
• Monitor jack: Ø 2 mm
• Công thức: Xo = KXi + B
• Độ chính xác tính toán: ±0.5 % (ratio = 1, bias = 0 %)
• Setpoint accuracy: ±1.0 % (monitor output voltage)
• Hệ số nhiệt độ: ±0.02 %/°C
• Thời gian phản hồi: ≤0.5 s (0 – 90 %)
• Điện áp cách điện: 2000 V AC trong 1 phút
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 % RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc DIN rail
• Trọng lượng: 300 g

Đầu vào (INPUT)
• Dòng DC: 0 – 50 mA, 4 – 20 mA hoặc các dải tùy chọn khác
• Điện áp DC: 0 – 10 V hoặc lên đến 300 V DC, điện trở ≥1 MΩ

Đầu ra (OUTPUT)
• DC Current: 0 – 20 mA, tải tối đa 15 V
• DC Voltage: -10 – +12 V, dòng tải tối đa 10 mA (5 mA cho điện áp âm ≥0.5 V)
• Minimum span: 1 mA (dòng) hoặc 5 mV (điện áp)

Nguồn (POWER INPUT)
• AC: 100 – 240 V AC, 50/60 Hz
• DC: 12 – 24 V DC, ripple ≤10 %p-p

Ứng dụng phổ biến

• Điều khiển tỉ lệ không khí và nhiên liệu trong hệ thống đốt
• Tính toán hệ số khuếch đại (gain) cho biến điều khiển từ bộ điều khiển
• Chuẩn hóa và hiệu chỉnh tín hiệu DC trước khi đưa tới thiết bị chấp hành
• Ứng dụng trong hệ thống điều khiển quá trình yêu cầu cách ly tín hiệu
• Sử dụng trong tủ điện và hệ thống tự động hóa công nghiệp
