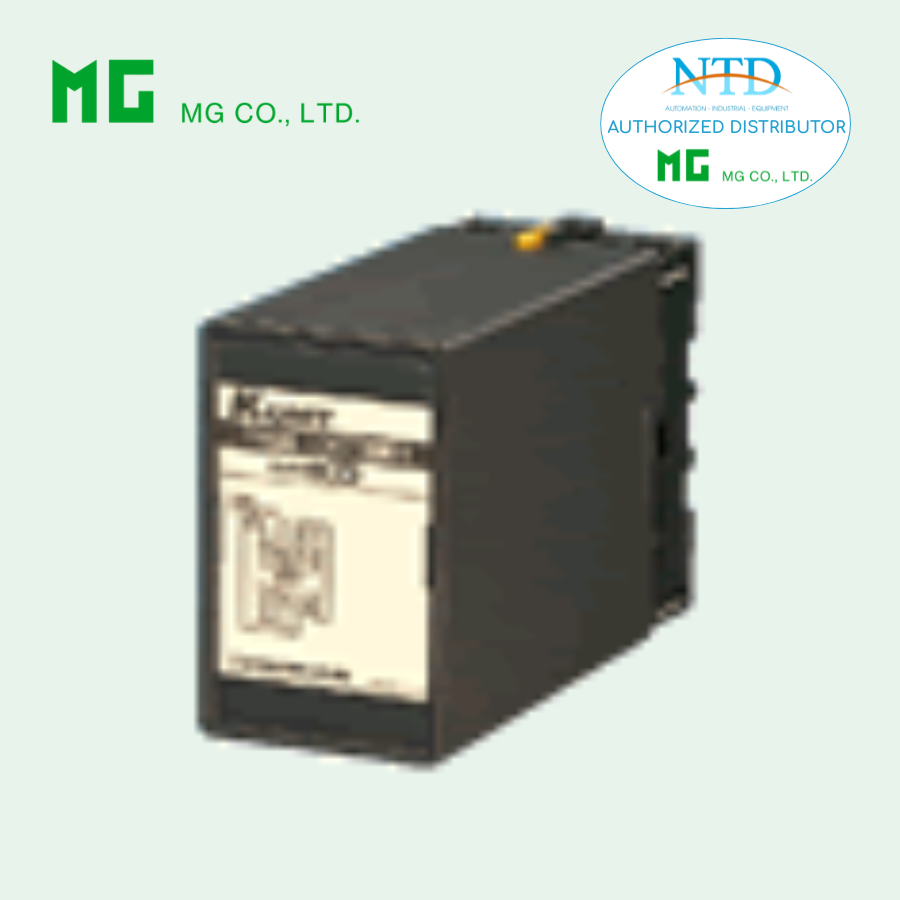

Bộ cấp nguồn vòng dòng KD/CE MG (M-System)

KD/CE là bộ cấp nguồn vòng dòng 4 – 20 mA thuộc dòng K-UNIT, được thiết kế đáp ứng tiêu chuẩn CE của châu Âu, đảm bảo độ an toàn và tương thích điện từ cao trong các hệ thống công nghiệp hiện đại. Thiết bị cung cấp nguồn ổn định cho các transmitter 2 dây, đồng thời hỗ trợ điện áp đầu ra 24 V hoặc 42 V nhằm tăng khả năng truyền tín hiệu trong các vòng dòng dài.

Với thiết kế nhỏ gọn dạng plug-in, KD/CE giúp tối ưu không gian lắp đặt và nâng cao độ tin cậy vận hành, đặc biệt phù hợp với các hệ thống yêu cầu tiêu chuẩn quốc tế.

Đặc điểm nổi bật

• Cung cấp nguồn ổn định cho vòng dòng 4 – 20 mA DC
• Hỗ trợ hai mức điện áp 24 V và 42 V, tăng khả năng truyền tải tín hiệu
• Đạt chứng nhận CE, đáp ứng tiêu chuẩn EMC và an toàn điện châu Âu
• Tích hợp bảo vệ ngắn mạch với giới hạn dòng an toàn
• Cách ly điện giữa tín hiệu và nguồn cấp, nâng cao độ an toàn hệ thống
• Tương thích với các smart transmitter và thiết bị đo 2 dây
• Thiết kế plug-in nhỏ gọn, mật độ lắp đặt cao

Thông số kỹ thuật

Ngõ vào và ngõ ra

• Ngõ vào dòng: 4 – 20 mA DC
• Ngõ ra dòng: 4 – 20 mA DC
• Điện áp cấp vòng:
• 24 V DC: 24 – 28 V (không tải)
• 42 V DC: 39 – 43 V (không tải)
• Dòng tải tối đa: ≤ 22 mA DC

Bảo vệ

• Bảo vệ ngắn mạch:
• Giới hạn dòng tối đa: 40 mA
• Thời gian bảo vệ: không giới hạn

Nguồn cấp

• Điện áp AC: 200 / 220 / 240 V AC
• Tần số: 50/60 Hz
• Công suất tiêu thụ:
• Khoảng 2 VA (KD-24)
• Khoảng 3.2 VA (KD-42)

Điều kiện vận hành

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cấu trúc cơ khí

• Kiểu lắp: DIN rail hoặc lắp bề mặt
• Kết nối: terminal vít M3.5
• Vật liệu vỏ: nhựa chống cháy
• Khối lượng: khoảng 300 g

Hiệu suất và cách điện

• Ảnh hưởng điện áp nguồn:
• ±0.5% (KD-24)
• ±1% (KD-42)
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2300 V AC trong 1 phút

Tiêu chuẩn và chứng nhận

• Đạt chứng nhận CE (Châu Âu)
• EMC Directive:
• EMI: EN 61000-6-4
• EMS: EN 61000-6-2
• Low Voltage Directive: EN 61010-1
• Category II
• Pollution Degree 2
• Cách điện tăng cường 300 V
• Tuân thủ RoHS

Ứng dụng phổ biến

• Cấp nguồn cho transmitter 2 dây trong hệ thống đo lường công nghiệp
• Ứng dụng trong các hệ thống đo áp suất, lưu lượng, nhiệt độ
• Tích hợp trong hệ thống điều khiển như PLC, DCS, SCADA
• Phù hợp cho các smart transmitter yêu cầu nguồn ổn định và tiêu chuẩn CE
• Ứng dụng trong nhà máy sản xuất, năng lượng, dầu khí, xử lý nước
• Sử dụng trong các vòng dòng dài cần điện áp 42 V để đảm bảo tín hiệu ổn định

KD/CE là giải pháp cấp nguồn vòng dòng đáng tin cậy, đáp ứng các tiêu chuẩn quốc tế, giúp hệ thống vận hành ổn định, an toàn và phù hợp với các dự án yêu cầu chứng nhận CE.
