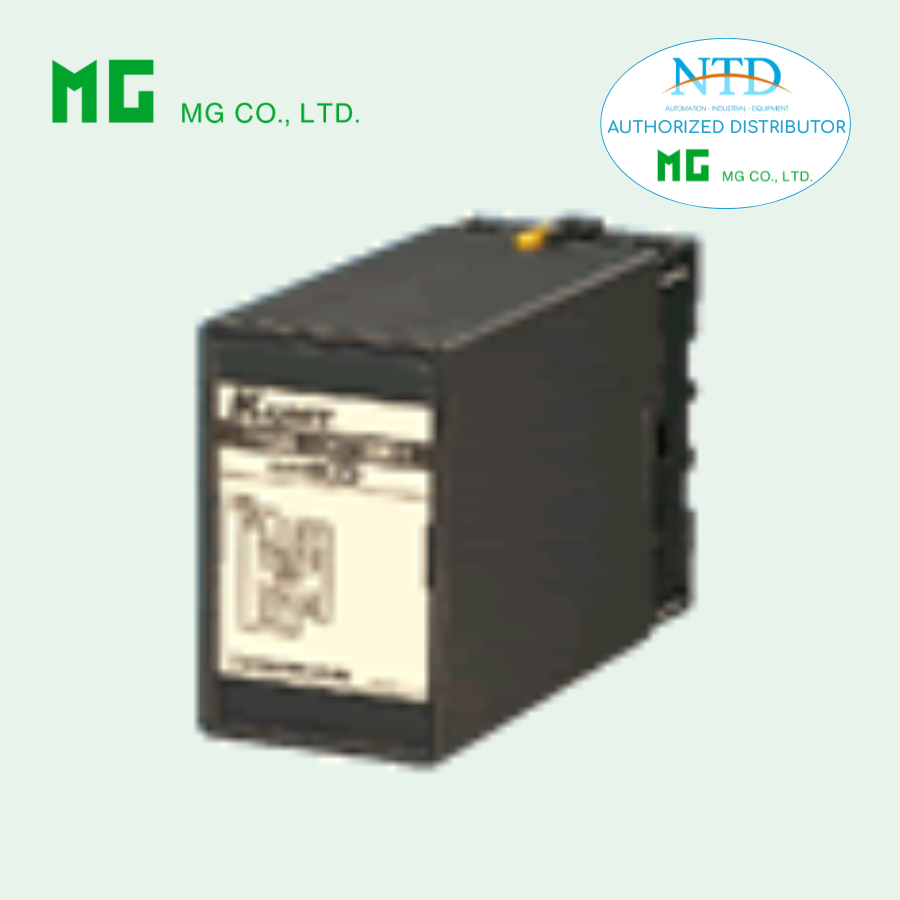

Bộ cấp nguồn vòng dòng KD MG (M-System)

KD là bộ cấp nguồn vòng dòng 4 – 20 mA thuộc dòng K-UNIT, được thiết kế để cung cấp nguồn ổn định và an toàn cho các thiết bị đo lường trong hệ thống công nghiệp. Sản phẩm hỗ trợ cấp nguồn 24 V hoặc 42 V, phù hợp với nhiều loại transmitter 2 dây, đặc biệt là các smart transmitter yêu cầu độ ổn định cao.

Với thiết kế dạng plug-in nhỏ gọn, KD giúp tối ưu không gian lắp đặt trên tủ điện, đồng thời đảm bảo độ tin cậy trong vận hành nhờ khả năng bảo vệ ngắn mạch và cách ly tín hiệu hiệu quả.

Đặc điểm nổi bật

• Cung cấp nguồn cho vòng dòng 4 – 20 mA DC ổn định
• Hỗ trợ điện áp đầu ra 24 V hoặc 42 V, phù hợp nhiều ứng dụng
• Tích hợp chức năng bảo vệ ngắn mạch với giới hạn dòng an toàn
• Cách ly điện giữa tín hiệu và nguồn cấp, tăng độ an toàn hệ thống
• Tương thích với các smart transmitter và thiết bị đo 2 dây
• Thiết kế dạng plug-in, mật độ lắp đặt cao, tiết kiệm không gian
• Độ tin cậy cao trong môi trường công nghiệp

Thông số kỹ thuật

Ngõ vào và ngõ ra

• Ngõ vào dòng: 4 – 20 mA DC
• Ngõ ra dòng: 4 – 20 mA DC
• Điện áp cấp vòng:
• 24 V DC: 24 – 28 V (không tải)
• 42 V DC: 39 – 43 V (không tải)
• Dòng tải tối đa: ≤ 22 mA DC

Bảo vệ

• Bảo vệ ngắn mạch:
• Giới hạn dòng tối đa: 40 mA
• Thời gian bảo vệ: không giới hạn

Nguồn cấp

• Điện áp AC: 100 – 240 V AC (tùy chọn)
• Tần số: 50/60 Hz
• Công suất tiêu thụ:
• Khoảng 2 VA (KD-24)
• Khoảng 3.2 VA (KD-42)

Điều kiện vận hành

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cấu trúc cơ khí

• Kiểu lắp: gắn DIN rail hoặc bề mặt
• Kết nối: terminal vít M3.5
• Vật liệu vỏ: nhựa chống cháy
• Khối lượng: khoảng 300 g

Hiệu suất

• Ảnh hưởng điện áp nguồn:
• ±0.5% (KD-24)
• ±1% (KD-42)
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC trong 1 phút

Ứng dụng phổ biến

• Cấp nguồn cho các transmitter 2 dây trong hệ thống đo lường công nghiệp
• Ứng dụng trong hệ thống đo áp suất, lưu lượng, nhiệt độ
• Sử dụng trong các hệ thống SCADA, DCS và PLC
• Phù hợp cho các smart transmitter yêu cầu nguồn ổn định
• Ứng dụng trong nhà máy xử lý nước, dầu khí, hóa chất
• Tăng khả năng truyền tín hiệu trong các vòng dòng dài với phiên bản 42 V

KD là giải pháp đáng tin cậy cho việc cấp nguồn vòng dòng 4 – 20 mA, giúp hệ thống đo lường hoạt động ổn định, an toàn và chính xác trong các môi trường công nghiệp khắt khe.
