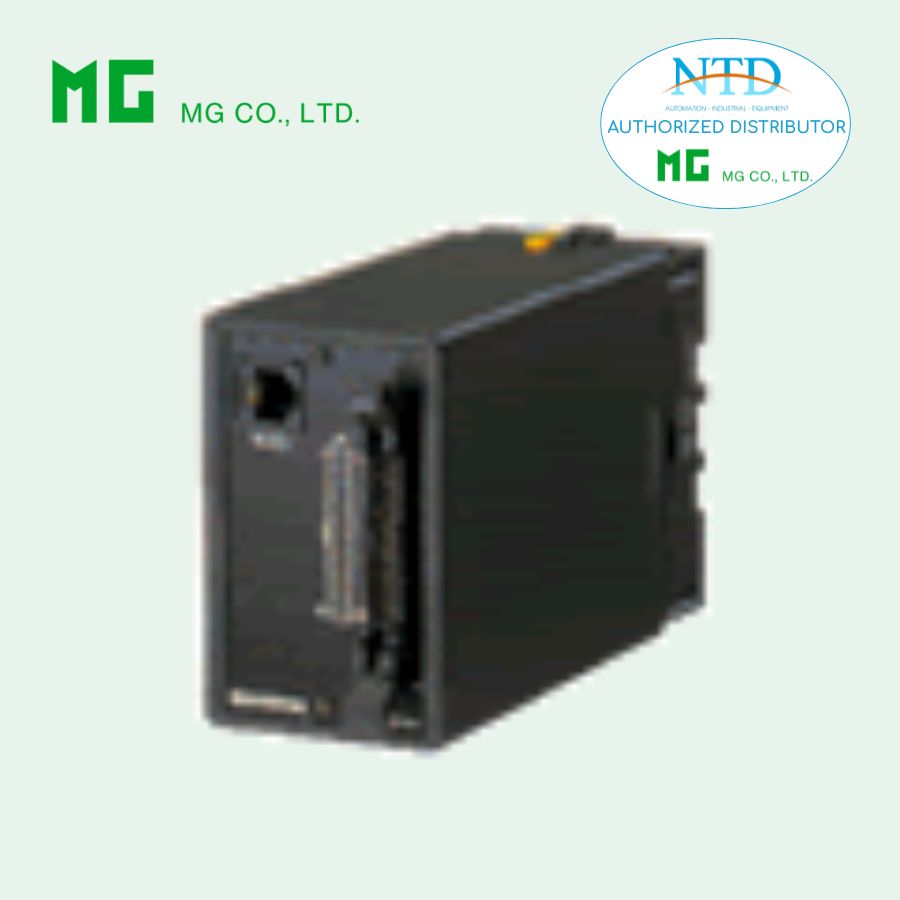

Bộ chuyển đổi tín hiệu số KDA3 MG (M-System)

KDA3 là bộ chuyển đổi tín hiệu số sang tương tự (D/A Converter) thuộc dòng K-UNIT, được thiết kế với độ phân giải 16-bit, cho phép chuyển đổi chính xác tín hiệu số song song thành tín hiệu DC đầu ra. Thiết bị hỗ trợ nhiều định dạng dữ liệu như BCD, binary, offset binary, two’s complement và reflected binary, đáp ứng linh hoạt các yêu cầu trong hệ thống điều khiển và tự động hóa.

Với khả năng lập trình thông qua bộ Programming Unit (PU-2x), KDA3 cho phép tùy chỉnh dải đo, logic và cách xử lý tín hiệu, giúp tối ưu hóa hiệu suất trong các ứng dụng công nghiệp hiện đại.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu số sang tín hiệu analog với độ phân giải cao 16-bit
• Hỗ trợ nhiều định dạng dữ liệu: BCD, binary, offset binary, two’s complement, reflected binary
• Lựa chọn logic dương hoặc âm linh hoạt
• Dải tín hiệu đầu ra có thể tùy chỉnh theo yêu cầu
• Lập trình dễ dàng thông qua Programming Unit (PU-2x)
• Hỗ trợ nhiều mức bit: 8, 10, 12, 14, 16 bit
• Cách ly giữa ngõ vào, ngõ ra và nguồn cấp, tăng độ an toàn
• Thiết kế dạng plug-in, tiết kiệm không gian lắp đặt

Thông số kỹ thuật

Ngõ vào

• Dạng tín hiệu: Digital song song
• Chuẩn tín hiệu:
• TTL (5V CMOS) hoặc open collector
• Tùy chọn 24 V DC
• Định dạng dữ liệu hỗ trợ:
• BCD: -9999 đến 9999
• Binary: -7FFF đến 7FFF
• Offset binary: 0000 – FFFF
• Two’s complement: 8000 – 7FFF
• Reflected binary
• Số bit hỗ trợ: 8 / 10 / 12 / 14 / 16 bit
• Các tín hiệu điều khiển: POL, LOAD, parity (tùy chọn logic)

Ngõ ra

• Dòng điện: 0 – 20 mA DC (mặc định 4 – 20 mA)
• Dải hoạt động: 0 – 24 mA
• Bước tối thiểu: 0.1 mA
• Điện áp:
• -1 đến +1 V DC
• -10 đến +10 V DC
• Độ phân giải: 10 mV hoặc 100 mV tùy dải

Thời gian đáp ứng

• Tùy chọn: ≤ 400 ms hoặc ≤ 10 ms

Nguồn cấp

• AC: 100 – 240 V AC
• DC: 12 – 24 V DC hoặc 110 V DC
• Công suất tiêu thụ:
• AC: khoảng 8 VA
• DC: khoảng 4 W

Điều kiện vận hành

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cấu trúc cơ khí

• Kiểu lắp: DIN rail hoặc lắp bề mặt
• Kết nối:
• Ngõ vào: đầu nối 26 chân
• Ngõ ra và nguồn: terminal vít M3.5
• Vật liệu vỏ: nhựa chống cháy
• Khối lượng: khoảng 300 g

Hiệu suất

• Độ chính xác: ±0.1 %
• Hệ số nhiệt: ±0.015 %/°C
• Độ phân giải: 16 bit
• Ảnh hưởng điện áp nguồn: ±0.1 %
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
• 1500 V AC (input – output – power)
• 2000 V AC (so với mass)

Ứng dụng phổ biến

• Giao tiếp tín hiệu analog cho PLC, máy tính công nghiệp và hệ thống điều khiển
• Ứng dụng trong hệ thống SCADA và DCS
• Chuyển đổi dữ liệu số từ bộ điều khiển sang tín hiệu analog cho thiết bị chấp hành
• Sử dụng trong các hệ thống đo lường và điều khiển quá trình
• Ứng dụng trong nhà máy sản xuất, năng lượng, hóa chất và tự động hóa

KDA3 là giải pháp chuyển đổi D/A chính xác và linh hoạt, giúp kết nối hiệu quả giữa thế giới số và analog trong các hệ thống công nghiệp hiện đại.
