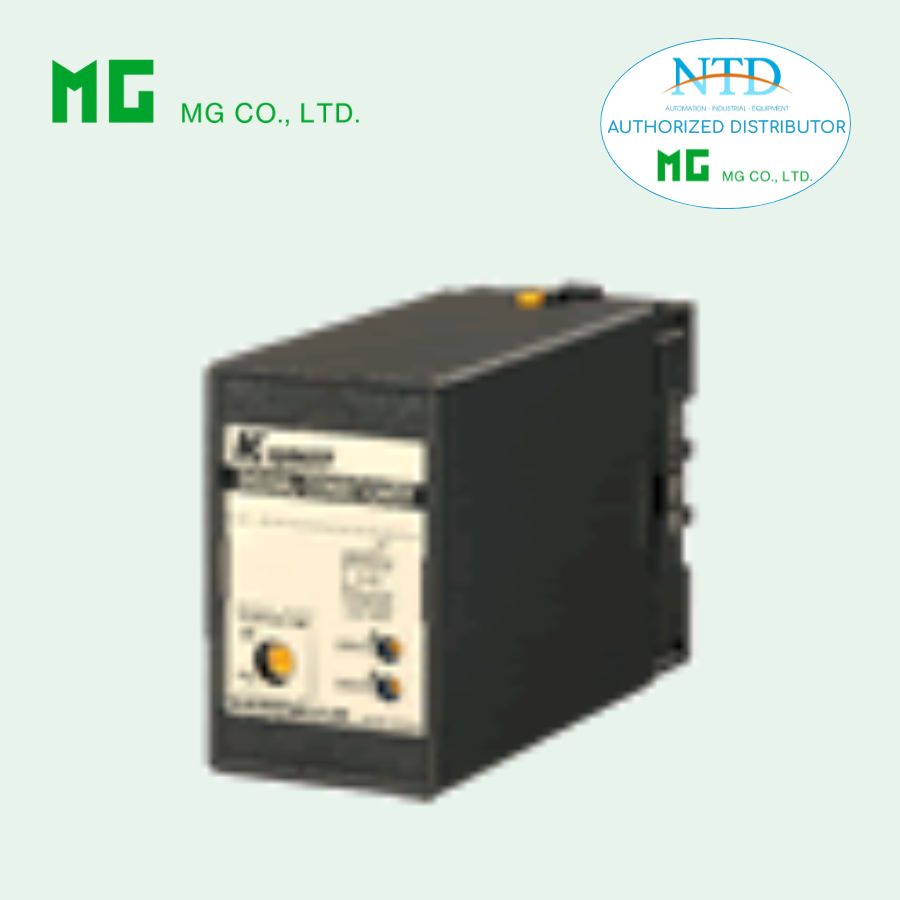

Bộ điều hoà tín hiệu dạng cắm KFS MG (M-System)

KFS là bộ điều hòa tín hiệu dạng cắm (plug-in) thuộc dòng K-UNIT, được thiết kế để tạo tín hiệu đầu ra có độ trễ theo hằng số thời gian cài đặt trước. Thiết bị giúp làm mượt tín hiệu đầu vào, giảm nhiễu và dao động, từ đó đảm bảo hệ thống đo lường và điều khiển hoạt động ổn định hơn.

Với khả năng cách ly lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp, KFS đặc biệt phù hợp cho các hệ thống công nghiệp yêu cầu độ an toàn và độ tin cậy cao.

Đặc điểm nổi bật

• Tạo tín hiệu trễ theo hàm bậc nhất giúp làm mượt và ổn định tín hiệu
• Điều chỉnh hằng số thời gian linh hoạt từ khoảng 0.5 đến 20 giây
• Cách ly tín hiệu đầu vào, đầu ra và nguồn giúp tăng độ an toàn hệ thống
• Hỗ trợ nhiều loại tín hiệu vào/ra: dòng và điện áp
• Điều chỉnh Zero và Span trực tiếp phía trước thiết bị
• Thiết kế dạng module cắm, mật độ lắp đặt cao, tiết kiệm không gian
• Vật liệu vỏ chống cháy, phù hợp môi trường công nghiệp

Thông số kỹ thuật

Ngõ vào

• Dòng điện DC: hỗ trợ nhiều dải như 4–20 mA, 0–10 mA, 1–5 mA...
• Điện áp DC: từ mV đến ±10 V
• Điện áp đầu vào tối đa: -300 đến +300 V DC
• Điện trở đầu vào: từ ≥10 kΩ đến ≥1 MΩ tùy dải

Ngõ ra

• Dòng điện DC: 0–20 mA
• Điện áp DC: -10 đến +12 V
• Tải đầu ra: tối đa 15 V (dòng), 10 mA (điện áp)
• Overrange: khoảng -10% đến +120%

Điều chỉnh

• Hằng số thời gian: 0.5 – 20 giây (điều chỉnh bằng biến trở)
• Zero: -5% đến +5%
• Span: 95% đến 105%

Nguồn cấp

• AC: 100 – 240 V AC (tùy model), 50/60 Hz
• DC: 12 V hoặc 24 V DC
• Công suất tiêu thụ: khoảng 2 VA (AC), 2 W (DC)

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Trọng lượng: khoảng 300 g

Hiệu suất

• Độ chính xác: ±0.2%
• Hệ số nhiệt: ±0.02%/°C
• Ảnh hưởng điện áp nguồn: ±0.1%
• Điện trở cách điện: ≥100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC trong 1 phút

Ứng dụng phổ biến

• Làm mượt tín hiệu dao động trong các hệ thống đo lường
• Ổn định tín hiệu từ cảm biến lưu lượng, áp suất, mức
• Giảm nhiễu trong hệ thống điều khiển tự động
• Ổn định hiển thị cho thiết bị đo bụi, buồng lọc bụi
• Ứng dụng trong nhà máy xử lý nước, hóa chất, nhiệt điện
• Tích hợp trong hệ thống PLC, DCS để cải thiện chất lượng tín hiệu

KFS là giải pháp hiệu quả cho các hệ thống cần xử lý tín hiệu ổn định, giảm nhiễu và đảm bảo độ chính xác cao trong môi trường công nghiệp.
