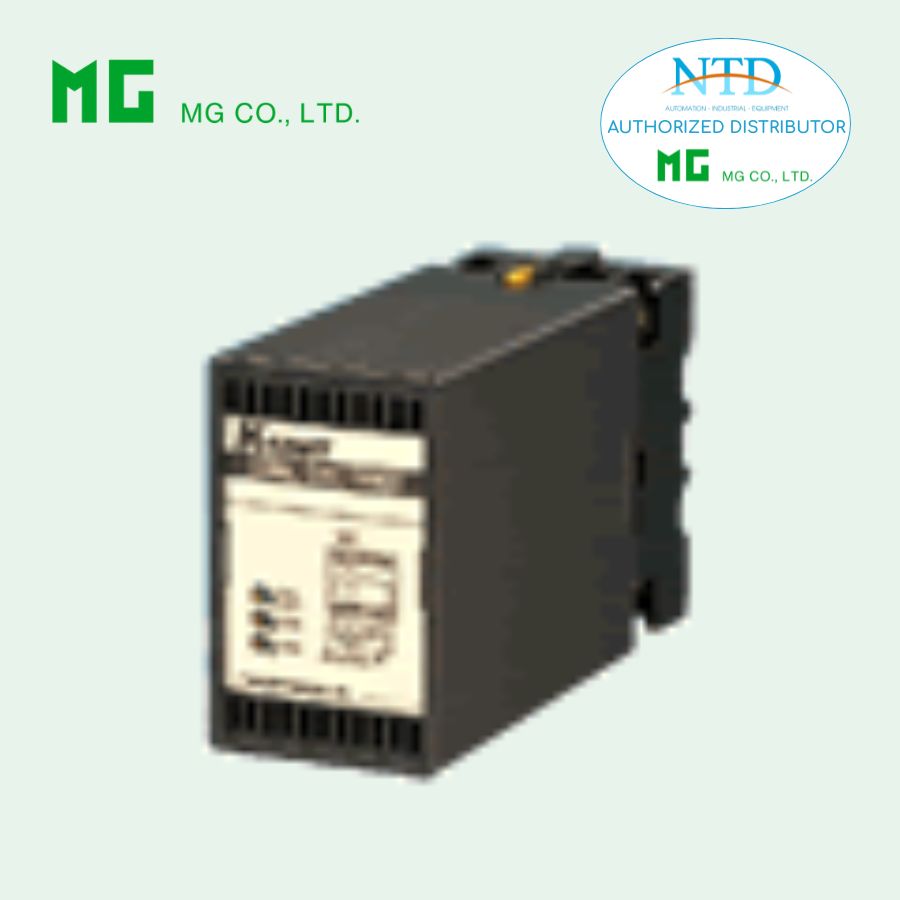

Bộ truyền tín hiệu KG của MG (M-System)

KG là bộ truyền tín hiệu từ cảm biến lực/strain gauge (Strain Gauge Transmitter) dạng plug-in thuộc dòng K-UNIT, được thiết kế để chuyển đổi tín hiệu từ load cell hoặc cảm biến áp lực dạng cầu đo sang tín hiệu DC chuẩn. Sản phẩm cung cấp nguồn kích thích (excitation voltage) điều chỉnh từ 2–10 V và hỗ trợ cầu đo ≥80 Ω, đảm bảo độ chính xác cao và ổn định trong các ứng dụng cân và đo lực.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ strain gauge sang DC output chuẩn, tỷ lệ thuận với tải trọng hoặc áp suất.
• Nguồn kích thích có thể điều chỉnh 2–10 V, phù hợp nhiều loại cầu đo.
• Điều chỉnh rộng rãi cho Zero (0–80 %) và Span (20–100 %), dễ cân chỉnh.
• Thiết kế plug-in giúp lắp đặt nhanh và gọn gàng trên DIN rail hoặc bề mặt.
• Đáp ứng nhanh: thời gian phản hồi ≤0.5 giây.
• Hiệu suất cao: Accuracy ±0.1 %, Temp. coefficient ±0.02 %/°C.
• Cấu trúc chắc chắn: vỏ nhựa chống cháy, screw terminal crom hoặc inox.

Thông số kỹ thuật

• Ngõ vào (Input):
  • Strain gauge bridge: 1–20 mV/V (≥3 mV)
  • Excitation: 2–10 V DC, max 35 mA @10 V, 65 mA ≤7.5 V
• Ngõ ra (Output):
  • Dòng: 0–20 mA DC (Load resistance ≤750 Ω)
  • Điện áp: -10 – +12 V DC (Load resistance max 10 mA)
• Nguồn cấp: AC 100–240 V hoặc DC 24 V
• Điều chỉnh: Zero 0–80 %, Span 20–100 %, Excitation 2–10 V
• Cách ly: Input hoặc Output với Power
• Kích thước & Trọng lượng: 430 g, dạng plug-in
• Môi trường hoạt động: -5 đến +55°C, 30–90 % RH (không ngưng tụ)
• Hiệu suất:
  • Accuracy ±0.1 % (input ≥3 mV)
  • Temp. coefficient ±0.02 %/°C
  • Response time ≤0.5 sec
  • Line voltage effect ±0.1 %
• Cách điện & chịu áp:
  • Dielectric strength: 2000 V AC @1 phút (Input/Output/Power to ground)

Ứng dụng phổ biến

• Hệ thống cân bồn, silo, hoppers, đo tải trọng bằng load cells.
• Hệ thống cân cầu trục (crane scale), theo dõi trọng lượng nâng hạ.
• Máy đo mực nước dạng float sử dụng strain gauge để tính thể tích hoặc mức chất lỏng.
• Ứng dụng trong các quy trình công nghiệp cần đo lực, áp suất hoặc trọng lượng chính xác.
