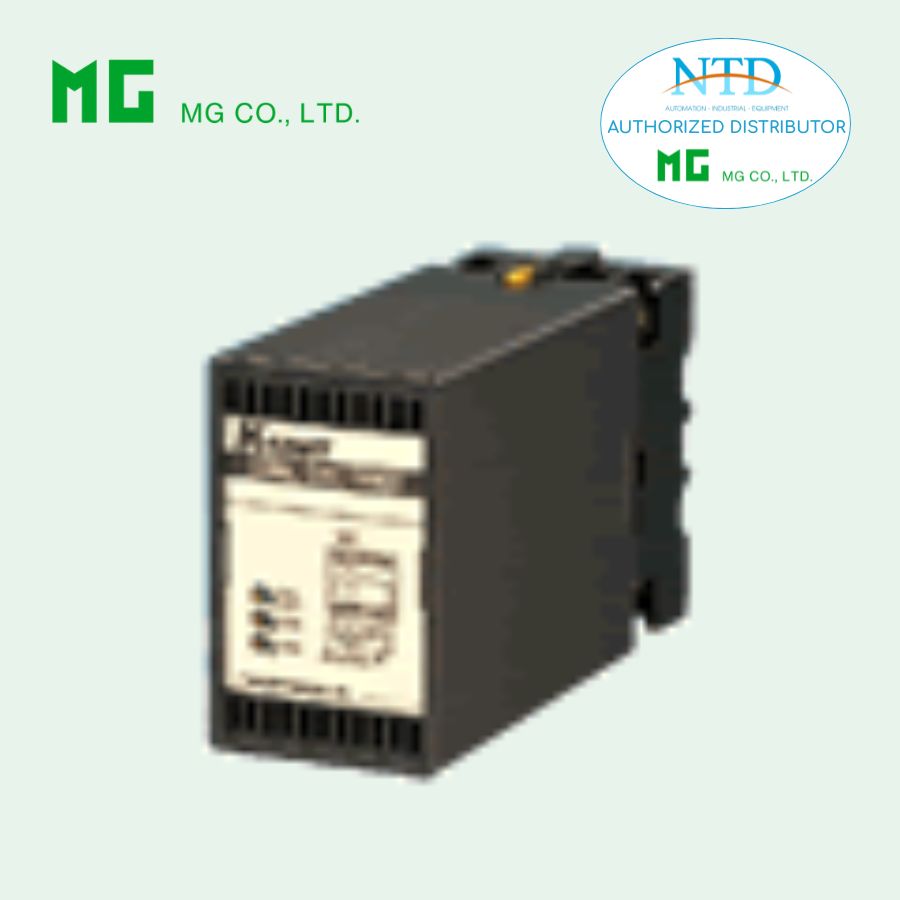

Bộ truyền tín hiệu từ cảm biến lực KGS của MG (M-System)

KGS là bộ truyền tín hiệu từ cảm biến lực/strain gauge (Strain Gauge Transmitter) dạng plug-in cách ly (isolated) thuộc dòng K-UNIT. Sản phẩm chuyển đổi tín hiệu từ load cell hoặc cảm biến áp lực dạng cầu sang tín hiệu DC chuẩn, đồng thời cung cấp nguồn kích thích điều chỉnh từ 2–10 V. Với thiết kế cách ly đến 2000 V ACvà hỗ trợ cầu đo ≥80 Ω, KGS đảm bảo độ chính xác cao, ổn định và an toàn trong các ứng dụng cân và đo lực công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ strain gauge sang DC output chuẩn, tỷ lệ thuận với tải trọng hoặc áp suất.
• Cung cấp nguồn kích thích điều chỉnh 2–10 V, phù hợp nhiều loại cầu đo.
• Điều chỉnh Zero (0–80 %) và Span (20–100 %) rộng rãi, dễ dàng hiệu chuẩn.
• Thiết kế cách ly hoàn toàn (isolated) đến 2000 V AC, bảo vệ thiết bị và hệ thống.
• Tùy chọn phản hồi nhanh (Fast response): thời gian phản hồi khoảng 25 ms.
• Thiết kế plug-in tiện lợi, lắp đặt nhanh trên DIN rail hoặc bề mặt.
• Hiệu suất cao: Accuracy ±0.1 %, Temp. coefficient ±0.02 %/°C.

Thông số kỹ thuật

• Ngõ vào (Input):
  • Strain gauge bridge: 1–20 mV/V (≥3 mV)
  • Excitation: 2–10 V DC, max 35 mA @10 V, 65 mA ≤7.5 V
• Ngõ ra (Output):
  • Dòng: 0–20 mA DC (Load resistance ≤750 Ω)
  • Điện áp: -10 – +12 V DC (Load resistance max 10 mA)
• Nguồn cấp: AC 100–240 V hoặc DC 24 V
• Cách ly: Input đến Output đến Power, lên đến 2000 V AC
• Điều chỉnh: Zero 0–80 %, Span 20–100 %, Excitation 2–10 V
• Kích thước & Trọng lượng: 430 g, dạng plug-in
• Môi trường hoạt động: -5 đến +55°C, 30–90 % RH (không ngưng tụ)
• Hiệu suất:
  • Accuracy ±0.1 % (input ≥3 mV)
  • Temp. coefficient ±0.02 %/°C
  • Response time ≤0.5 sec (standard), 25 ms (fast response option)
  • Line voltage effect ±0.1 %
• Cách điện & chịu áp:
  • Dielectric strength: 2000 V AC @1 phút (Input/Output/Power to ground)

Ứng dụng phổ biến

• Hệ thống cân bồn, silo, hoppers, đo trọng lượng bằng load cells.
• Hệ thống cân cầu trục (crane scale), giám sát lực nâng hạ.
• Máy đo mực nước dạng float sử dụng strain gauge để tính thể tích hoặc mức chất lỏng.
• Ứng dụng trong các quy trình công nghiệp cần đo lực, áp suất hoặc trọng lượng chính xác, đặc biệt khi cần cách ly tín hiệu để bảo vệ hệ thống.
