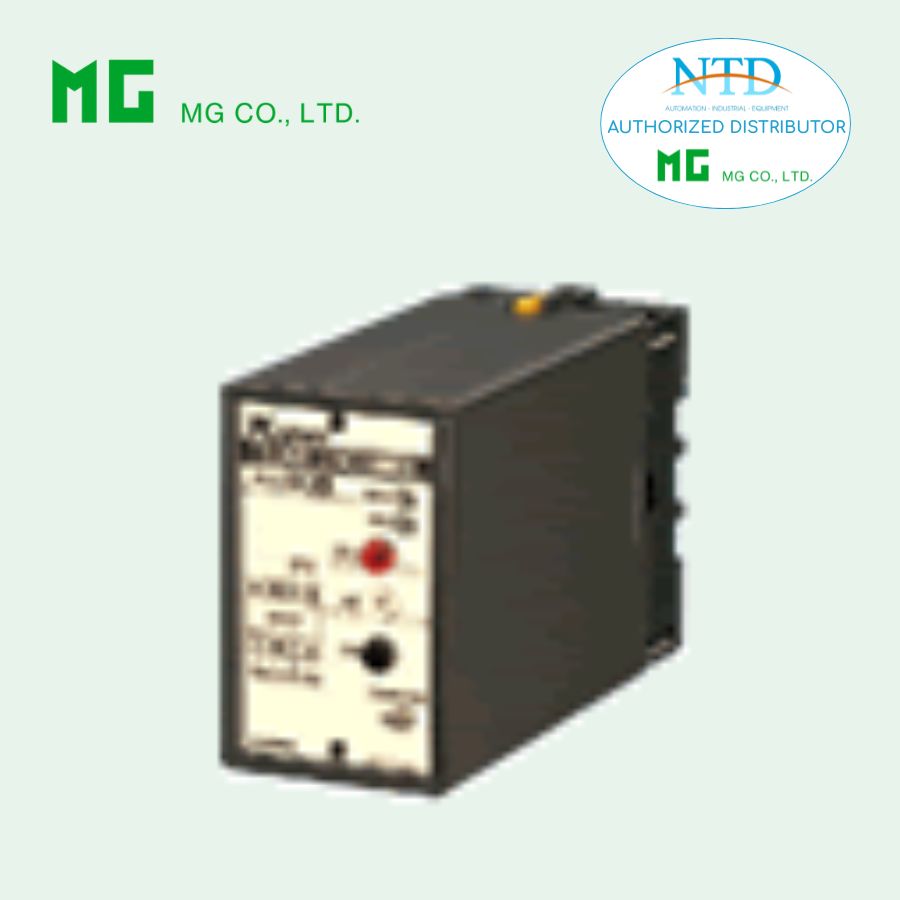

Thiết bị giới hạn tín hiệu DC mô đun KL của MG (M-System)

KL Plug-in Signal Conditioners K-UNIT Limiter (non-isolated) là thiết bị giới hạn tín hiệu DC đầu ra, giúp ngăn tín hiệu vượt quá hoặc thấp hơn các giá trị cài đặt trước. Thiết bị cho phép thiết lập độc lập ngưỡng cao và ngưỡng thấp trên toàn dải hoạt động, đảm bảo tín hiệu luôn nằm trong vùng an toàn cho hệ thống. Với thiết kế nhỏ gọn, dễ lắp đặt và tích hợp monitor jack để hiệu chỉnh nhanh, KL là giải pháp hiệu quả cho các hệ thống điều khiển cần kiểm soát chặt chẽ giới hạn tín hiệu.

Đặc điểm nổi bật

• Giới hạn tín hiệu đầu ra trong khoảng cài đặt trước
• Ngưỡng cao và ngưỡng thấp điều chỉnh độc lập
• Điều chỉnh giới hạn trong toàn dải 0 – 100 %
• Monitor jack hỗ trợ kiểm tra và hiệu chỉnh chính xác
• Ngõ monitor output 0 – 10 V tương ứng 0 – 100 %
• Điều chỉnh zero (-5 – +5 %) và span (95 – 105 %) từ mặt trước
• Thiết kế nhỏ gọn, gắn dày đặc, tối ưu không gian

Thông số kỹ thuật

• Mã model: KL–[1][2]–[3][4]
• Kết nối: M3.5 screw terminals
• Vật liệu housing: Nhựa chống cháy màu đen
• Cách ly: Input hoặc Output → Power
• Giới hạn tín hiệu: Điều chỉnh độc lập high/low từ 0 – 100 %
• Monitor output: 0 – 10 V (0 – 100 %)
• Monitor jack: Ø 2 mm
• Overrange output: -5 – +105 % tại 1 – 5 V
• Độ chính xác: ±0.1 %
• Độ chính xác monitor: ±0.25 %
• Hệ số nhiệt độ: ±0.02 %/°C
• Thời gian phản hồi: ≤0.5 s (0 – 90 %)
• Điện áp cách điện: 2000 V AC trong 1 phút
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 % RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc DIN rail
• Trọng lượng: 300 g

Đầu vào (INPUT)
• Dòng DC: 0 – 50 mA, 4 – 20 mA hoặc các dải tùy chọn khác
• Điện áp DC: -300 – +300 V DC, điện trở ≥10 kΩ – 1 MΩ tùy dải

Đầu ra (OUTPUT)
• DC Current: 0 – 20 mA, tải tối đa 15 V
• DC Voltage: -10 – +12 V, dòng tải tối đa 10 mA (5 mA cho điện áp âm ≥0.5 V)
• Minimum span: 1 mA (dòng) hoặc 5 mV (điện áp)

Nguồn (POWER INPUT)
• AC: 100 – 240 V AC, 50/60 Hz
• DC: 12 – 24 V DC, ripple ≤10 %p-p

Ứng dụng phổ biến

• Giới hạn tín hiệu điều khiển trong các hệ thống tự động hóa
• Đảm bảo mức tối thiểu nhiên liệu trong hệ thống điều khiển đốt
• Bảo vệ thiết bị chấp hành khỏi tín hiệu vượt ngưỡng
• Ứng dụng trong các vòng điều khiển yêu cầu giới hạn tín hiệu chính xác
• Sử dụng trong tủ điện và hệ thống điều khiển công nghiệp
