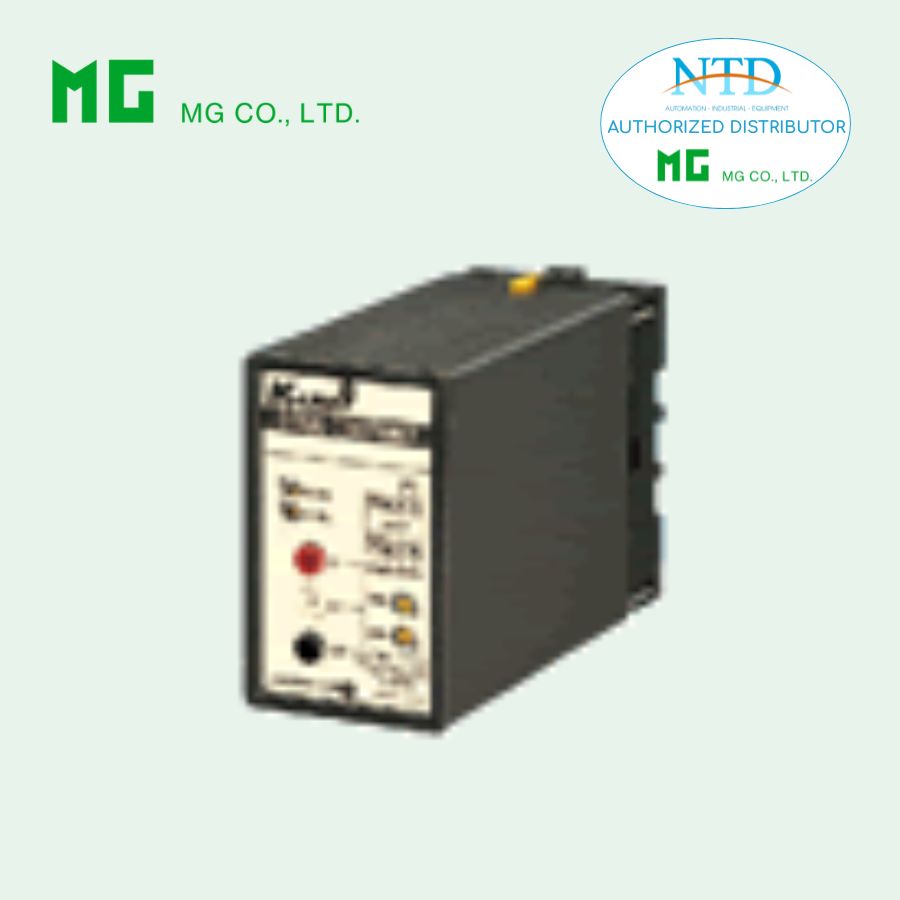

Bộ điều hoà tín hiệu KLS MG (M-System)

KLS là bộ điều hoà tín hiệu thuộc dòng K-UNIT, được thiết kế để giới hạn tín hiệu đầu ra trong một khoảng giá trị xác định trước. Thiết bị giúp ngăn chặn tín hiệu vượt quá hoặc thấp hơn ngưỡng cho phép, đảm bảo hệ thống vận hành an toàn và ổn định.

Với khả năng cách ly tín hiệu lên đến 2000 V AC cùng thiết kế nhỏ gọn, KLS đặc biệt phù hợp cho các hệ thống điều khiển công nghiệp yêu cầu độ tin cậy cao và bảo vệ thiết bị đầu cuối.

Đặc điểm nổi bật

• Giới hạn tín hiệu đầu ra trong khoảng cài đặt trước
• Điều chỉnh độc lập ngưỡng cao và ngưỡng thấp trên toàn dải
• Trang bị cổng monitor giúp hiệu chỉnh và kiểm tra giá trị dễ dàng
• Cách ly tín hiệu giữa input, output và nguồn lên đến 2000 V AC
• Hiệu chỉnh Zero và Span trực tiếp trên mặt trước
• Điều chỉnh giới hạn bằng chiết áp đa vòng, độ chính xác cao
• Thiết kế dạng plug-in, lắp DIN rail tiện lợi, tiết kiệm không gian
• Độ ổn định cao, phù hợp môi trường công nghiệp

Thông số kỹ thuật

Thông số chung

• Kiểu lắp đặt: Plug-in
• Kết nối: Terminal vít M3.5
• Vật liệu vỏ: Nhựa chống cháy
• Cách ly: Input – Output – Power
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Khối lượng: Khoảng 300 g

Ngõ vào (Input)

• Hỗ trợ đa dạng tín hiệu dòng: 0 – 20 mA, 4 – 20 mA, 1 – 5 mA…
• Hỗ trợ tín hiệu áp: từ mV đến ±10 V
• Dải điện áp tối đa: -300 đến +300 V DC
• Trở kháng đầu vào cao, phù hợp nhiều loại cảm biến

Ngõ ra (Output)

• Tín hiệu dòng: 0 – 20 mA DC
• Tín hiệu áp: -10 đến +12 V DC
• Hỗ trợ nhiều chuẩn tín hiệu công nghiệp

Cài đặt giới hạn

• Điều chỉnh giới hạn cao và thấp độc lập (0 – 100 %)
• Giá trị mặc định: Low = 0 %, High = 100 %
• Ngõ ra monitor: 0 – 10 V tương ứng 0 – 100 %
• Cổng monitor: jack 2 mm

Hiệu suất

• Độ chính xác: ±0.1 %
• Độ chính xác monitor: ±0.25 %
• Hệ số nhiệt: ±0.02 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC trong 1 phút

Ứng dụng phổ biến

• Giới hạn tín hiệu điều khiển trong hệ thống đốt (combustion control)
• Đảm bảo lưu lượng nhiên liệu tối thiểu trong các quy trình nhiệt
• Bảo vệ thiết bị khỏi tín hiệu vượt ngưỡng gây hư hỏng
• Ứng dụng trong hệ thống PLC, DCS, SCADA cần kiểm soát giới hạn tín hiệu
• Ổn định tín hiệu trong các quy trình tự động hóa công nghiệp
