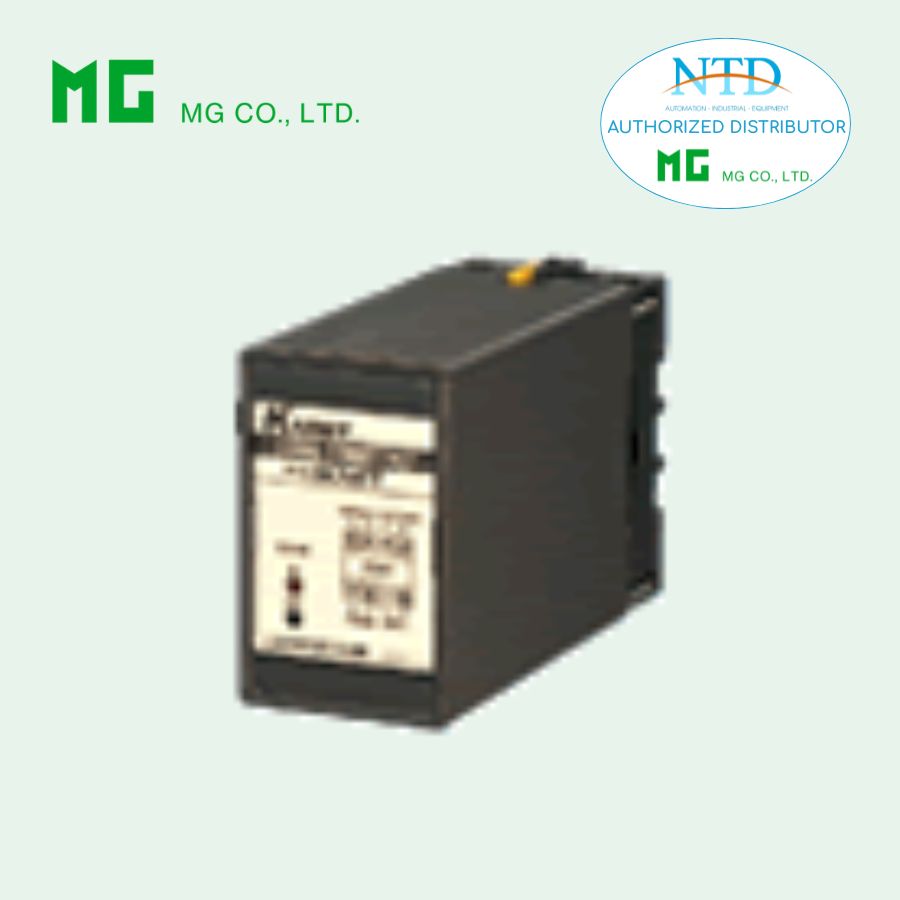

Bộ cách ly tín hiệu tiếp điểm KMT của MG (M-System)

KMT là bộ cách ly tín hiệu tiếp điểm (Contact Isolator) dạng plug-in thuộc dòng K-UNIT. Sản phẩm nhận tín hiệu tiếp điểm khô (dry contact) và cung cấp hai đầu ra dạng relay hoặc open collector, đồng thời hỗ trợ dây dẫn dài với điện trở lên đến 3 kΩ. Với thiết kế cách ly hoàn toàn và gắn tủ cao tần (high-density mounting), KMT đảm bảo an toàn, ổn định và độ tin cậy cao trong các hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật

• Nhận tín hiệu dry contact và xuất ra hai đầu ra đồng thời, tăng tính linh hoạt.
• Hỗ trợ dây dẫn dài: điện trở ngõ vào lên đến 3 kΩ nhờ mạch nguồn dòng hằng định.
• Đầu ra linh hoạt: relay contact hoặc open collector, phù hợp nhiều loại thiết bị điều khiển.
• LED hiển thị trạng thái: LED đỏ bật khi output ON, LED xanh bật khi output OFF.
• Thiết kế cách ly hoàn toàn: Input → Output 1 → Output 2 → Power.
• Thời gian phản hồi nhanh: ≤10 ms cho cả relay và open collector.
• Thiết kế plug-in, dễ dàng lắp đặt trên DIN rail hoặc bề mặt.

Thông số kỹ thuật

• Ngõ vào (Input): Dry contact, cảm biến ~28 V DC @5 mA
  • ON: ≤3 kΩ, OFF: ≥30 kΩ
• Ngõ ra (Output):
  • Relay: 100 V AC @5 A, 24 V DC @5 A, điện áp tối đa 380 V AC hoặc 125 V DC
  • Open Collector: 24 V DC @100 mA, tần số tối đa 40 Hz, điện áp bão hòa 1.8 V DC
• Nguồn cấp: AC 100–240 V hoặc DC 12/24 V
• Cách ly: Input → Output 1 → Output 2 → Power, chịu áp 2000 V AC (tới đất)
• Kích thước & Trọng lượng: 400 g, dạng plug-in
• Môi trường hoạt động: -5 đến +55°C, 30–90 % RH (không ngưng tụ)
• Hiệu suất:
  • Response time ≤10 ms
  • Insulation resistance ≥100 MΩ với 500 V DC
  • Dielectric strength: 1000 V AC @1 phút (Input → Output 1 → Output 2 → Power)
• Tuổi thọ cơ & điện:
  • Relay: 5×10⁷ cycles cơ, 10⁵ cycles điện (rate 30 cycles/min)
  • Tối đa công suất: 500 VA hoặc 120 W

Ứng dụng phổ biến

• Cách ly tín hiệu giữa cảm biến và hệ thống điều khiển, bảo vệ PLC, DCS hoặc thiết bị đo.
• Hệ thống báo động, điều khiển ON/OFF trong dây chuyền sản xuất.
• Ứng dụng trong công nghiệp nặng và tự động hóa, nơi cần độ tin cậy cao, cách ly an toàn và xử lý tín hiệu tiếp điểm khô.
• Hệ thống đo lường và giám sát từ xa, nơi dây dẫn dài gây suy giảm tín hiệu.
