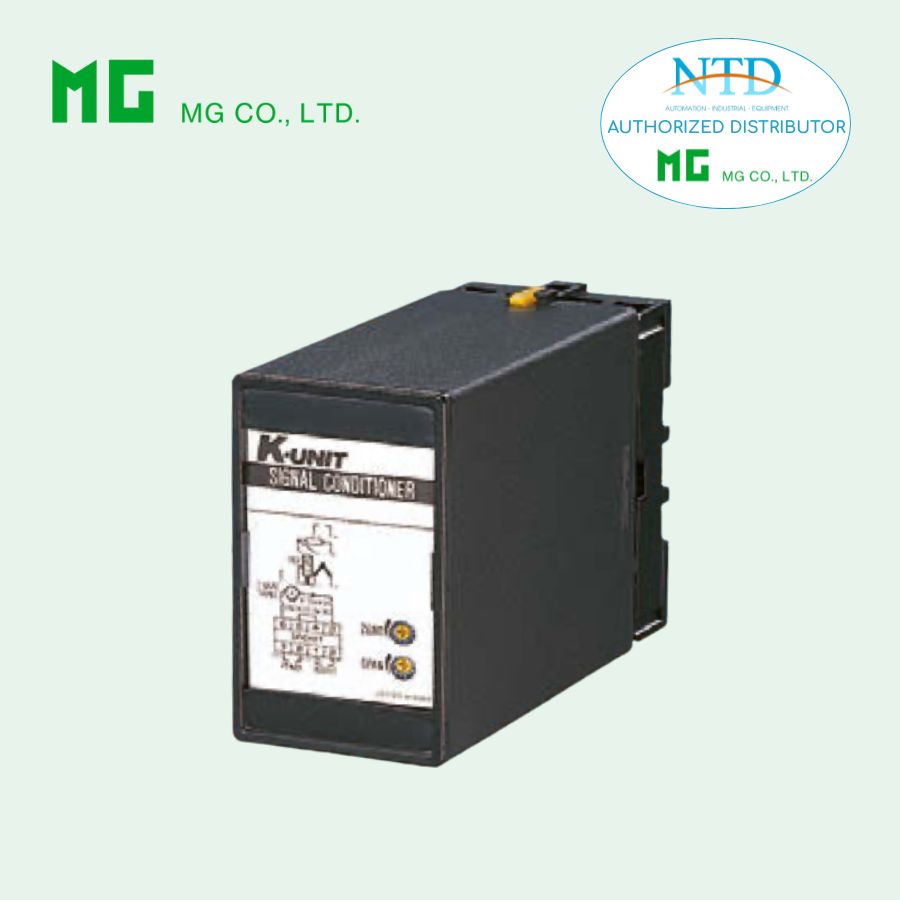

Bộ chuyển đổi tín hiệu KN của MG (M-System)

KN là bộ chuyển đổi tín hiệu dạng plug-in thuộc dòng K-UNIT, được thiết kế để thực hiện phép căn bậc hai (square root) của tín hiệu đầu vào và chuyển đổi thành tín hiệu DC tiêu chuẩn. Thiết bị đặc biệt phù hợp trong các ứng dụng đo lưu lượng, nơi tín hiệu đầu vào (như áp suất chênh lệch) có quan hệ phi tuyến với đại lượng cần đo.

Với thiết kế nhỏ gọn, độ chính xác cao và khả năng xử lý tín hiệu ổn định, KN là giải pháp hiệu quả cho các hệ thống đo lường và điều khiển công nghiệp.

Đặc điểm nổi bật

• Thực hiện phép căn bậc hai của tín hiệu đầu vào
• Xuất tín hiệu DC tuyến tính theo giá trị đã xử lý
• Tích hợp chức năng low-end cutout giúp loại bỏ nhiễu vùng thấp
• Hỗ trợ nhiều loại tín hiệu đầu vào: dòng và điện áp
• Điều chỉnh zero và span linh hoạt
• Thiết kế dạng plug-in, tiết kiệm không gian lắp đặt
• Độ ổn định cao trong môi trường công nghiệp

Thông số kỹ thuật

Đầu vào

• Dòng điện: 0 – 20 mA DC (tùy cấu hình)
• Điện áp: -300 – +300 V DC
• Trở kháng đầu vào:
◦ ≥ 10 kΩ (mV)
◦ ≥ 100 kΩ (V thấp)
◦ ≥ 1 MΩ (≥ 1 V)

Đầu ra

• Dòng điện: 0 – 20 mA DC
• Điện áp: -10 – +12 V DC
• Tải tối đa:
◦ Dòng: tối đa 15 V
◦ Điện áp: tối đa 10 mA

Hiệu suất

• Độ chính xác: ±0.1 % (trong dải 1 – 100 %)
• Hệ số nhiệt: ±0.02 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Ảnh hưởng điện áp nguồn: ±0.1 %

Chức năng xử lý

• Low-end cutout: khoảng 10 % đầu ra
• Overrange: 0 – 105 %

Cách ly & bảo vệ

• Cách ly: input hoặc output với nguồn
• Điện trở cách ly: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC / 1 phút

Điều chỉnh

• Zero: -5 đến +5 %
• Span: 95 đến 105 %

Điều kiện vận hành

• Nguồn cấp:
◦ AC: 100 – 240 V AC (±10 %, 50/60 Hz)
◦ DC: 12 V hoặc 24 V DC
• Nhiệt độ làm việc: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

Lắp đặt

• Kiểu lắp: DIN rail hoặc gắn bề mặt
• Kết nối: terminal vít M3.5
• Khối lượng: khoảng 400 g

Ứng dụng phổ biến

• Chuyển đổi tín hiệu áp suất chênh lệch sang lưu lượng (flow measurement)
• Ứng dụng trong hệ thống đo lưu lượng chất lỏng và khí
• Xử lý tín hiệu phi tuyến trong hệ thống điều khiển
• Tích hợp với PLC, DCS, SCADA trong tự động hóa công nghiệp
• Các hệ thống đo lường yêu cầu tuyến tính hóa tín hiệu

KN là thiết bị lý tưởng cho các ứng dụng cần tuyến tính hóa tín hiệu theo hàm căn bậc hai, giúp nâng cao độ chính xác và hiệu quả trong các hệ thống đo lưu lượng và điều khiển công nghiệp.
