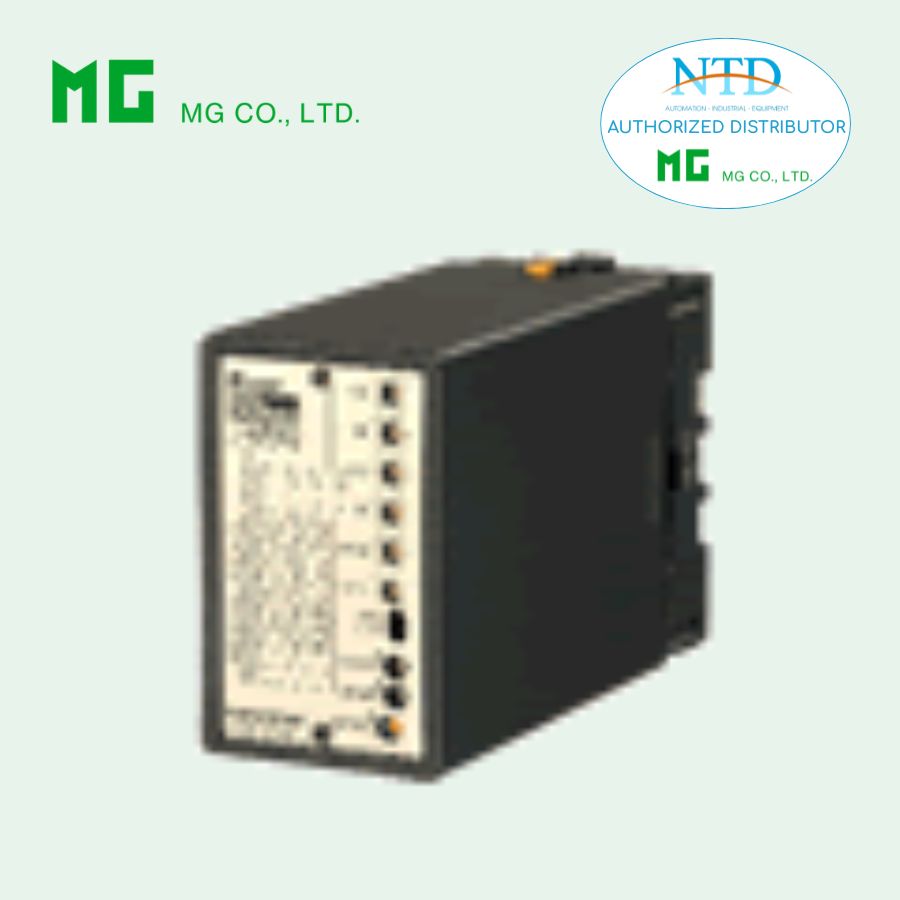

Bộ truyền tín hiệu tần số KPAU của MG (M-System)

KPAU là bộ truyền tín hiệu tần số (Frequency Transmitter) dạng plug-in thuộc dòng K-UNIT, có thể cấu hình trực tiếp tại hiện trường. Sản phẩm chuyển đổi tín hiệu xung từ cảm biến dạng pulse (open collector, cơ học, proximity, điện áp, hoặc 2-wire current pulse) thành tín hiệu chuẩn DC hoặc voltage. Với thiết kế cách ly 2000 V AC và gắn tủ cao tần, KPAU mang lại độ ổn định và an toàn cao, phù hợp với các ứng dụng công nghiệp đo lưu lượng, tốc độ quay và các xung không đồng đều.

Đặc điểm nổi bật

• Nhận nhiều loại tín hiệu xung: open collector, mechanical contact, proximity sensor, voltage pulse, và 2-wire current pulse.
• Xuất ra tín hiệu DC hoặc voltage theo tiêu chuẩn công nghiệp (4–20 mA, 0–10 V, …).
• Thiết kế cách ly 2000 V AC giữa input → output → power, bảo vệ thiết bị và hệ thống điều khiển.
• Đầu ra ổn định ngay cả với xung không đồng đều nhờ chức năng chia và nhân xung, có thể điều chỉnh từ 1/1 đến 1/16.
• Tích hợp damper với thời gian điều chỉnh 0–5 giây để lọc nhiễu và tạo đầu ra mượt mà.
• LED hiển thị trạng thái: LED đỏ nhấp theo xung ngõ vào, LED xanh báo trạng thái hoạt động bình thường.
• Cài đặt tần số và hiệu chỉnh front-panel dễ dàng, hỗ trợ điều chỉnh zero, span ±5 % và 95–105 %.
• Thiết kế plug-in, gắn DIN rail hoặc bề mặt, thuận tiện lắp đặt.

Thông số kỹ thuật

• Ngõ vào (Input):
  • Excitation: 12 V DC @40 mA hoặc 24 V DC @25 mA, có bảo vệ ngắn mạch.
  • Phạm vi tần số: 0 – 99.99 kHz (tùy loại input)
  • Pulse width: 4 μs – 20 ms tùy loại.
  • Ngõ vào Open Collector, Mechanical Contact, Proximity, Voltage Pulse, Two-wire current pulse.
• Ngõ ra (Output):
  • DC Current: 0 – 20 mA DC, min span 1 mA, load drive ≤15 V
  • DC Voltage: -10 – +12 V DC, min span 5 mV, load drive ≤10 mA
• Nguồn cấp: AC 100–240 V hoặc DC 12/24 V
• Cách ly: Input → Output → Power → Ground, chịu áp 2000 V AC
• Hiệu suất:
  • Accuracy: ±0.1 %
  • Temp coefficient: ±0.015 %/°C
  • Response time: ≤0.5 s + 1 pulse cycle
  • Line voltage effect: ±0.1 %
  • Insulation resistance: ≥100 MΩ với 500 V DC
• Môi trường hoạt động: -5 đến +55°C, 30–90 % RH (không ngưng tụ)
• Kích thước & trọng lượng: 350 g, dạng plug-in
• Tiêu chuẩn & chứng nhận: EU EMC Directive (EN 61000-6-2/4), Low Voltage Directive (EN 61010-1), RoHS

Ứng dụng phổ biến

• Chuyển đổi xung từ flowmeter (positive displacement, turbine, vortex) thành tín hiệu chuẩn để điều khiển hoặc ghi nhận dữ liệu.
• Đo tốc độ quay của máy móc phát ra tín hiệu dry contact hoặc xung điện áp.
• Ổn định tín hiệu không đồng đều từ các cảm biến pulse, đảm bảo độ chính xác cao cho hệ thống SCADA, PLC, DCS.
• Các hệ thống công nghiệp đòi hỏi độ tin cậy cao, cách ly an toàn và hiển thị trạng thái tín hiệu trực quan.
