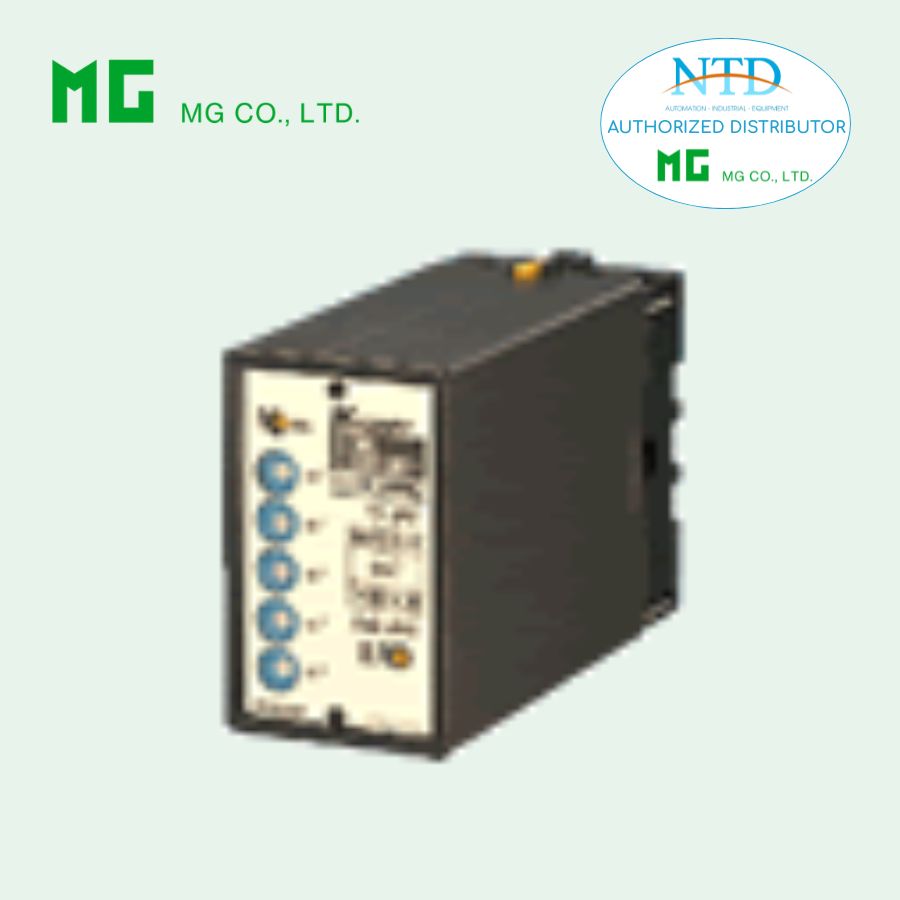

Bộ chuyển đổi xung KPRU của MG (M-System)

KPRU là bộ chuyển đổi xung (Pulse Scaler) dạng plug-in thuộc dòng K-UNIT, dùng để chuyển đổi tần số xung thành đơn vị kỹ thuật thuận tiện cho việc hiển thị trên bộ đếm tổng (totalizing counter) hoặc đồng hồ đo (meter). Sản phẩm hỗ trợ các đầu vào đa dạng như dry contact, voltage pulse, sine wave, với độ chính xác số học cao, đồng thời có thể điều chỉnh hệ số tỉ lệ (scaling factor) theo nhu cầu ứng dụng. Thiết kế cách ly hoàn toàn, lắp đặt mật độ cao giúp KPRU phù hợp với hệ thống công nghiệp hiện đại.

Đặc điểm nổi bật

• Chuyển đổi xung thành đơn vị kỹ thuật để hiển thị dễ hiểu trên đồng hồ hoặc bộ đếm.
• Hỗ trợ nhiều loại đầu vào: dry contact, voltage pulse, sine wave.
• Độ chính xác số học cao, scaling factor điều chỉnh từ 0.9999 × 100 đến 0.0001 × 10⁻⁶.
• Cách ly hoàn toàn giữa input → output → power, đảm bảo an toàn hệ thống.
• Điều chỉnh dễ dàng: Scaling factor và độ rộng xung (pulse width) trên mặt trước.
• Thiết kế plug-in, gắn DIN rail hoặc bề mặt, thuận tiện lắp đặt và bảo trì.
• Mật độ gắn cao, phù hợp với tủ điều khiển công nghiệp.

Thông số kỹ thuật

• Ngõ vào (Input):
  • Dry contact, voltage pulse, sine wave; tần số tối đa 100 kHz
  • Excitation 12 V DC @30 mA, bảo vệ ngắn mạch
  • Sensing ON/OFF level: ≤20 kΩ / ≥100 kΩ (dry contact)
  • Input amplitude: 25 mVp-p – 50 Vp-p tùy loại
• Ngõ ra (Output):
  • Open collector: 50 V DC @50 mA, tần số 0–20 kHz, pulse width 40 μs – 0.8 ms
  • Relay contact: 120 V AC @200 mA, 24 V DC @200 mA, tần số 0–2 Hz, pulse width 40 ms – 0.8 s
  • 5 V pulse: tần số 0–20 kHz, pulse width 40 μs – 0.8 ms
  • 24 V pulse: tần số 0–20 Hz, pulse width 40 ms – 0.8 s, tải ≤30 mA
• Cấp nguồn (Power Input): AC 100–240 V hoặc DC 12/24 V
• Hiệu suất:
  • Insulation resistance ≥100 MΩ với 500 V DC
  • Dielectric strength 2000 V AC @1 phút (input → output → power → ground)
• Môi trường hoạt động: -5 đến +55°C, 30–90 % RH (không ngưng tụ)
• Trọng lượng & gắn: 350 g, plug-in, DIN rail hoặc bề mặt
• Vật liệu housing: Nhựa chống cháy, màu đen; terminal M3.5, tiêu chuẩn hoặc inox tùy chọn

Ứng dụng phổ biến

• Chuyển đổi xung từ các flowmeter: positive displacement, turbine flowmeter, magnetic tachometer.
• Hiển thị tần số xung trên đồng hồ hoặc bộ đếm tổng (totalizing counter/meter).
• Ứng dụng trong đo lưu lượng, tốc độ quay, hoặc các hệ thống cần chuẩn hóa xung.
• Điều chỉnh tín hiệu xung theo hệ số tỉ lệ mong muốn để tích hợp với PLC, SCADA hoặc DCS.
