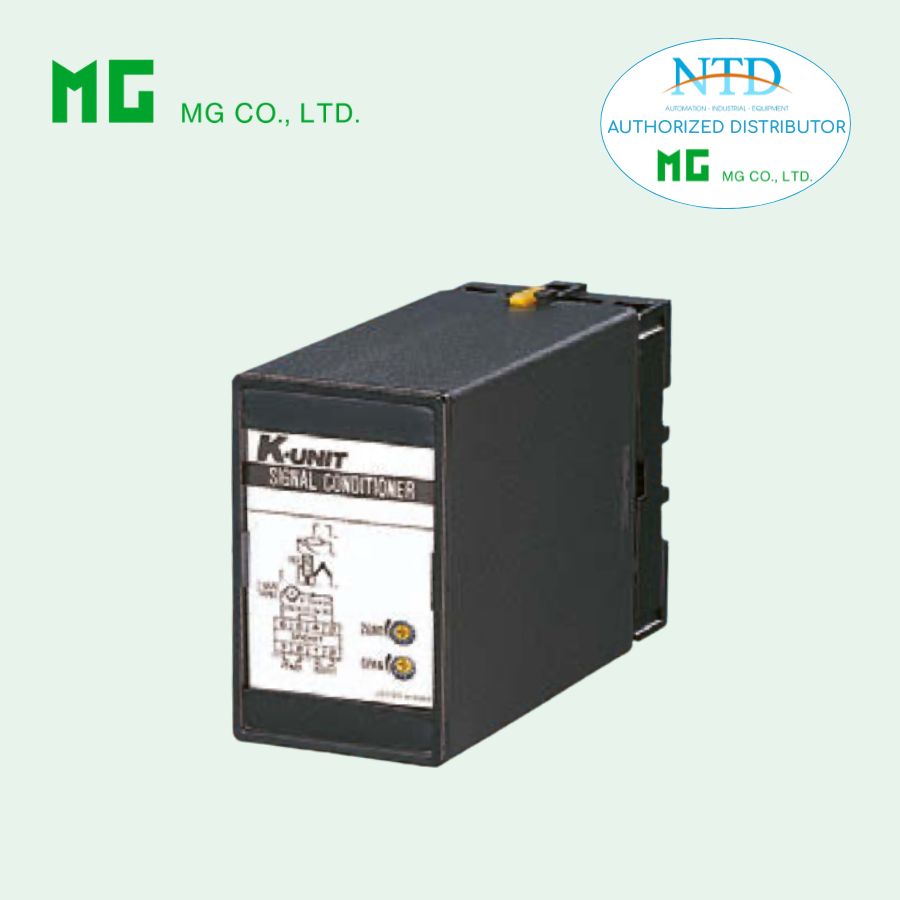

Bộ chuyển đổi tỷ lệ KRTB của MG (M-System)

KRTB là bộ chuyển đổi tỷ lệ (Ratio Transmitter) thuộc dòng K-UNIT, được thiết kế để xử lý và hiệu chỉnh tín hiệu DC trong các hệ thống điều khiển công nghiệp. Thiết bị cho phép điều chỉnh tỷ lệ (ratio) và độ lệch (bias) của tín hiệu đầu vào, từ đó tạo ra tín hiệu đầu ra phù hợp với yêu cầu vận hành của hệ thống điều khiển vòng hở hoặc vòng kín.

Với khả năng điều chỉnh linh hoạt cả hệ số khuếch đại và độ lệch, KRTB giúp tối ưu hóa việc đồng bộ tín hiệu giữa các thiết bị điều khiển và cơ cấu chấp hành, đảm bảo độ chính xác và ổn định trong quá trình vận hành.

Đặc điểm nổi bật

• Điều chỉnh tỷ lệ tín hiệu trong dải rộng từ 0.1 đến 4.0 (cả dương và âm)
• Hỗ trợ điều chỉnh bias đầu vào trong khoảng ±100 %
• Cho phép xử lý cả tín hiệu tỷ lệ dương và tỷ lệ âm
• Phù hợp cho các hệ thống điều khiển vòng hở và vòng kín
• Độ chính xác cao, đảm bảo tín hiệu đầu ra ổn định
• Thiết kế nhỏ gọn, dạng plug-in, tối ưu không gian lắp đặt
• Lắp đặt linh hoạt trên DIN rail hoặc bề mặt
• Độ bền cao với vật liệu chống cháy

Thông số kỹ thuật

Ngõ vào

• Hỗ trợ đa dạng tín hiệu dòng và điện áp DC
• Dải dòng: từ µA đến 50 mA DC
• Dải áp: từ mV đến ±300 V DC
• Trở kháng đầu vào cao (tối đa ≥ 1 MΩ tùy dải)
• Span tối thiểu: 3 mV

Ngõ ra

• Dòng DC: 0 – 20 mA
• Điện áp DC: -10 đến +12 V
• Span tối thiểu: 1 mA hoặc 5 mV
• Khả năng chịu tải: tối đa 15 V (dòng), 10 mA (áp)

Cấu hình hoạt động

• Công thức:
Xo = K (Xi + B) (tỷ lệ dương)
Xo = K (Xi + B) + 100 % (tỷ lệ âm)
• K (ratio): tùy chọn theo model
• B (bias): -100 % đến +100 % (điều chỉnh mặt trước)

Nguồn cấp

• AC: 100 – 240 V
• DC: 12 V hoặc 24 V
• Dải hoạt động: ±10 % điện áp định mức

Hiệu suất

• Độ chính xác: ±0.2 % (tại ratio = 1, bias = 0 %)
• Hệ số nhiệt: ±0.02 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Ảnh hưởng điện áp nguồn: ±0.1 %
• Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
• Độ bền điện môi: 2000 V AC trong 1 phút

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Khối lượng: khoảng 400 g

Ứng dụng phổ biến

• Điều chỉnh và đồng bộ tín hiệu điều khiển trong hệ thống tự động hóa
• Hiệu chỉnh tín hiệu giữa bộ điều khiển và cơ cấu chấp hành (van, biến tần, motor)
• Ứng dụng trong hệ thống điều khiển lưu lượng, áp suất, nhiệt độ
• Tích hợp trong hệ thống PLC, DCS để tinh chỉnh tín hiệu đầu vào/đầu ra
• Điều khiển tỷ lệ trong các quy trình phối trộn, định lượng
• Ứng dụng trong các nhà máy sản xuất, năng lượng, hóa chất

KRTB là giải pháp lý tưởng cho các bài toán điều chỉnh tỷ lệ tín hiệu linh hoạt, giúp nâng cao độ chính xác và hiệu quả của hệ thống điều khiển công nghiệp.
