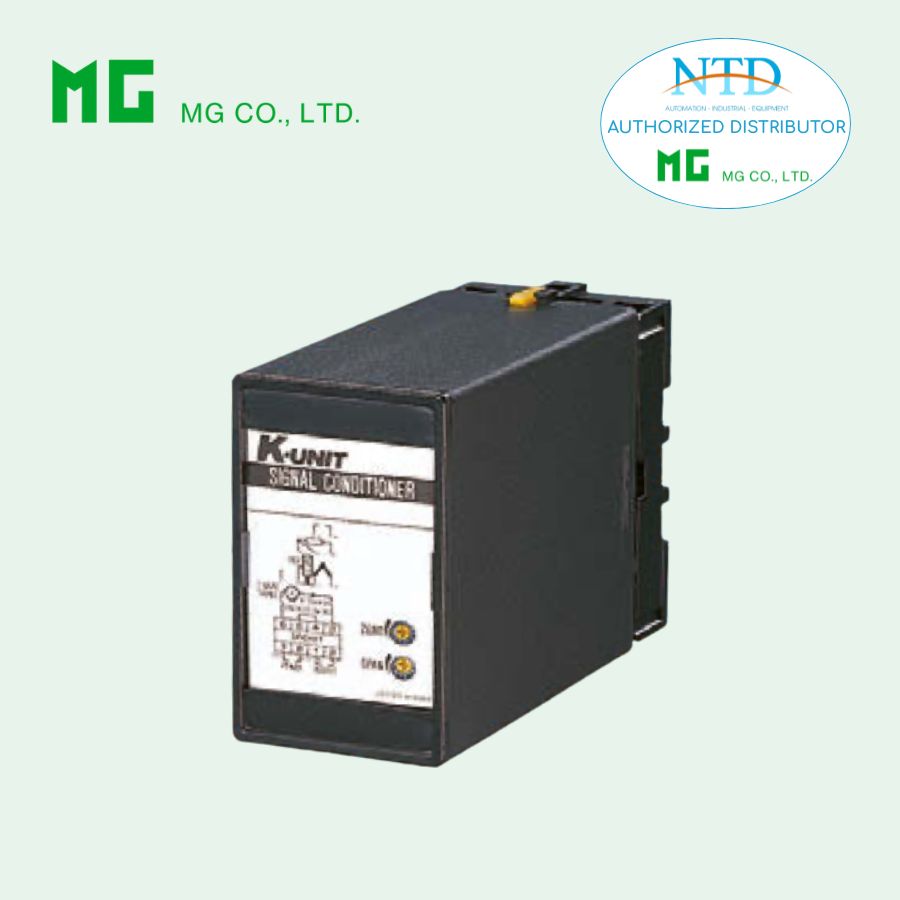

Bộ chuyển đổi tín hiệu KRTBS của MG (M-System)

KRTBS là bộ chuyển đổi tín hiệu dạng tỷ lệ (Ratio Transmitter) thuộc dòng K-UNIT, được thiết kế để xử lý và hiệu chỉnh tín hiệu DC trong các hệ thống điều khiển công nghiệp. Thiết bị cho phép điều chỉnh tỷ lệ (ratio) và độ lệch (bias) linh hoạt, giúp đảm bảo tín hiệu đầu ra phù hợp chính xác với yêu cầu của thiết bị điều khiển cuối (final control element).

Với khả năng cách ly tín hiệu lên đến 2000 V AC, KRTBS giúp tăng độ an toàn và ổn định cho hệ thống, đặc biệt trong môi trường có nhiễu điện hoặc yêu cầu cao về bảo vệ thiết bị.

Đặc điểm nổi bật

• Điều chỉnh tỷ lệ linh hoạt từ 0.1 đến 4.0, hỗ trợ cả tỷ lệ dương và âm
• Cho phép hiệu chỉnh bias trong khoảng ±100% giúp tinh chỉnh tín hiệu chính xác
• Công thức xử lý tín hiệu: Xo = K (Xi + B) đảm bảo tính toán tuyến tính và ổn định
• Cách ly tín hiệu giữa input – output – nguồn lên đến 2000 V AC
• Hỗ trợ nhiều dải tín hiệu đầu vào và đầu ra (dòng và áp)
• Thiết kế dạng plug-in, dễ dàng lắp đặt và bảo trì
• Mật độ lắp đặt cao, tối ưu không gian tủ điện

Thông số kỹ thuật

Cấu hình chung

• Kiểu lắp: Plug-in
• Kết nối: Terminal vít M3.5
• Vật liệu vỏ: Nhựa chống cháy
• Cách ly: Input – Output – Power
• Trọng lượng: Khoảng 400 g
• Lắp đặt: Gắn DIN rail hoặc bề mặt

Ngõ vào (Input)

• Hỗ trợ tín hiệu dòng: 0 – 20 mA DC (đa dạng dải)
• Hỗ trợ tín hiệu áp: -300 đến +300 V DC
• Điện trở đầu vào: từ ≥10 kΩ đến ≥1 MΩ tùy dải
• Span tối thiểu: 3 mV

Ngõ ra (Output)

• Tín hiệu dòng: 0 – 20 mA DC
• Tín hiệu áp: -10 đến +12 V DC
• Span tối thiểu: 1 mA (dòng), 5 mV (áp)
• Khả năng tải: tối đa 15 V (dòng), 10 mA (áp)

Nguồn cấp

• AC: 100 – 240 V AC (±10%), 50/60 Hz
• DC: 12 V hoặc 24 V DC
• Công suất tiêu thụ: khoảng 2.6 W

Hiệu năng

• Độ chính xác: ±0.2%
• Hệ số nhiệt: ±0.02%/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC / 1 phút

Ứng dụng phổ biến

• Điều chỉnh và đồng bộ tín hiệu điều khiển trong hệ thống vòng kín và vòng hở
• Ghép nối tín hiệu giữa cảm biến và thiết bị chấp hành (van, biến tần, bộ điều khiển)
• Ứng dụng trong các hệ thống cần scale tín hiệu theo tỷ lệ tùy chỉnh
• Sử dụng trong nhà máy sản xuất, xử lý nước, dầu khí, HVAC
• Tích hợp trong hệ thống điều khiển tự động cần cách ly tín hiệu để chống nhiễu
