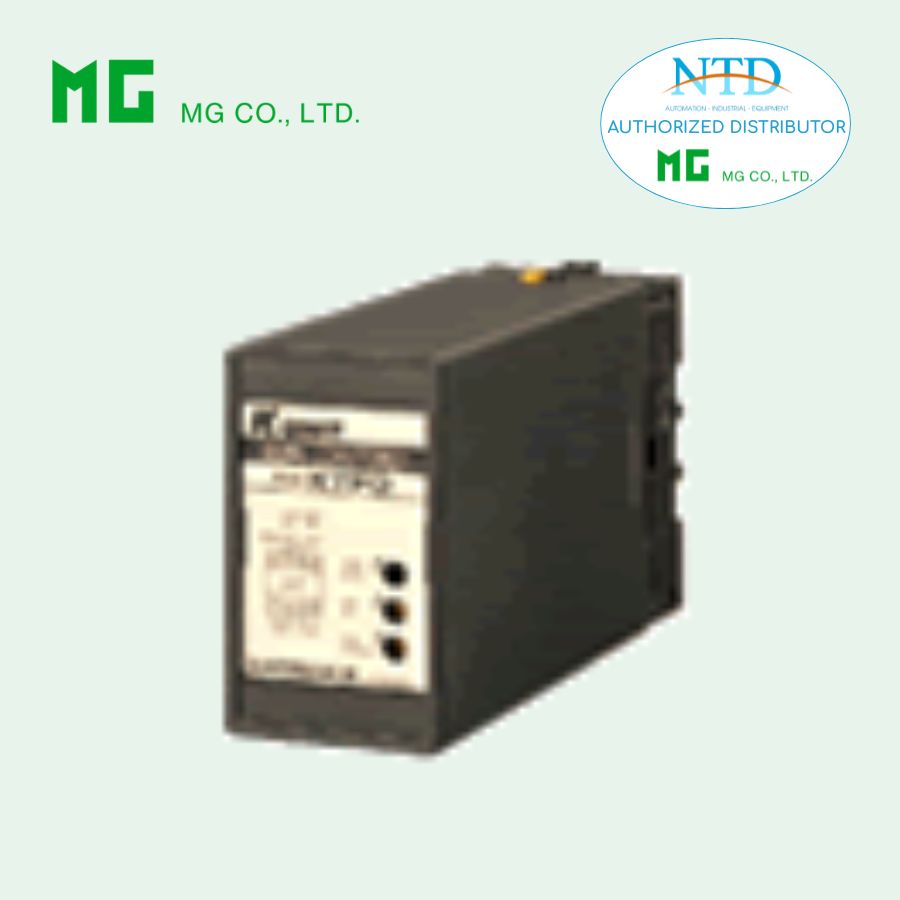

Bộ cảnh báo DC mô đun KS của MG (M-System)

KS là bộ cảnh báo DC dạng plug-in thuộc dòng K-UNIT của hãng M-System, dùng để giám sát tín hiệu DC với điều chỉnh ngưỡng bằng multi-turn screwdriver và kích hoạt 2 tiếp điểm relay Hi/Lo khi vượt ngưỡng cài đặt.

Chức năng & Đặc điểm nổi bật

• Cung cấp tiếp điểm rơ-le đóng tại các mức đầu vào DC được đặt trước
• Cảnh báo hai điểm (Dual – Hi/Lo)
• Điều chỉnh setpoint bằng tua vít đa vòng (multi-turn screwdriver) mặt trước
• Có jack giám sát (monitor jacks) để kiểm tra setpoint
• Rơ-le được bao kín
• Rơ-le chịu được điện áp lên đến 110 V DC
• Cách ly lên đến 2000 V AC
• Lắp đặt mật độ cao

Ứng dụng điển hình

• Hệ thống cảnh báo (Annunciator)
• Các ứng dụng cảnh báo đa dạng

MÔ HÌNH: KS–[1][2]–[3][4]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: KS-[1][2]-[3][4] Chỉ định mã từ bảng dưới đây cho từng phần [1] đến [4]. (Ví dụ: KS-62-B/Q)
• Đối với đầu vào đặc biệt (mã Z & 0): Chỉ định phạm vi cụ thể
• Nếu chọn tùy chọn /Q, cần chỉ định chi tiết thông số (Ví dụ: /C01/S01)

[1] ĐẦU VÀO Dòng điện

• A: 4 – 20 mA DC (Điện trở đầu vào 250 Ω)
• A1: 4 – 20 mA DC (Điện trở đầu vào 50 Ω)
• B: 2 – 10 mA DC (Điện trở đầu vào 500 Ω)
• C: 1 – 5 mA DC (Điện trở đầu vào 1000 Ω)
• D: 0 – 20 mA DC (Điện trở đầu vào 50 Ω)
• E: 0 – 16 mA DC (Điện trở đầu vào 62.5 Ω)
• F: 0 – 10 mA DC (Điện trở đầu vào 100 Ω)
• G: 0 – 1 mA DC (Điện trở đầu vào 1000 Ω)
• H: 10 – 50 mA DC (Điện trở đầu vào 100 Ω)
• J: 0 – 10 μA DC (Điện trở đầu vào 1000 Ω)
• K: 0 – 100 μA DC (Điện trở đầu vào 1000 Ω)
• GW: -1 – +1 mA DC (Điện trở đầu vào 1000 Ω)
• FW: -10 – +10 mA DC (Điện trở đầu vào 100 Ω)
• Z: Chỉ định dòng điện (xem INPUT SPECIFICATIONS)

Điện áp

• 1: 0 – 10 mV DC (Điện trở đầu vào tối thiểu 10 kΩ)
• 15: 0 – 50 mV DC (Điện trở đầu vào tối thiểu 10 kΩ)
• 16: 0 – 60 mV DC (Điện trở đầu vào tối thiểu 10 kΩ)
• 2: 0 – 100 mV DC (Điện trở đầu vào tối thiểu 100 kΩ)
• 3: 0 – 1 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 4: 0 – 10 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 5: 0 – 5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 6: 1 – 5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 4W: -10 – +10 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 5W: -5 – +5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 0: Chỉ định điện áp (xem INPUT SPECIFICATIONS)

[2] ĐẦU RA

• 1: Open collector
• 2: Rơ-le; tiếp điểm thường mở (N.O. hoặc make contact)
• 3: Rơ-le; tiếp điểm thường đóng (N.C. hoặc break contact)
• 4: SSR (Solid State Relay)
• 5: Rơ-le; SPDT hoặc tiếp điểm chuyển đổi

[3] NGUỒN ĐIỆN Nguồn AC

• B: 100 V AC
• C: 110 V AC
• D: 115 V AC
• F: 120 V AC
• G: 200 V AC
• H: 220 V AC
• J: 240 V AC

Nguồn DC

• S: 12 V DC
• R: 24 V DC

[4] TÙY CHỌN

• blank: Không có
• /Q: Có tùy chọn (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN Q (có thể chọn nhiều) Lớp phủ (chi tiết xem website hãng)

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su

Vật liệu ốc vít đầu nối

• /S01: Thép không gỉ

THÔNG SỐ CHUNG

• Kết cấu: Loại cắm (Plug-in)
• Kết nối: Đầu vít M3.5
• Vật liệu đầu vít: Thép mạ crom (tiêu chuẩn) hoặc thép không gỉ
• Vật liệu vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Giữa đầu vào – đầu ra – nguồn
• Điều chỉnh setpoint: Điều chỉnh bằng tua vít đa vòng mặt trước; 0 – 100 % độc lập
• Jack giám sát (Monitor jacks): Đầu ra 0 – 10 V tương ứng 0 – 100 % setpoint
• Đường kính jack giám sát: 2 mm (.08")
• Hysteresis (deadband): 0.5 – 1.0 %
• Đèn LED mặt trước: Đèn đỏ sáng khi cảnh báo (tripped conditions)
• Bộ đếm thời gian bật nguồn (Power ON timer): Thiết bị đầu ra không được kích hoạt trong khoảng 2 giây sau khi bật nguồn

THÔNG SỐ ĐẦU VÀO

Dòng điện DC

• Shunt resistor gắn sẵn tại đầu vào (công suất 0.5 W)
• Đối với mã Z: Chỉ định giá trị điện trở đầu vào

Điện áp DC

• Phạm vi: -300 – +300 V DC
• Span tối thiểu: 10 mV
• Offset tối đa: 1.5 lần span
• Điện trở đầu vào:
  • Span 10 – 100 mV: ≥ 10 kΩ
  • Span 0.1 – 1 V: ≥ 100 kΩ
  • Span ≥ 1 V: ≥ 1 MΩ

THÔNG SỐ ĐẦU RA

Open Collector

• 50 V DC @ 100 mA
• Điện áp rơi: ≤ 2 V

Rơ-le

• 120 V AC @ 1 A (cos ø = 1)
• 240 V AC @ 0.5 A (cos ø = 1)
• 30 V DC @ 1 A (tải thuần trở)
• Điện áp chuyển mạch tối đa: 380 V AC hoặc 125 V DC
• Công suất chuyển mạch tối đa: 120 VA hoặc 30 W
• Tải tối thiểu: 5 V DC @ 10 mA
• Tuổi thọ cơ học: 5 × 10⁷ chu kỳ

SSR (Solid State Relay)

• 60 – 280 V AC @ 0.1 – 1 A
• Dòng rò khi OFF: Khoảng 10 mA (tại 240 V AC)
• Đối với tải cảm ứng, khuyến nghị sử dụng bảo vệ bên ngoài để tăng tuổi thọ rơ-le/SSR tối đa

LẮP ĐẶT

• Tiêu thụ công suất: • AC: Phạm vi hoạt động ±10 %, 50/60 ±2 Hz, khoảng 2 VA • DC: Phạm vi hoạt động ±10 %, gợn sóng tối đa 10 %p-p, khoảng 2 W (80 mA tại 24 V)
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc thanh DIN rail
• Trọng lượng: 400 g

HIỆU SUẤT (tính theo % span)

• Độ chính xác giám sát setpoint: ±0.5 %
• Hệ số nhiệt độ: ±0.02 %/°C (±0.01 %/°F)
• Thời gian đáp ứng: ≤ 0.5 giây (0 – 100 % tại setpoint 90 %)
• Ảnh hưởng điện áp nguồn: ±0.1 % trên toàn phạm vi
• Điện trở cách điện: ≥ 100 MΩ (tại 500 V DC)
