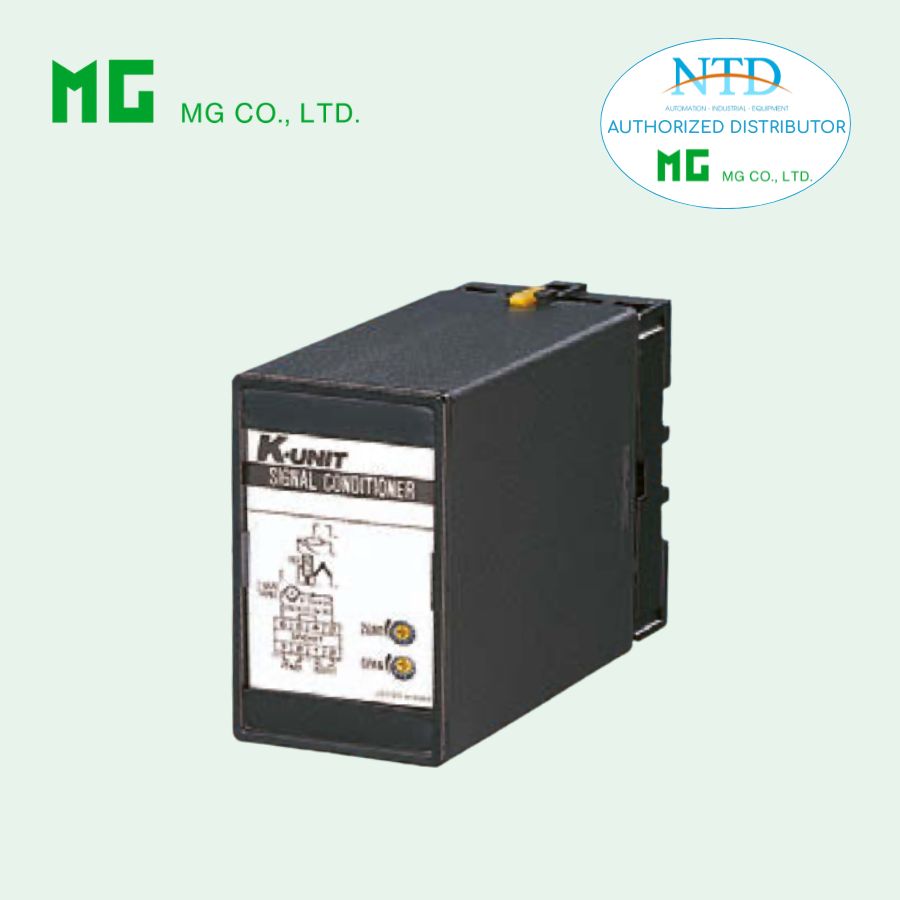

Bộ xử lý tín hiệu dạng trừ KSBS MG (M-System)

KSBS là bộ xử lý tín hiệu dạng trừ (Analog Subtractor) thuộc dòng K-UNIT, được thiết kế để nhận đồng thời hai tín hiệu DC đầu vào và xuất ra tín hiệu chuẩn tỷ lệ với hiệu số giữa chúng. Thiết bị giúp thực hiện các phép tính analog trực tiếp trong hệ thống điều khiển, từ đó tối ưu hóa việc giám sát và vận hành.

Với khả năng cách ly tín hiệu lên đến 2000 V AC, KSBS đảm bảo độ an toàn và ổn định cao, đặc biệt phù hợp trong các môi trường công nghiệp có nhiễu điện hoặc yêu cầu cách ly tín hiệu.

Đặc điểm nổi bật

• Xử lý đồng thời 2 tín hiệu đầu vào và tính toán hiệu số chính xác
• Công thức tính: Output = K1 × Input 1 – K2 × Input 2
• Hệ số K1, K2 điều chỉnh linh hoạt từ 0.10 đến 2.00
• Hỗ trợ đa dạng tín hiệu đầu vào/đầu ra (dòng và áp)
• Cách ly tín hiệu giữa input và output lên đến 2000 V AC
• Điều chỉnh zero và span ngay mặt trước thiết bị
• Thiết kế dạng plug-in, dễ dàng lắp đặt và thay thế
• Mật độ lắp đặt cao, tiết kiệm không gian tủ điện

Thông số kỹ thuật

Cấu hình chung

• Kiểu lắp: Plug-in
• Kết nối: Terminal vít M3.5
• Vật liệu vỏ: Nhựa chống cháy
• Cách ly: Input 1 / Input 2 – Output – Power
• Trọng lượng: Khoảng 400 g
• Lắp đặt: Gắn DIN rail hoặc bề mặt

Ngõ vào (Input)

• Số lượng: 2 kênh tín hiệu độc lập
• Tín hiệu dòng: 0 – 20 mA DC (đa dạng dải)
• Tín hiệu áp: -300 đến +300 V DC
• Điện trở đầu vào: ≥10 kΩ đến ≥1 MΩ tùy dải
• Span tối thiểu: 3 mV

Ngõ ra (Output)

• Tín hiệu dòng: 0 – 20 mA DC
• Tín hiệu áp: -10 đến +12 V DC
• Span tối thiểu: 1 mA (dòng), 5 mV (áp)
• Khả năng tải: tối đa 15 V (dòng), 10 mA (áp)

Nguồn cấp

• AC: 100 – 240 V AC (±10%), 50/60 Hz
• DC: 12 V hoặc 24 V DC
• Công suất tiêu thụ: khoảng 2 W

Hiệu năng

• Độ chính xác: ±0.2% (±0.4% khi K1 hoặc K2 > 1.0)
• Hệ số nhiệt: ±0.02%/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC / 1 phút

Ứng dụng phổ biến

• Tính toán chênh lệch giữa hai đại lượng như nhiệt độ, lưu lượng, áp suất
• Giám sát sai lệch trong hệ thống điều khiển (deviation monitoring)
• Ứng dụng trong hệ thống HVAC, xử lý nước, nhà máy sản xuất
• So sánh tín hiệu giữa hai cảm biến để phát hiện lỗi hoặc bất thường
• Tích hợp trong hệ thống điều khiển tự động cần xử lý tín hiệu analog phức tạp
