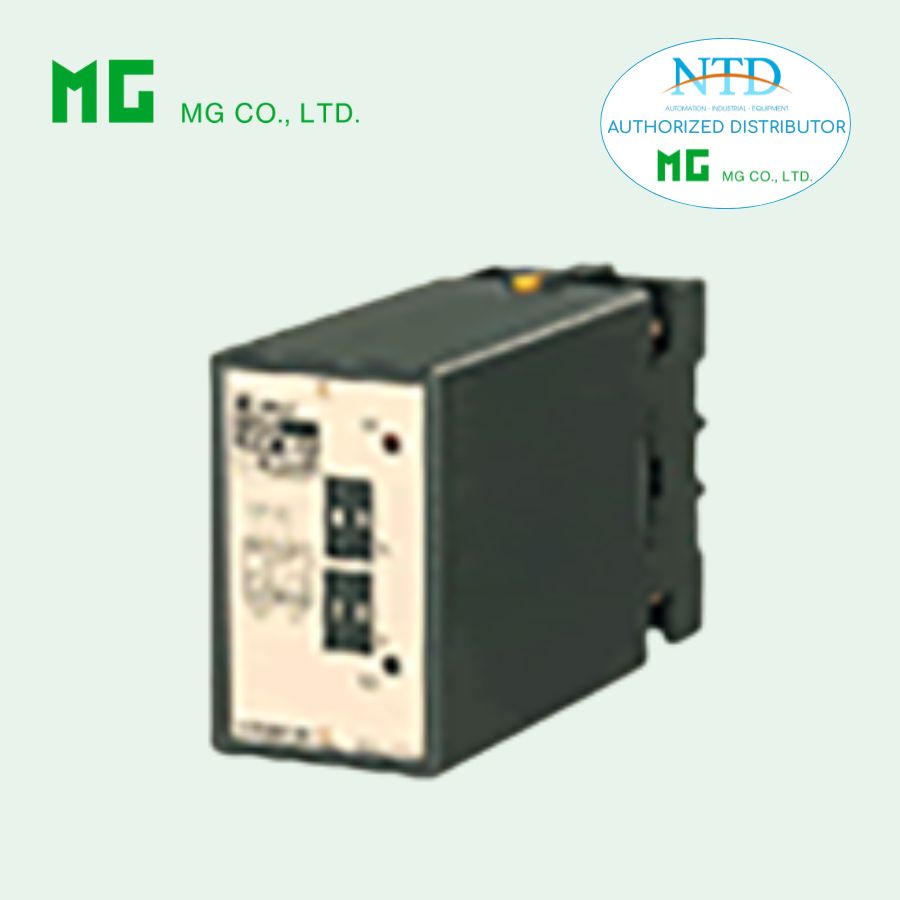

Bộ cảnh báo tín hiệu DC mô đun KSED của MG (M-System)

KSED K-UNIT DC Alarm là bộ chuyển đổi tín hiệu dạng cắm (plug-in signal conditioner) chuyên dùng để giám sát và cảnh báo tín hiệu analog DC (4-20mA, 0-10V, 1-5V…). Thiết bị cung cấp ngõ ra relay SPDT với khả năng cài đặt hai ngưỡng cảnh báo độc lập (Hi/Lo) thông qua công tắc xoay thumbwheel chính xác theo từng 1%.

Thiết kế nhỏ gọn, cách ly an toàn Input – Output – Power, phù hợp lắp DIN rail hoặc gắn mặt tủ trong các hệ thống tự động hóa công nghiệp.

Tính năng nổi bật KSED DC Alarm

• Cảnh báo kép 2 mức: High / Low (Dual Trip)

• Ngõ ra Relay SPDT (transfer contact)

• Cài đặt điểm cảnh báo bằng thumbwheel switch phía trước

• Điều chỉnh từ 0 – 99% dải đo, bước 1%

• Relay dạng kín, độ bền cơ khí cao (10⁷ lần đóng cắt)

• LED hiển thị trạng thái:

  • Đèn đỏ: Relay Hi kích hoạt

  • Đèn xanh: Relay Lo kích hoạt

• Tích hợp thời gian trễ khi cấp nguồn (~2 giây)

• Lắp đặt mật độ cao, tiết kiệm không gian tủ điện

Ứng Dụng KSED K-UNIT

Thiết bị được sử dụng rộng rãi trong:

• Hệ thống cảnh báo mức bồn

• Giám sát áp suất, lưu lượng, nhiệt độ

• Tủ điều khiển PLC

• Hệ thống SCADA

• Báo động an toàn trong nhà máy

Thông Tin Đặt Hàng

Model: KSED-[1]1-[2][3]
Ví dụ: KSED-61-K3/Q

[1] Ngõ vào (Input)

Dòng điện:

• A: 4 – 20 mA DC (250 Ω)

Điện áp:

• 4: 0 – 10 V DC

• 5: 0 – 5 V DC

• 6: 1 – 5 V DC
  (Điện trở ngõ vào ≥ 1 MΩ)

Ngõ ra (Output)

• Relay SPDT (Transfer contact)

[2] Nguồn cấp

• K3: 100 – 120 V AC (90 – 132 V)

• L3: 200 – 240 V AC (180 – 264 V)

• Tần số: 47 – 66 Hz

• Công suất tiêu thụ: ~2 VA

[3] Tùy chọn

• /C01: Silicone coating

• /C02: Polyurethane coating

• /C03: Rubber coating

• /S01: Terminal inox

Thông Số Kỹ Thuật Chi Tiết

Cách ly & Kết nối

• Cách ly: Input – Output – Power

• Terminal vít M3.5

• Vỏ nhựa chống cháy (màu đen)

• Lắp DIN rail hoặc gắn mặt tủ

• Trọng lượng: 300 g

Thông số Relay

• 100V AC @5A

• 120V AC @5A

• 240V AC @2.5A

• 30V DC @5A

• Điện áp đóng cắt tối đa: 250V AC / 30V DC

• Công suất tối đa: 600VA / 150W

• Tải tối thiểu: 5V DC @10mA

Hiệu suất hoạt động

• Độ chính xác điểm đặt: ±0.5%

• Độ lặp lại: ±0.05%

• Hệ số nhiệt: ±0.02%/°C

• Thời gian đáp ứng: ≤ 0.7 giây

• Điện trở cách điện: ≥100 MΩ

• Độ bền điện môi:

  • 2000V AC (Input/Output với Power)

  • 1500V AC (Input với Output)

Điều kiện môi trường

• Nhiệt độ làm việc: -5 đến +55°C

• Độ ẩm: 30 – 85% RH (không ngưng tụ)

Tiêu Chuẩn & Chứng Nhận

• EMC: EN 61000-6-4, EN 61000-6-2

• Low Voltage Directive: EN 61010-1

• Measurement Category II

• Pollution Degree 2
