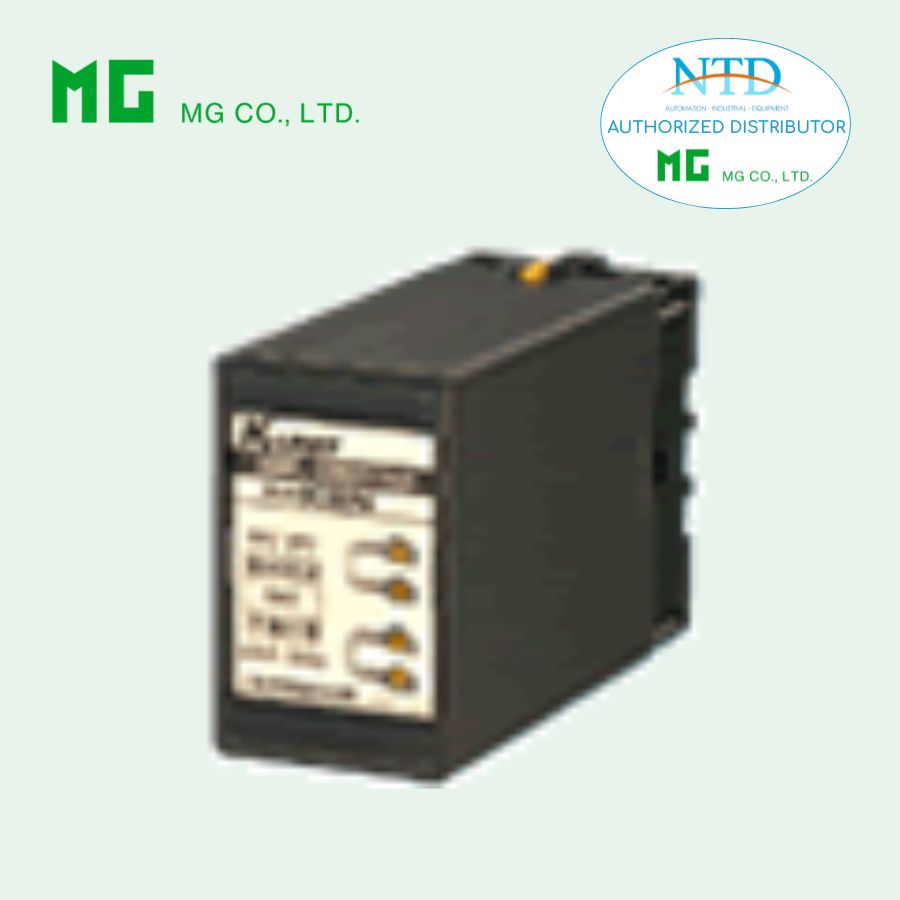

Bộ cách ly tín hiệu KSN/CE của MG (M-System)

KSN/CE là bộ cách ly tín hiệu loop-powered (Input Loop Powered Isolator) thuộc dòng K-UNIT, được thiết kế theo tiêu chuẩn CE nhằm đảm bảo an toàn và khả năng tương thích điện từ trong môi trường công nghiệp.

Với thiết kế không cần nguồn cấp riêng cho vòng ngõ ra, KSN/CE giúp đơn giản hóa hệ thống đấu nối, đồng thời tích hợp 2 kênh cách ly trong một thiết bị để tối ưu không gian. Sản phẩm đặc biệt phù hợp cho các hệ thống cần cách ly tín hiệu, loại bỏ nhiễu và ground loop giữa thiết bị hiện trường và phòng điều khiển.

Đặc điểm nổi bật

• Thiết kế loop-powered, không cần cấp nguồn cho output loop → giảm chi phí và dây dẫn.
• Tích hợp 2 kênh độc lập trong 1 thiết bị, tiết kiệm không gian tủ điện.
• Cách ly tín hiệu giữa input – output và giữa các kênh, điện áp cách ly đến 500 V DC.
• Loại bỏ ground loop và nhiễu tín hiệu, tăng độ ổn định hệ thống.
• Khả năng tải lên đến 350 Ω với tín hiệu 4–20 mA.
• Điều chỉnh zero và span linh hoạt ngay trên mặt trước thiết bị.
• Đạt chuẩn CE, đáp ứng các yêu cầu EMC và RoHS trong môi trường công nghiệp châu Âu.
• Thiết kế plug-in, lắp DIN rail hoặc bề mặt, phù hợp hệ thống mật độ cao.

Thông số kỹ thuật

• Số kênh: 2 kênh
• Ngõ vào / Ngõ ra:
  • 4–20 mA → 1–5 V
  • 10–50 mA → 1–5 V
  • 4–20 mA → 4–20 mA
  • 10–50 mA → 4–20 mA
• Đặc tính điện:
  • Input impedance: ~250 Ω (4–20 mA), ~100 Ω (10–50 mA)
  • Output load:
    • Voltage output ≥ 50 kΩ
    • Current output: 50 – 350 Ω hoặc 50 – 600 Ω
• Dải hoạt động:
  • 3 – 22 mA (4–20 mA)
  • 7 – 55 mA (10–50 mA)
• Hiệu suất:
  • Accuracy: ±0.1 %
  • Temp. coefficient: ±0.02 %/°C
  • Response time:
    • Voltage output: ≤ 0.5 s
    • Current output: ~8 – 15 ms
  • Load effect: tối đa 0.015 %/Ω (tuỳ dải tải)
  • Insulation resistance: ≥100 MΩ (500 V DC)
• Độ bền điện:
  • 500 V AC (input ↔ output)
  • 1500 V AC (giữa các kênh)
  • 2300 V AC (so với ground)
• Điều chỉnh:
  • Zero: -5 đến +5 % (voltage), -0.5 đến +0.5 % (current)
  • Span: 95–105 % (voltage), 98.5–101.5 % (current)
• Môi trường hoạt động:
  • Nhiệt độ: -5 đến +55°C
  • Độ ẩm: 30 – 90 % RH (không ngưng tụ)
• Lắp đặt & vật lý:
  • Plug-in, terminal M3.5
  • Gắn DIN rail hoặc bề mặt
  • Trọng lượng: ~400 g
  • Housing: Nhựa chống cháy
• Tiêu chuẩn & chứng nhận:
  • EMC: EN 61000-6-4, EN 61000-6-2
  • RoHS compliant

Ứng dụng phổ biến

• Cách ly tín hiệu giữa thiết bị hiện trường và hệ thống điều khiển (PLC, DCS, SCADA).
• Loại bỏ nhiễu và vòng lặp đất (ground loop) trong các hệ thống đo lường phức tạp.
• Ứng dụng trong hệ thống telemetry, truyền tín hiệu khoảng cách xa.
• Chuyển đổi tín hiệu dòng – áp (4–20 mA ↔ 1–5 V) hoặc giữ nguyên tín hiệu dòng.
• Triển khai nhanh trong hệ thống không có sẵn nguồn cấp, nhờ thiết kế loop-powered.
