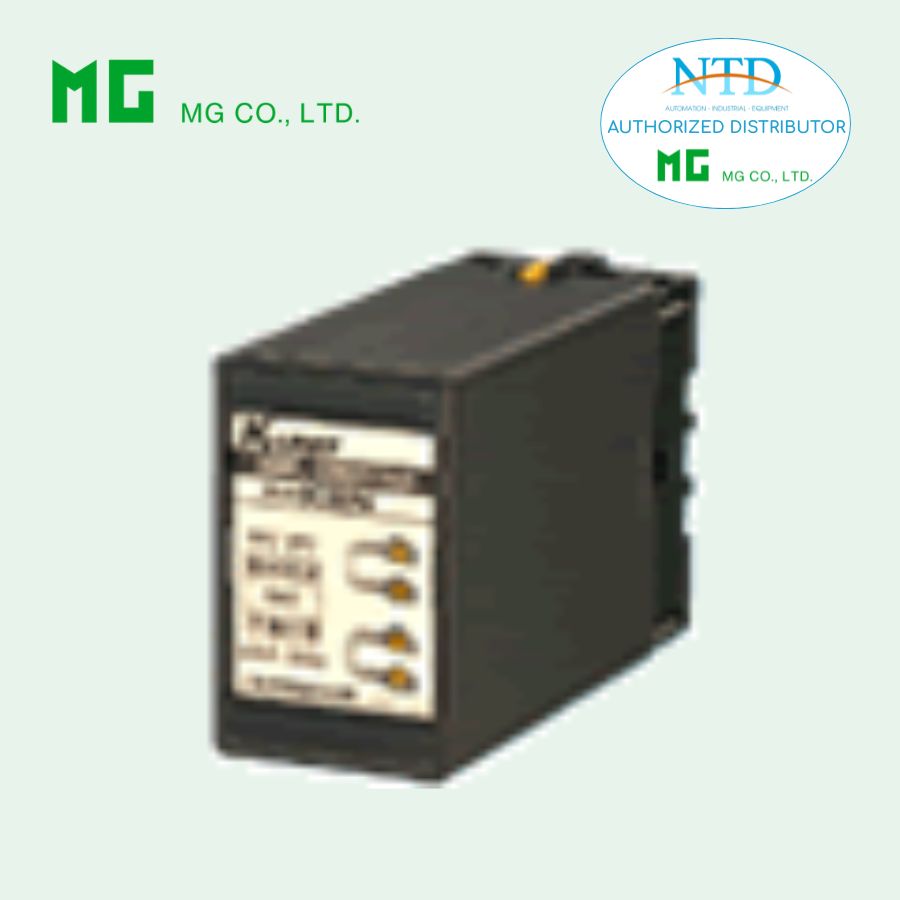

Bộ cách ly tín hiệu mô đun KSN của MG (M-System)

KSN là bộ cách ly tín hiệu dạng loop-powered (Input Loop Powered Isolator) thuộc dòng K-UNIT, được thiết kế để cách ly và chuyển đổi tín hiệu mà không cần nguồn cấp riêng cho vòng ngõ ra. Với thiết kế 2 kênh trong cùng một thiết bị, KSN giúp tối ưu không gian lắp đặt và giảm chi phí hệ thống.

Sản phẩm đặc biệt phù hợp trong các hệ thống đo lường – điều khiển cần loại bỏ nhiễu, chống vòng lặp đất (ground loop) và đảm bảo tín hiệu ổn định giữa thiết bị hiện trường và phòng điều khiển.

Đặc điểm nổi bật

• Thiết kế loop-powered, không cần cấp nguồn riêng cho output loop.
• Tích hợp 2 kênh trong 1 thiết bị, tiết kiệm không gian và chi phí.
• Cách ly tín hiệu đầu vào – đầu ra và giữa các kênh, điện áp cách ly lên đến 500 V DC.
• Loại bỏ nhiễu và ground loop, tăng độ ổn định hệ thống.
• Khả năng drive tải lên đến 350 Ω với tín hiệu 4–20 mA.
• Điều chỉnh zero và span trực tiếp, linh hoạt khi hiệu chuẩn.
• Thiết kế plug-in, lắp DIN rail hoặc bề mặt, phù hợp tủ điện công nghiệp mật độ cao.

Thông số kỹ thuật

• Số kênh: 2 kênh độc lập
• Ngõ vào / Ngõ ra:
  • 4–20 mA → 1–5 V
  • 10–50 mA → 1–5 V
  • 4–20 mA → 4–20 mA
  • 10–50 mA → 4–20 mA
• Trở kháng & tải:
  • Input impedance: ~250 Ω (4–20 mA), ~100 Ω (10–50 mA)
  • Output load:
    • Voltage output ≥ 50 kΩ
    • Current output: 50 – 350 Ω hoặc 50 – 600 Ω (tùy loại)
• Dải hoạt động:
  • 3 – 22 mA (4–20 mA input)
  • 7 – 55 mA (10–50 mA input)
• Hiệu suất:
  • Accuracy: ±0.1 %
  • Temp. coefficient: ±0.02 %/°C
  • Response time:
    • Voltage output: ≤ 0.5 s
    • Current output: ~8 – 15 ms
  • Insulation resistance: ≥100 MΩ (500 V DC)
  • Dielectric strength:
    • 500 V AC (input ↔ output)
    • 1500 V AC (giữa các kênh)
    • 2000 V AC (so với ground)
• Điều chỉnh:
  • Zero: -5 đến +5 % (voltage), -0.5 đến +0.5 % (current)
  • Span: 95–105 % (voltage), 98.5–101.5 % (current)
• Môi trường hoạt động:
  • Nhiệt độ: -5 đến +55°C
  • Độ ẩm: 30 – 90 % RH (không ngưng tụ)
• Lắp đặt:
  • Plug-in, terminal M3.5
  • Gắn DIN rail hoặc bề mặt
  • Trọng lượng: ~200 g

Ứng dụng phổ biến

• Cách ly tín hiệu giữa thiết bị hiện trường và phòng điều khiển (PLC, DCS, SCADA).
• Loại bỏ nhiễu và ground loop trong các hệ thống đo lường cũ hoặc phức tạp.
• Ứng dụng trong hệ thống telemetry, truyền tín hiệu khoảng cách xa.
• Chuyển đổi tín hiệu dòng sang áp (4–20 mA → 1–5 V) hoặc ngược lại.
• Tối ưu hệ thống không có sẵn nguồn cấp, nhờ thiết kế loop-powered.
