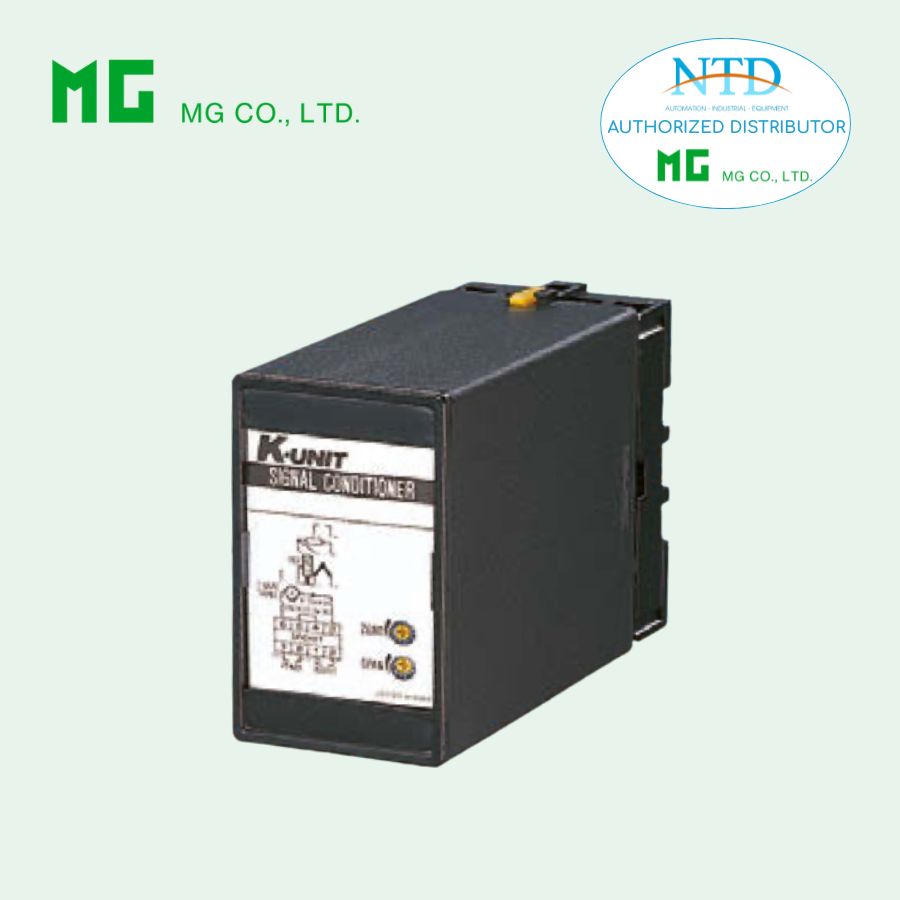

Bộ chuyển đổi tín hiệu KSP của MG (M-System)

KSP là bộ chuyển đổi tín hiệu tần số thấp thuộc dòng K-UNIT, được thiết kế để chuyển đổi tín hiệu xung từ các cảm biến dạng pulse thành tín hiệu analog tiêu chuẩn (dòng hoặc áp). Thiết bị hỗ trợ cách ly tín hiệu lên đến 2000 V AC, đảm bảo an toàn và ổn định trong các hệ thống đo lường và điều khiển công nghiệp. Với khả năng xử lý dải tần rộng từ 0 – 10 kHz và thiết kế nhỏ gọn dạng cắm (plug-in), KSP là giải pháp tối ưu cho các ứng dụng đo lưu lượng và giám sát tín hiệu xung.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu xung (pulse) sang tín hiệu analog tiêu chuẩn (4–20 mA, 0–10 V,…)
• Hỗ trợ đầu vào dạng tiếp điểm khô (dry contact) hoặc xung điện áp
• Cách ly tín hiệu giữa input – output – nguồn lên đến 2000 V AC
• Xử lý tín hiệu tần số thấp từ 0 – 50 Hz đến 10 kHz
• Tích hợp chức năng low-end cutout giúp loại bỏ nhiễu tín hiệu ở mức thấp
• Điều chỉnh zero và span trực tiếp trên thiết bị
• Thiết kế module cắm mật độ cao, dễ lắp đặt trên DIN rail hoặc bề mặt

Thông số kỹ thuật

Thông số chung

• Kiểu lắp đặt: Plug-in
• Kết nối: Terminal vít M3.5
• Vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Input – Output – Power
• Khối lượng: 350 g

Ngõ vào

• Loại tín hiệu:
◦ Dry contact hoặc open collector
◦ Xung điện áp (2 – 50 Vp-p)
• Dải tần: 0 – 50 Hz đến 10 kHz
• Duty ratio: 20 – 80 %
• Trở kháng đầu vào: ≥ 100 kΩ (voltage pulse)

Ngõ ra

• Dòng: 0 – 20 mA DC
• Áp: -10 đến +12 V DC
• Minimum span:
◦ 1 mA (dòng)
◦ 5 mV (áp)

Nguồn cấp

• AC: 100 – 240 V AC (±10 %, 50/60 Hz)
• DC: 12 V hoặc 24 V DC
• Công suất tiêu thụ: khoảng 2.5 VA / 2.5 W

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

Hiệu năng

• Độ chính xác: ±0.3 %
• Hệ số nhiệt: ±0.02 %/°C
• Thời gian đáp ứng:
◦ ~2 giây (0 – 50 Hz)
◦ ~0.5 giây (đến 10 kHz)
• Ripple: ≤ 0.2 %p-p
• Điện trở cách ly: ≥ 100 MΩ
• Độ bền điện môi: 2000 V AC / 1 phút

Ứng dụng phổ biến

• Đo và chuyển đổi tín hiệu từ lưu lượng kế thể tích (positive displacement flowmeter)
• Ứng dụng với turbine flowmeter và vortex flowmeter
• Xử lý tín hiệu từ cảm biến tiệm cận (proximity switch)
• Hệ thống giám sát và điều khiển tín hiệu xung trong công nghiệp
• Tích hợp trong các hệ thống PLC, DCS cần chuyển đổi tín hiệu tần số sang analog
