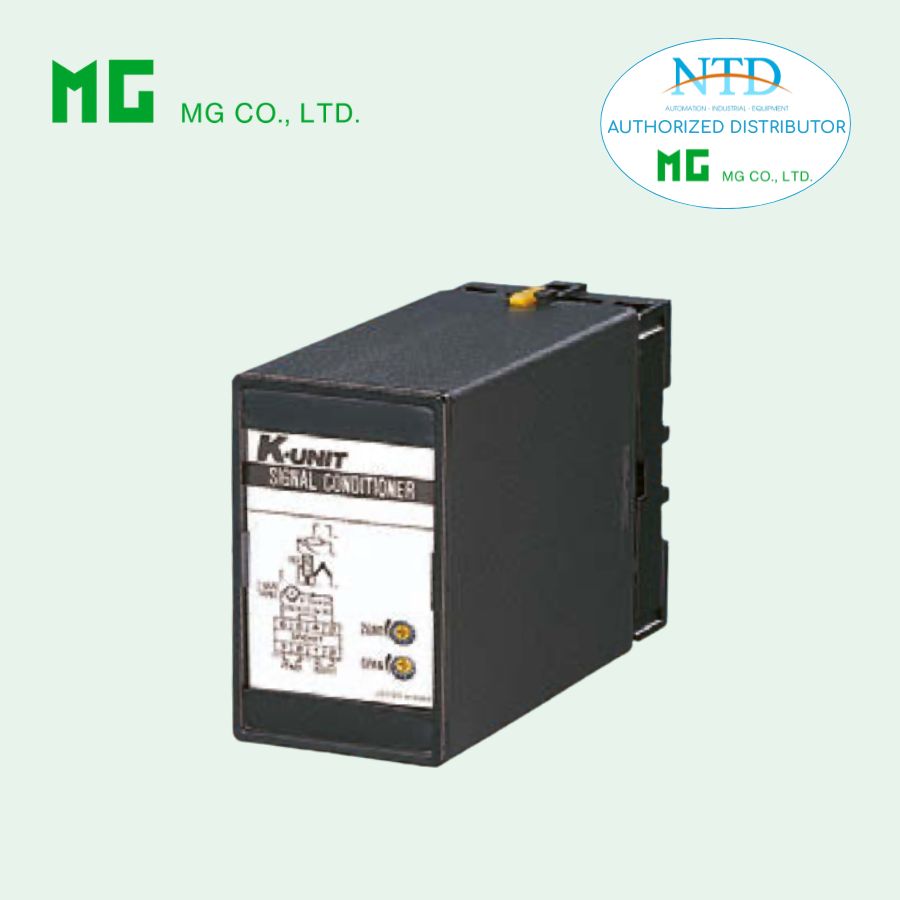

Bộ chuyển đổi tín hiệu tần số thấp KSP-ME của MG (M-System)

KSP-ME là bộ chuyển đổi tín hiệu tần số thấp chuyên dụng thuộc dòng K-UNIT, được thiết kế để nhận tín hiệu xung từ cổng FM của biến tần Mitsubishi và chuyển đổi thành tín hiệu analog tiêu chuẩn (dòng hoặc áp). Thiết bị hỗ trợ cách ly lên đến 2000 V AC, đảm bảo độ an toàn và ổn định trong hệ thống điều khiển. Với khả năng xử lý tín hiệu xung chính xác và tương thích trực tiếp với các dòng biến tần Mitsubishi FREQROL và MELTRAC, KSP-ME là giải pháp tối ưu cho các ứng dụng giám sát và điều khiển công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi trực tiếp tín hiệu xung từ cổng FM của biến tần Mitsubishi sang tín hiệu analog
• Tương thích với nhiều dòng biến tần Mitsubishi như FREQROL (A700, D700, E700, F800,…) và MELTRAC
• Hỗ trợ tín hiệu đầu vào dạng xung điện áp (voltage pulse)
• Cách ly tín hiệu giữa input – output – nguồn lên đến 2000 V AC
• Tích hợp bộ lọc CR giúp ổn định tín hiệu đầu vào
• Có chức năng low-end cutout giảm nhiễu tín hiệu ở dải thấp
• Điều chỉnh zero và span linh hoạt ngay trên thiết bị
• Thiết kế dạng module cắm, tối ưu không gian lắp đặt

Thông số kỹ thuật

Thông số chung

• Kiểu lắp đặt: Plug-in
• Kết nối: Terminal vít M3.5
• Vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Input – Output – Power
• Khối lượng: 350 g

Ngõ vào

• Loại tín hiệu: Xung điện áp (voltage pulse – dạng sóng vuông)
• Dải tần: 0 – 50 Hz đến 0 – 1440 Hz
• Biên độ tín hiệu:
◦ Mức cao (VH): 4 ±0.7 – 50 V
◦ Mức thấp (VL): 1 ±0.7 V
• Trở kháng đầu vào: ≥ 7 kΩ
• Thời gian xung tối thiểu: ≥ 280 μsec (Hi/Lo)

Ngõ ra

• Dòng: 0 – 20 mA DC
• Áp: -10 đến +12 V DC
• Minimum span:
◦ 1 mA (dòng)
◦ 5 mV (áp)

Nguồn cấp

• AC: 100 – 240 V AC (±10 %, 50/60 Hz)
• DC: 12 V hoặc 24 V DC
• Công suất tiêu thụ: khoảng 2.5 VA / 2.5 W

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

Hiệu năng

• Độ chính xác: ±0.3 %
• Hệ số nhiệt: ±0.02 %/°C
• Thời gian đáp ứng:
◦ ~2 giây (0 – 50 Hz)
◦ ~0.5 giây (đến 1440 Hz)
• Ripple: ≤ 0.2 %p-p
• Điện trở cách ly: ≥ 100 MΩ
• Độ bền điện môi: 2000 V AC / 1 phút

Ứng dụng phổ biến

• Chuyển đổi tín hiệu từ biến tần Mitsubishi sang hệ thống PLC/DCS
• Giám sát tốc độ động cơ thông qua tín hiệu tần số từ biến tần
• Ứng dụng trong hệ thống đo lưu lượng sử dụng flowmeter (turbine, vortex,…)
• Kết nối và chuẩn hóa tín hiệu trong hệ thống điều khiển công nghiệp
• Tích hợp trong các hệ thống tự động hóa yêu cầu chuyển đổi tín hiệu xung sang analog
