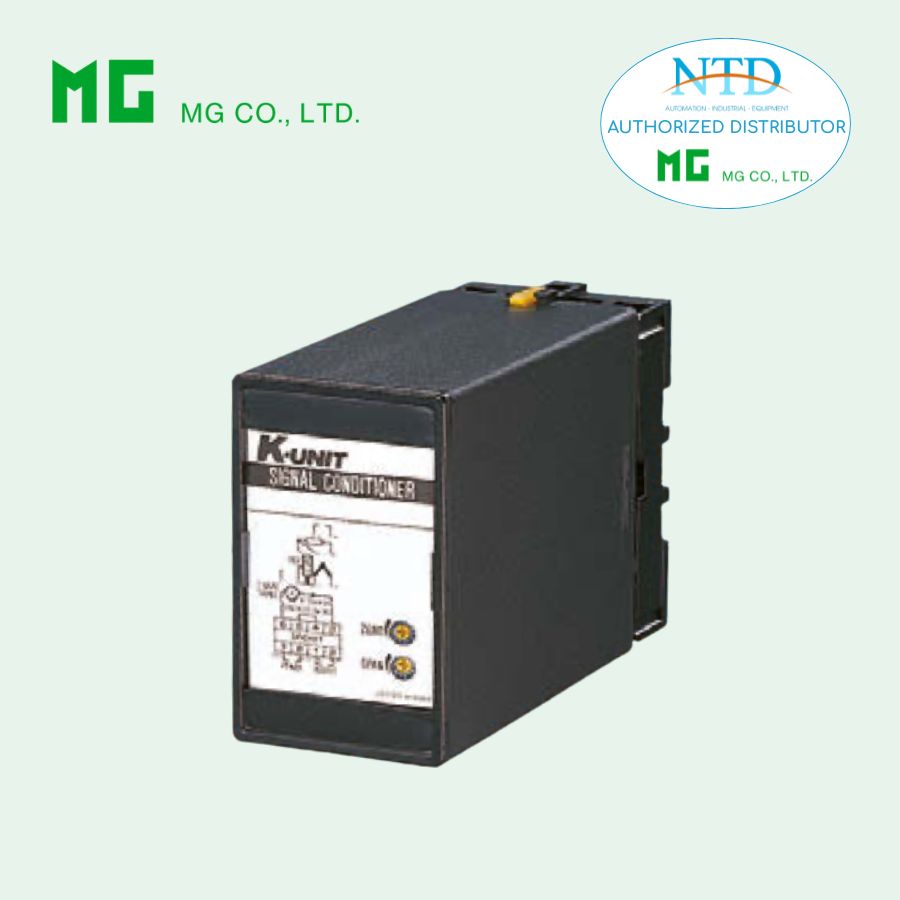

Bộ chuyển đổi tín hiệu thermocouple KTS/CE của MG (M-System)

KTS/CE là bộ chuyển đổi tín hiệu thermocouple thuộc dòng K-UNIT, được thiết kế theo tiêu chuẩn CE với khả năng cách ly tín hiệu hoàn toàn, nhận trực tiếp đầu vào từ thermocouple và xuất ra tín hiệu chuẩn công nghiệp như 4–20 mA hoặc 0–10 V. Thiết bị cung cấp bù nhiệt mối hàn lạnh (CJC) chính xác, bảo vệ burnout và có tùy chọn phản hồi nhanh, phù hợp với các ứng dụng đo nhiệt độ công nghiệp cần độ ổn định và an toàn điện cao.

Đặc điểm nổi bật

• Nhận tín hiệu trực tiếp từ thermocouple, xuất tín hiệu chuẩn hóa
• Linearization 7-segment giúp đo chính xác trong khoảng nhiệt hẹp
• Bảo vệ burnout (upscale, downscale, no burnout tùy chọn)
• Bù nhiệt mối hàn lạnh chính xác, hỗ trợ đo span hẹp
• Cách ly tín hiệu giữa input – output – nguồn, an toàn cao
• Phiên bản phản hồi nhanh tùy chọn (~25 ms)
• Thiết kế plug-in, tiết kiệm không gian lắp đặt
• Tuân thủ các tiêu chuẩn CE, EMC, Low Voltage Directive, RoHS

Thông số kỹ thuật

Thông số chung

• Kiểu lắp đặt: Plug-in
• Kết nối: Terminal vít M3.5, thép mạ crom
• Vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Input – Output – Power
• Khối lượng: 350 g

Ngõ vào

• Loại tín hiệu: Thermocouple (PR, K, E, J, T, B, R, S, N)
• Dải nhiệt độ tùy loại: -270 đến +3308°F / -270 đến +1820°C
• Minimum span: 3 mV hoặc 50–780°C tùy loại T/C
• Burnout sensing: 0.1 μA
• Input resistance: ≥ 30 kΩ

Ngõ ra

• Dòng: 0 – 20 mA DC
• Áp: -10 đến +12 V DC
• Minimum span: 1 mA / 5 mV
• Load resistance: 15 V max (dòng), 1 mA max tại ≥ 3 V (áp)

Nguồn cấp

• AC: 200 – 240 V AC ±10 %, 50/60 Hz
• DC: 12 V hoặc 24 V DC
• Công suất tiêu thụ: 2 – 2.6 W

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Surface hoặc DIN rail

Hiệu năng

• Độ chính xác: ±0.3 %
• Sai số bù nhiệt mối hàn lạnh: ±0.5°C – ±1°C tùy loại T/C
• Hệ số nhiệt: ±0.02 %/°C
• Thời gian phản hồi burnout: ≤ 10 giây
• Line voltage effect: ±0.1 %
• Điện trở cách ly: ≥ 100 MΩ
• Độ bền điện môi: 1350 V AC (input – output), 2300 V AC (input/output – nguồn)

Tiêu chuẩn & chứng nhận CE

• EMC Directive: EMI EN 61000-6-4, EMS EN 61000-6-2
• Low Voltage Directive: EN 61010-1, Installation Category II, Pollution Degree 2
• RoHS Directive
• CE marking với cách ly tín hiệu an toàn

Ứng dụng phổ biến

• Đo nhiệt độ chính xác trong lò điện, dây chuyền sản xuất và hệ thống nhiệt công nghiệp
• Đo span hẹp yêu cầu bù mối hàn lạnh chính xác
• Kết nối với recorder, PLC/DCS trong hệ thống tự động hóa
• Truyền tín hiệu nhiệt độ từ thermocouple ở khoảng cách xa
• Ứng dụng trong các hệ thống cần tuân thủ CE và yêu cầu cách ly an toàn điện cao
