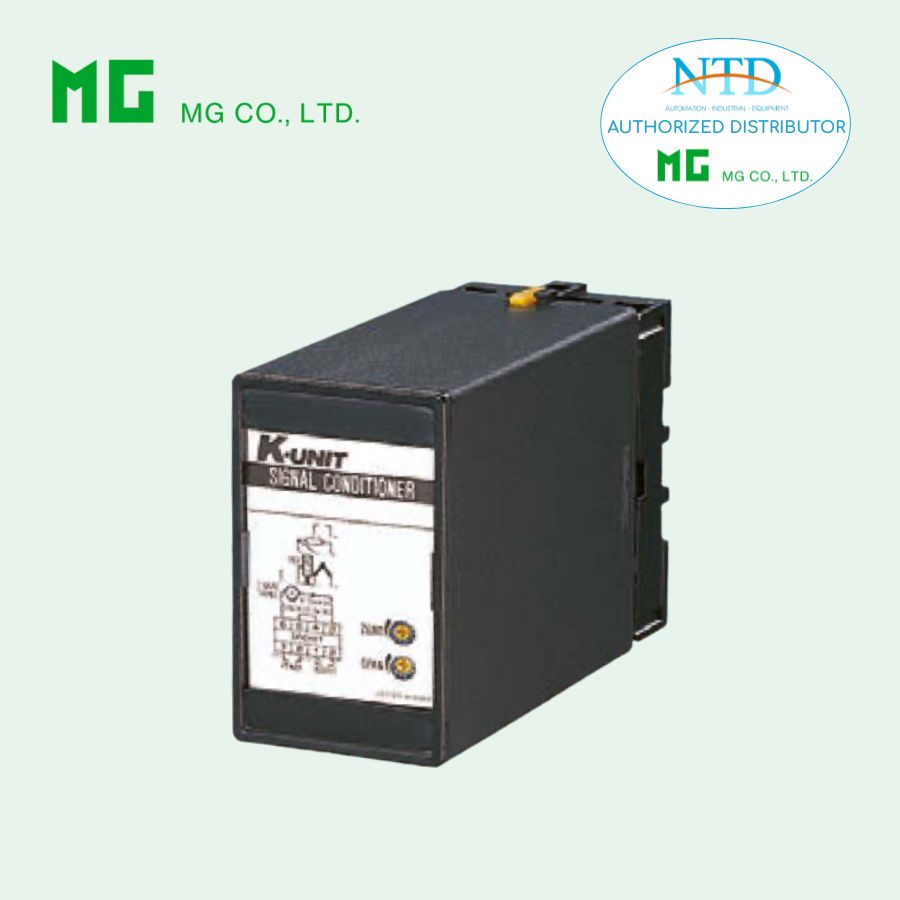

Bộ truyền tín hiệu không cách ly KV của MG (M-System)

KV là bộ truyền tín hiệu không cách ly thuộc dòng K-UNIT, được thiết kế plug-in để chuyển đổi tín hiệu DC đầu vào thành tín hiệu chuẩn cho quá trình, đồng thời duy trì độ chính xác cao và khả năng mở rộng tải. Thiết bị lý tưởng cho các ứng dụng cần scale tín hiệu dòng hoặc điện áp, hoặc làm bộ đệm tín hiệu chuẩn trong hệ thống tự động hóa.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC đầu vào thành tín hiệu chuẩn cho quá trình
• Thiết kế plug-in, gắn tiết kiệm không gian (high-density mounting)
• Có khả năng mở rộng tải lên đến +500 Ω với tín hiệu 4 – 20 mA
• Hỗ trợ nhiều loại tín hiệu dòng và điện áp DC
• Điều chỉnh Zero và Span dễ dàng trên mặt trước
• Lắp đặt linh hoạt trên mặt phẳng hoặc thanh DIN
• Ứng dụng lý tưởng cho scale tín hiệu và buffer tín hiệu chuẩn

Thông số kỹ thuật

Thông số chung

• Kiểu lắp đặt: Plug-in
• Kết nối: Terminal vít M3.5, thép mạ crom (tùy chọn thép không gỉ)
• Vỏ: Nhựa chống cháy (đen)
• Khối lượng: 300 g
• Isolation: Input hoặc Output đến nguồn
• Overrange output: -10 đến +120 % tại 1 – 5 V
• Zero adjustment: -5 đến +5 %
• Span adjustment: 95 đến 105 %

Ngõ vào

• Dòng DC: 0 – 20 mA, 4 – 20 mA, 0 – 16 mA, 0 – 10 μA,… tùy mã lựa chọn
• Điện áp DC: -300 đến +300 V, 0 – 10 mV đến ±10 V, tùy mã lựa chọn
• Input resistance: từ ≥10 kΩ đến ≥1 MΩ tùy span
• Shunt resistor tích hợp cho các tín hiệu dòng

Ngõ ra

• Dòng DC: 0 – 20 mA DC
• Điện áp DC: -10 đến +12 V DC
• Minimum span: 1 mA / 5 mV
• Load resistance: Output drive 15 V max (dòng), 10 mA max (áp)

Nguồn cấp

• AC: 100 – 240 V AC ±10 %, 50/60 Hz, ~2 VA
• DC: 12 hoặc 24 V DC ±10 %, ripple ≤10 %p-p, ~2 W

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Surface hoặc DIN rail

Hiệu năng

• Độ chính xác: ±0.1 %
• Hệ số nhiệt: ±0.02 %/°C
• Thời gian đáp ứng: ≤0.5 giây (0–90 %)
• Line voltage effect: ±0.1 %
• Điện trở cách ly: ≥100 MΩ với 500 V DC
• Dielectric strength: 2000 V AC @1 phút (input/output – nguồn)

Ứng dụng phổ biến

• Scale tín hiệu mV, điện áp và dòng DC trong hệ thống tự động hóa
• Làm bộ đệm tín hiệu chuẩn để tăng khả năng tải tín hiệu
• Tích hợp trong PLC, SCADA hoặc các hệ thống đo lường công nghiệp
• Ứng dụng trong nhà máy hóa chất, nhiệt điện, xử lý nước, và dây chuyền sản xuất công nghiệp
