Bộ cộng tín hiệu analog KWADS của MG (M-System)

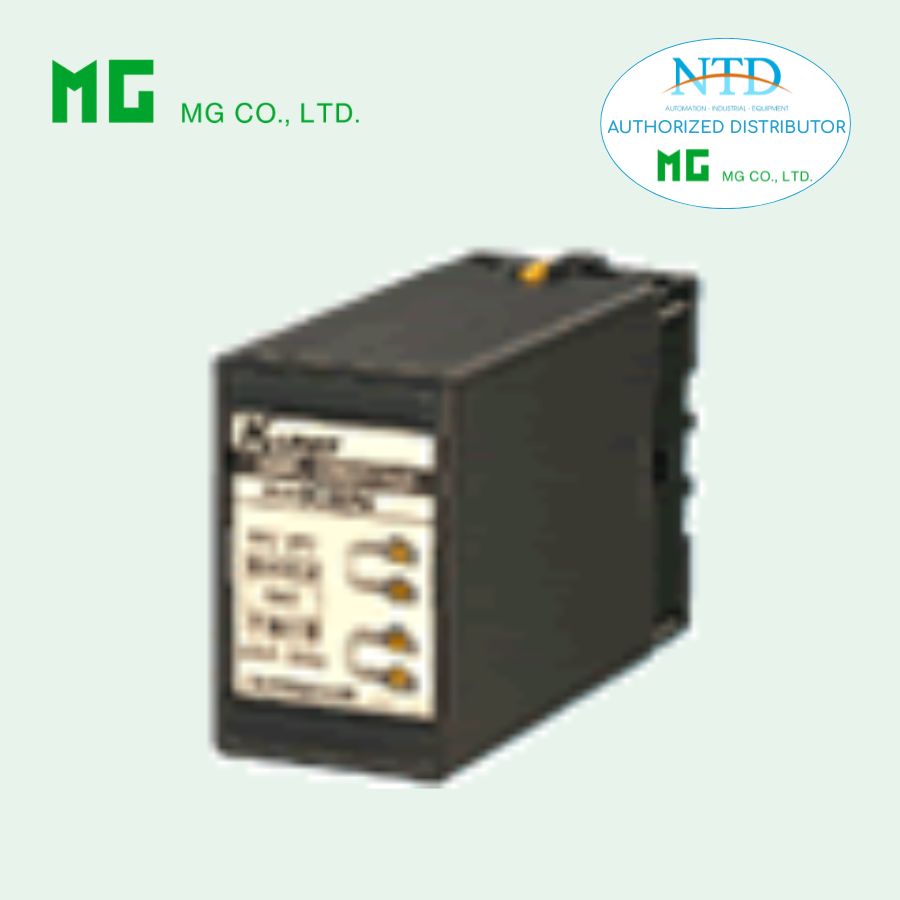

KWADS là bộ cộng tín hiệu analog (Analog Adder) thuộc dòng Plug-in Signal Conditioners K-UNIT, được thiết kế để tiếp nhận đồng thời hai tín hiệu đầu vào và xuất ra tín hiệu tỷ lệ với tổng của chúng. Thiết bị đặc biệt phù hợp trong các hệ thống đo lường và điều khiển công nghiệp yêu cầu xử lý, tổng hợp nhiều tín hiệu analog một cách chính xác và ổn định.

Với khả năng cách ly hoàn toàn giữa các đầu vào và đầu ra, cùng thiết kế nhỏ gọn, KWADS giúp nâng cao độ tin cậy của hệ thống và tối ưu không gian lắp đặt trong tủ điện.

Đặc điểm nổi bật

• Cộng hai tín hiệu analog độc lập và xuất ra tín hiệu tổng theo công thức:
Output = K1 × Input 1 + K2 × Input 2

• Hỗ trợ hai đầu ra độc lập, linh hoạt trong việc truyền tín hiệu đến nhiều hệ thống khác nhau

• Cách ly điện hoàn toàn giữa Input 1, Input 2, Output 1, Output 2 và nguồn cấp

• Cho phép tùy chỉnh hệ số K1, K2 trong khoảng 0.10 – 2.00 theo yêu cầu ứng dụng

• Hỗ trợ đa dạng dải tín hiệu điện áp và dòng điện tiêu chuẩn

• Thiết kế dạng module cắm (plug-in), mật độ lắp đặt cao, dễ bảo trì

• Có thể tinh chỉnh zero và span riêng biệt cho từng đầu ra

Thông số kỹ thuật

Nguyên lý hoạt động

• Công thức xử lý:
Output = K1 × Input 1 + K2 × Input 2
• K1, K2 được cài đặt trước theo yêu cầu (factory setting)

Tín hiệu đầu vào

• Điện áp DC: từ mV đến ±300 V DC
• Dải tối thiểu: 3 mV
• Trở kháng đầu vào:

• ≥ 10 kΩ (3 – 100 mV)
• ≥ 100 kΩ (0.1 – 1 V)
• ≥ 1 MΩ (≥ 1 V)

Tín hiệu đầu ra

• Dòng điện:

• 0 – 20 mA DC
• Span tối thiểu: 1 mA
• Điện áp tải:
  • Output 1: tối đa 12 V
  • Output 2: tối đa 7 V

• Điện áp:

• -10 đến +12 V DC
• Span tối thiểu: 5 mV
• Dòng tải: tối đa 1 mA

Độ chính xác & hiệu suất

• Độ chính xác:

• ±0.2 %
• ±0.4 % khi K1 hoặc K2 > 1.00

• Hệ số nhiệt: ±0.02 %/°C

• Thời gian đáp ứng: ≤ 0.5 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách ly & an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

• 2000 V AC (input/output với nguồn)
• 1000 V AC (giữa Output 1 và Output 2)

Lắp đặt & môi trường

• Nguồn cấp:

• AC: 100 – 240 V
• DC: 12 / 24 V

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: DIN rail hoặc gắn bề mặt

• Trọng lượng: khoảng 400 g

Ứng dụng phổ biến

• Cộng tín hiệu từ nhiều cảm biến (nhiệt độ, áp suất, lưu lượng…) để tạo tín hiệu tổng

• Ứng dụng trong hệ thống điều khiển cần tính toán tuyến tính giữa nhiều biến đầu vào

• Tổng hợp tín hiệu trong hệ thống đo lường năng lượng hoặc vật liệu

• Ứng dụng trong hệ thống điều khiển quá trình (process control) yêu cầu xử lý đa tín hiệu

• Tích hợp trong hệ thống SCADA, DCS để chuẩn hóa và xử lý dữ liệu đầu vào

KWADS là giải pháp lý tưởng cho các ứng dụng cần xử lý và tổng hợp tín hiệu analog một cách linh hoạt, chính xác và an toàn, đặc biệt trong các hệ thống công nghiệp hiện đại yêu cầu độ ổn định và khả năng mở rộng cao.
