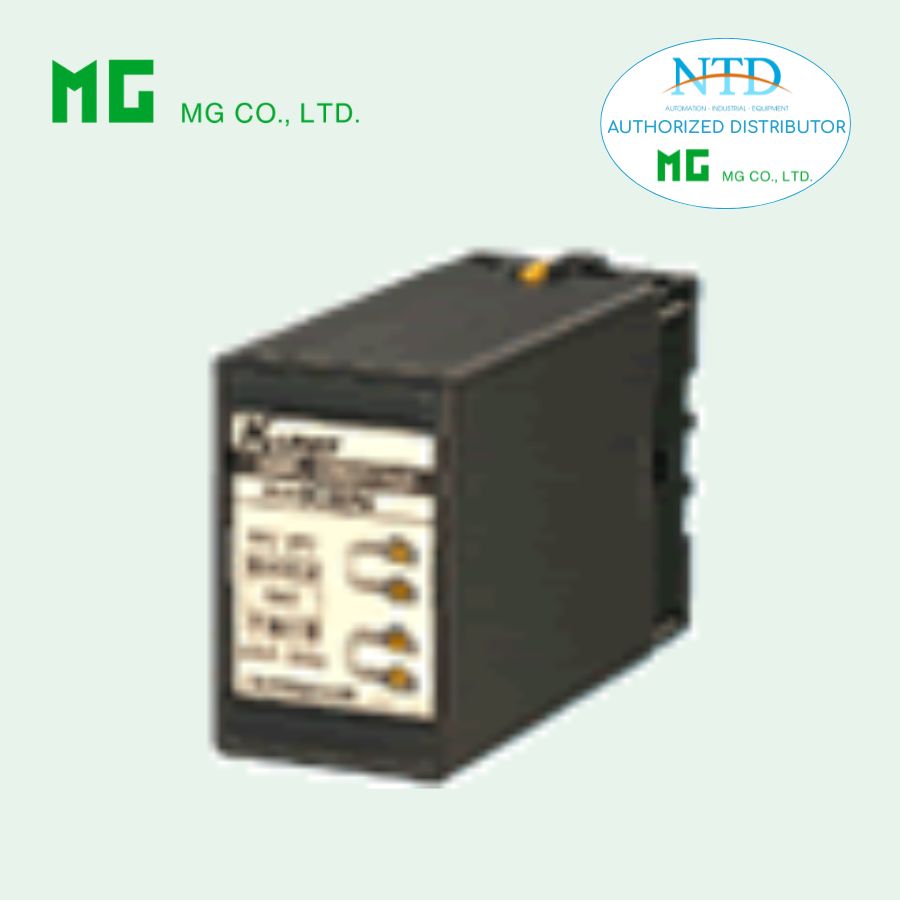

Bộ cấp nguồn vòng dòng KWDNY MG (M-System)

KWDNY là bộ cấp nguồn vòng dòng (Current Loop Supply) thuộc dòng K-UNIT, được tích hợp chức năng căn bậc hai (square root extraction) và hai ngõ ra cách ly độc lập. Thiết bị được thiết kế để cấp nguồn và xử lý tín hiệu 4 – 20 mA từ các transmitter 2 dây, đặc biệt phù hợp với các ứng dụng đo lưu lượng cần tuyến tính hóa tín hiệu.

Với khả năng cách ly cao, xử lý tín hiệu chính xác và thiết kế nhỏ gọn dạng plug-in, KWDNY giúp nâng cao độ ổn định và an toàn cho hệ thống đo lường – điều khiển trong môi trường công nghiệp.

Đặc điểm nổi bật

• Cấp nguồn cho vòng dòng 4 – 20 mA DC, tương thích với transmitter 2 dây và smart transmitter

• Tích hợp chức năng căn bậc hai (square root extraction), phù hợp cho các ứng dụng đo lưu lượng (flow)

• Hai ngõ ra độc lập (Output 1 và Output 2), linh hoạt truyền tín hiệu đến nhiều hệ thống

• Cách ly hoàn toàn giữa input, output và nguồn cấp (lên đến 2000 V AC)

• Bảo vệ ngắn mạch với dòng giới hạn, đảm bảo an toàn vận hành

• Cho phép tinh chỉnh zero và span riêng biệt cho từng đầu ra

• Hỗ trợ nhiều chuẩn tín hiệu đầu ra: dòng và điện áp

• Thiết kế module cắm (plug-in), tối ưu không gian lắp đặt

Thông số kỹ thuật

Tín hiệu đầu vào

• Dòng điện: 4 – 20 mA DC
• Điện trở đầu vào: 250 Ω

Nguồn cấp vòng dòng (Loop Supply)

• Điện áp đầu ra: 24 – 28 V DC (không tải)
• Dòng cấp: ≤ 22 mA DC
• Bảo vệ ngắn mạch:

• Giới hạn dòng: tối đa 35 mA
• Thời gian bảo vệ: không giới hạn

Tín hiệu đầu ra

• Dòng điện:

• 0 – 20 mA DC
• Span tối thiểu: 1 mA
• Tải:
  • Output 1: tối đa 12 V
  • Output 2: tối đa 7 V

• Điện áp:

• -10 đến +12 V DC
• Span tối thiểu: 5 mV
• Dòng tải: tối đa 1 mA

Hiệu suất & độ chính xác

• Độ chính xác: ±0.3 % (trong dải 1 – 100 %)

• Hệ số nhiệt: ±0.02 %/°C

• Thời gian đáp ứng: ≤ 0.5 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

• Low-end cutout: khoảng 5 – 8 % (giảm nhiễu vùng thấp)

Cách ly & an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

• 2000 V AC (input/output với nguồn)
• 1000 V AC (giữa Output 1 và Output 2)

Lắp đặt & môi trường

• Nguồn cấp:

• AC: 100 – 240 V
• DC: 12 / 24 V

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: DIN rail hoặc gắn bề mặt

• Trọng lượng: khoảng 400 g

Ứng dụng phổ biến

• Cấp nguồn và xử lý tín hiệu cho các transmitter 2 dây trong hệ thống đo lường

• Ứng dụng đo lưu lượng sử dụng căn bậc hai (flow ∝ √ΔP), như:

• Orifice
• Venturi
• Differential pressure flowmeter

• Tách và truyền tín hiệu về nhiều hệ thống (PLC, DCS, SCADA) thông qua 2 ngõ ra độc lập

• Cách ly tín hiệu giữa hiện trường và phòng điều khiển, giảm nhiễu và vòng lặp đất

• Ứng dụng trong các hệ thống đo mức, áp suất, lưu lượng cần độ chính xác và ổn định cao

KWDNY là giải pháp tối ưu cho các hệ thống đo lường công nghiệp cần cấp nguồn vòng dòng kết hợp xử lý tín hiệu căn bậc hai, giúp đảm bảo độ chính xác, an toàn và linh hoạt trong tích hợp hệ thống.
