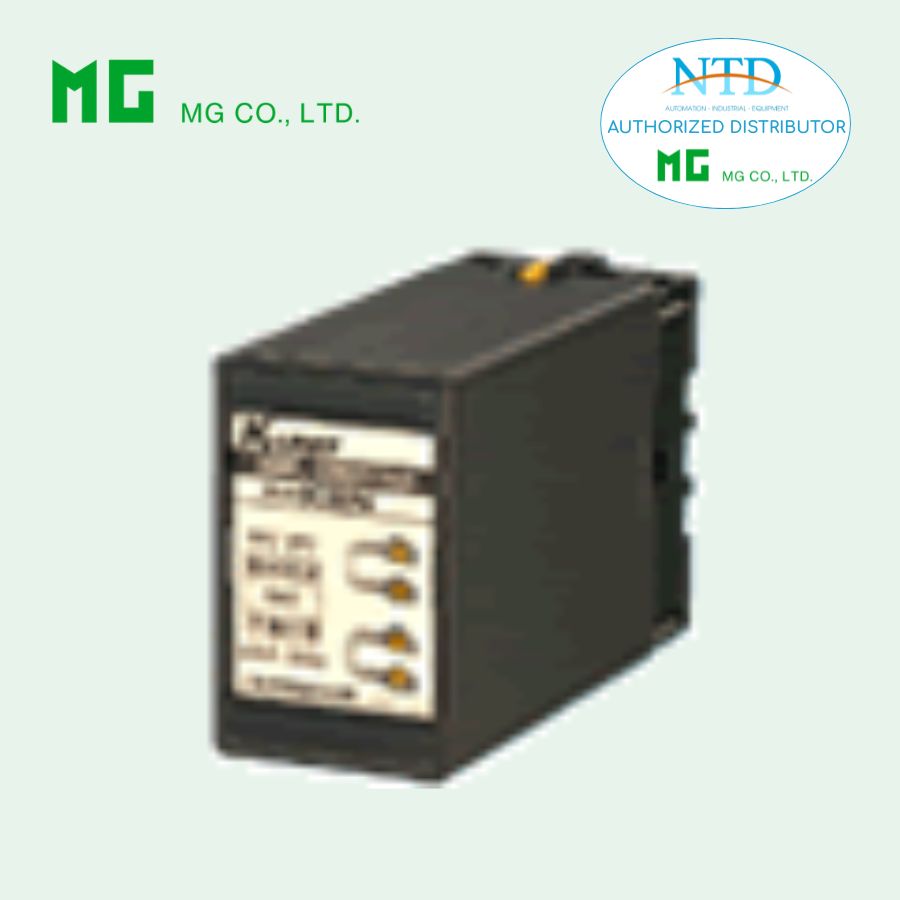

Bộ cấp nguồn vòng dòng KWDY MG (M-System)

KWDY là bộ cấp nguồn vòng dòng (Current Loop Supply) thuộc dòng K-UNIT, được thiết kế để cấp nguồn và cách ly tín hiệu 4 – 20 mA cho các transmitter 2 dây trong hệ thống đo lường công nghiệp. Thiết bị cung cấp hai ngõ ra cách ly độc lập, giúp truyền tín hiệu đến nhiều hệ thống điều khiển khác nhau một cách ổn định và an toàn.

Với khả năng cách ly cao, độ chính xác tốt và thiết kế dạng plug-in nhỏ gọn, KWDY là giải pháp lý tưởng cho các ứng dụng cần phân phối và cách ly tín hiệu dòng trong môi trường công nghiệp.

Đặc điểm nổi bật

• Cấp nguồn cho vòng dòng 4 – 20 mA DC, tương thích với các transmitter 2 dây và smart transmitter

• Hai ngõ ra độc lập (Output 1 và Output 2), cho phép truyền tín hiệu đến nhiều thiết bị cùng lúc

• Cách ly hoàn toàn giữa input, output và nguồn cấp, điện áp cách ly lên đến 2000 V AC

• Bảo vệ ngắn mạch với cơ chế giới hạn dòng, đảm bảo an toàn cho hệ thống

• Hỗ trợ nhiều chuẩn tín hiệu đầu ra: dòng và điện áp

• Cho phép điều chỉnh zero và span riêng biệt cho từng đầu ra

• Thiết kế module cắm (plug-in), mật độ lắp đặt cao, dễ dàng bảo trì

Thông số kỹ thuật

Tín hiệu đầu vào

• Dòng điện: 4 – 20 mA DC
• Điện trở đầu vào: 250 Ω

Nguồn cấp vòng dòng (Loop Supply)

• Điện áp đầu ra:

• 24 – 28 V DC (không tải)
• Tối thiểu 18 V DC tại 20 mA

• Dòng cấp: ≤ 22 mA DC

• Bảo vệ ngắn mạch:

• Giới hạn dòng: tối đa 35 mA
• Thời gian bảo vệ: không giới hạn

Tín hiệu đầu ra

• Dòng điện:

• 0 – 20 mA DC
• Span tối thiểu: 1 mA
• Tải:
  • Output 1: tối đa 12 V
  • Output 2: tối đa 7 V

• Điện áp:

• -10 đến +12 V DC
• Span tối thiểu: 5 mV
• Dòng tải: tối đa 1 mA

Hiệu suất & độ chính xác

• Độ chính xác: ±0.1 %

• Hệ số nhiệt: ±0.02 %/°C

• Thời gian đáp ứng: ≤ 0.5 giây

• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách ly & an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

• 2000 V AC (input/output với nguồn)
• 1000 V AC (giữa Output 1 và Output 2)

Lắp đặt & môi trường

• Nguồn cấp:

• AC: 100 – 240 V
• DC: 12 / 24 V

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Lắp đặt: DIN rail hoặc gắn bề mặt

• Trọng lượng: khoảng 400 g

Ứng dụng phổ biến

• Cấp nguồn và cách ly tín hiệu cho các transmitter 2 dây trong hệ thống đo lường

• Phân phối tín hiệu 4 – 20 mA đến nhiều hệ thống như PLC, DCS, SCADA

• Ứng dụng trong hệ thống đo mức, áp suất, lưu lượng, nhiệt độ

• Cách ly tín hiệu giữa hiện trường và phòng điều khiển, giảm nhiễu và chống vòng lặp đất

• Nâng cao độ ổn định và độ tin cậy của hệ thống điều khiển công nghiệp

KWDY là giải pháp hiệu quả cho các hệ thống cần cấp nguồn vòng dòng kết hợp cách ly và phân phối tín hiệu, giúp đảm bảo độ chính xác, an toàn và linh hoạt trong vận hành.
