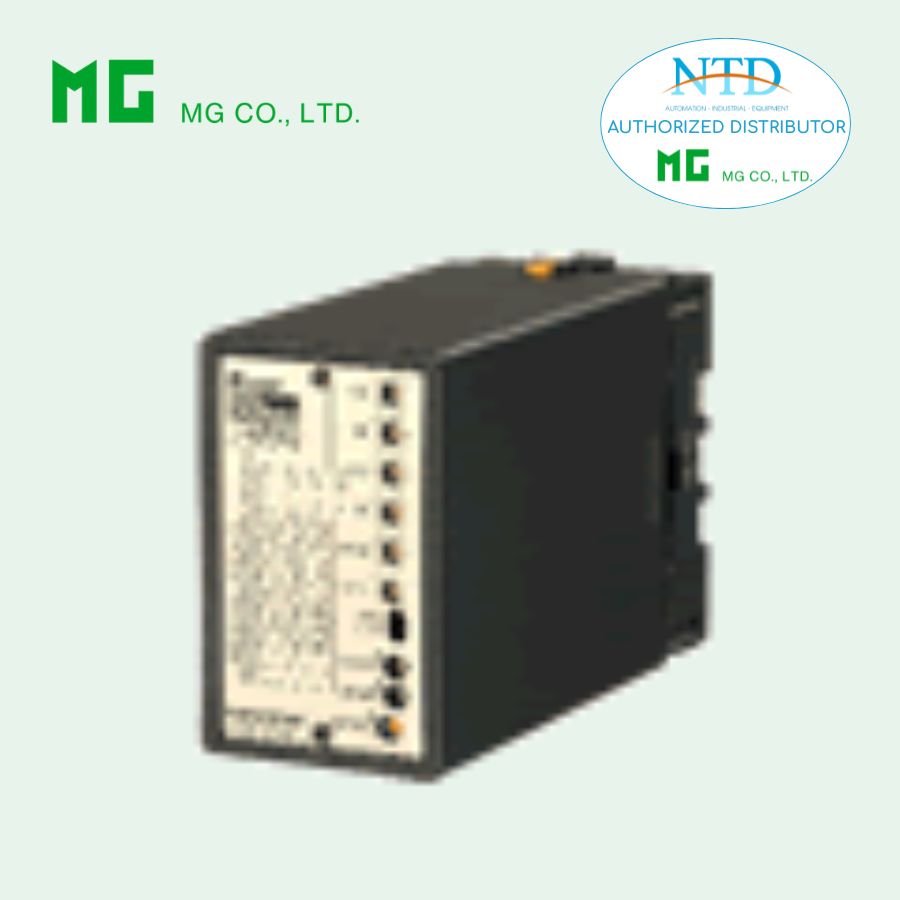

Bộ cấp nguồn dòng KWLD MG (M-System)

KWLD là bộ cấp nguồn dòng (Current Loop Supply) dạng plug-in thuộc dòng K-UNIT, chuyên dùng cho các bộ truyền tín hiệu mức (level transmitter). Sản phẩm cung cấp nguồn 4 – 20 mA DC ổn định, hỗ trợ các bộ truyền thông minh (smart transmitters), đồng thời có thể sử dụng như một thiết bị cách ly dòng 4 – 20 mA. Thiết kế cách ly và bảo vệ ngắn mạch giúp KWLD đảm bảo an toàn, chính xác và bền bỉ trong hệ thống đo lường công nghiệp.

Đặc điểm nổi bật

• Cấp nguồn ổn định cho vòng dòng 4 – 20 mA, thích hợp dùng với các bộ truyền mức.
• Bảo vệ ngắn mạch, giới hạn dòng ≤30 mA, bảo vệ thiết bị và an toàn vận hành.
• Hỗ trợ smart transmitter, có thể điều chỉnh span và zero cho cả ngõ ra 1 và ngõ ra 2.
• Có khả năng cách ly hoàn toàn giữa input → output 1 → output 2 → power, đảm bảo an toàn cho hệ thống.
• Điều chỉnh span và zero trực tiếp trên mặt trước, dễ dàng trong vận hành và hiệu chuẩn.
• Thiết kế plug-in, gắn DIN rail hoặc bề mặt, tiết kiệm không gian và thuận tiện lắp đặt.
• Mật độ gắn cao, phù hợp với tủ điều khiển công nghiệp.

Thông số kỹ thuật

• Ngõ vào (Input):
  • Dòng DC 4–20 mA, trở kháng 250 Ω
• Ngõ ra (Output):
  • Output 1: 4–20 mA DC, tải tối đa 600 Ω
  • Output 2: 1–5 V DC, tải tối thiểu 5000 Ω
  • Overrange output: -10 đến +110 %
  • Zero adjustment: ±10 % (input 4–20 mA), ±2 % (Output 2)
  • Span adjustment: 10–100 % (input), ±2 % (Output 2)
• Cấp nguồn (Power Input): AC 100–240 V hoặc DC 12/24 V
• Nguồn supply terminals: 24–28 V DC không tải, ≥18 V DC tại 20 mA
• Hiệu suất:
  • Accuracy: ±0.1 %
  • Temp. coefficient: ±0.02 %/°C
  • Response time: ≤0.2 s (0–90 %)
  • Line voltage effect: ±0.1 %
  • Insulation resistance: ≥100 MΩ với 500 V DC
  • Dielectric strength: 2000 V AC @1 phút (input → output → power → ground), 1000 V AC @1 phút (output 1 → output 2)
• Môi trường hoạt động: -5 đến +55°C, 30–90 % RH (không ngưng tụ)
• Trọng lượng & gắn: 400 g, plug-in, DIN rail hoặc bề mặt
• Vật liệu housing: Nhựa chống cháy, màu đen; terminal M3.5, tiêu chuẩn hoặc inox tùy chọn

Ứng dụng phổ biến

• Cung cấp nguồn ổn định cho các level transmitter, bao gồm các loại thông minh (smart transmitters).
• Sử dụng như bộ cách ly dòng 4–20 mA, bảo vệ hệ thống SCADA, PLC, DCS.
• Điều chỉnh span/zero cho các tín hiệu ngõ ra để hiệu chuẩn và đo lường chính xác.
• Ứng dụng trong bồn, silo, tank, hệ thống đo mức chất lỏng hoặc bột, nơi cần đo chính xác và an toàn.
