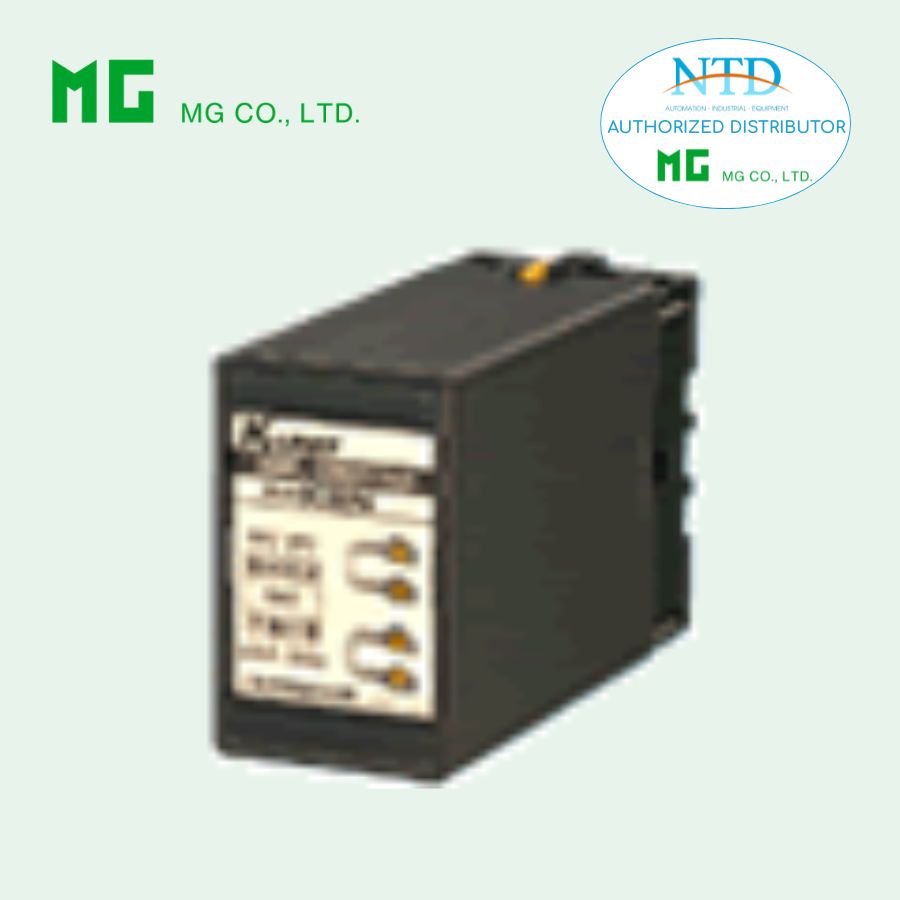

Bộ chuyển đổi tín hiệu KWMS của MG (M-System)

KWMS là bộ chuyển đổi tín hiệu dạng plug-in thuộc dòng K-UNIT, được thiết kế để chuyển đổi tín hiệu vị trí từ biến trở (potentiometer/slidewire) thành hai tín hiệu analog DC độc lập. Với khả năng cách ly cao và độ chính xác ổn định, KWMS là giải pháp lý tưởng cho các hệ thống đo lường vị trí trong công nghiệp, đặc biệt trong các ứng dụng yêu cầu truyền tín hiệu song song về nhiều thiết bị giám sát hoặc điều khiển.

Đặc điểm nổi bật

• Xuất đồng thời 2 tín hiệu analog độc lập
Cho phép truyền tín hiệu vị trí tới hai hệ thống khác nhau như PLC, DCS hoặc bộ hiển thị mà không cần thiết bị chia tín hiệu bổ sung

• Tương thích linh hoạt với nhiều loại biến trở
Hỗ trợ biến trở có tổng trở từ 100 Ω đến 10 kΩ mà không ảnh hưởng đến độ chính xác đo

• Cấp nguồn kích ổn định
Sử dụng điện áp kích không đổi 0.5 V DC giúp đảm bảo tín hiệu đầu vào ổn định và đáng tin cậy

• Điều chỉnh zero/span dễ dàng
Cho phép hiệu chỉnh zero (0 – 50%) và span (50 – 100%) trực tiếp trên thiết bị với độ tương tác tối thiểu

• Cách ly tín hiệu an toàn
Cách ly giữa input – output – nguồn lên đến 2000 V AC, giúp chống nhiễu và bảo vệ hệ thống

• Tùy chọn phản hồi nhanh
Phiên bản phản hồi nhanh (~25 ms) phù hợp với các ứng dụng cần tốc độ xử lý cao

• Thiết kế nhỏ gọn, mật độ cao
Dạng module cắm (plug-in), dễ dàng lắp đặt trên DIN rail hoặc bề mặt tủ điện

Thông số kỹ thuật

Input

• Loại tín hiệu: Biến trở (potentiometer)
• Tổng trở: 100 Ω – 10 kΩ
• Điện áp kích: 0.5 V DC
• Span tối thiểu: 50% tổng trở

Output

• Dòng điện: 0 – 20 mA DC (tùy chọn nhiều dải như 4–20 mA, 0–10 mA...)
• Điện áp: -10 đến +12 V DC
• Hai đầu ra độc lập (Output 1 và Output 2)
• Tải tối đa:

• Output 1: tối đa 12 V drive
• Output 2: tối đa 7 V drive

Hiệu suất

• Độ chính xác: ±0.1%
• Hệ số nhiệt: ±0.02%/°C
• Ảnh hưởng điện áp nguồn: ±0.1%
• Cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:

• 2000 V AC (input/output/nguồn)
• 1000 V AC (giữa các output)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Nguồn cấp: AC (100 – 240 V) hoặc DC (12/24 V)
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Trọng lượng: khoảng 400 g

Ứng dụng phổ biến

• Đo mức chất lỏng trong bồn, bể chứa
Sử dụng biến trở để xác định mức và chuyển đổi thành tín hiệu 4–20 mA hoặc điện áp

• Giám sát vị trí cơ khí
Ứng dụng trong các hệ thống đo hành trình, vị trí van, cửa, hoặc cơ cấu truyền động

• Hệ thống điều khiển công nghiệp
Truyền tín hiệu vị trí về PLC/DCS để điều khiển và giám sát tự động

• Ứng dụng cần chia tín hiệu
Cung cấp đồng thời hai tín hiệu output để hiển thị và điều khiển song song
