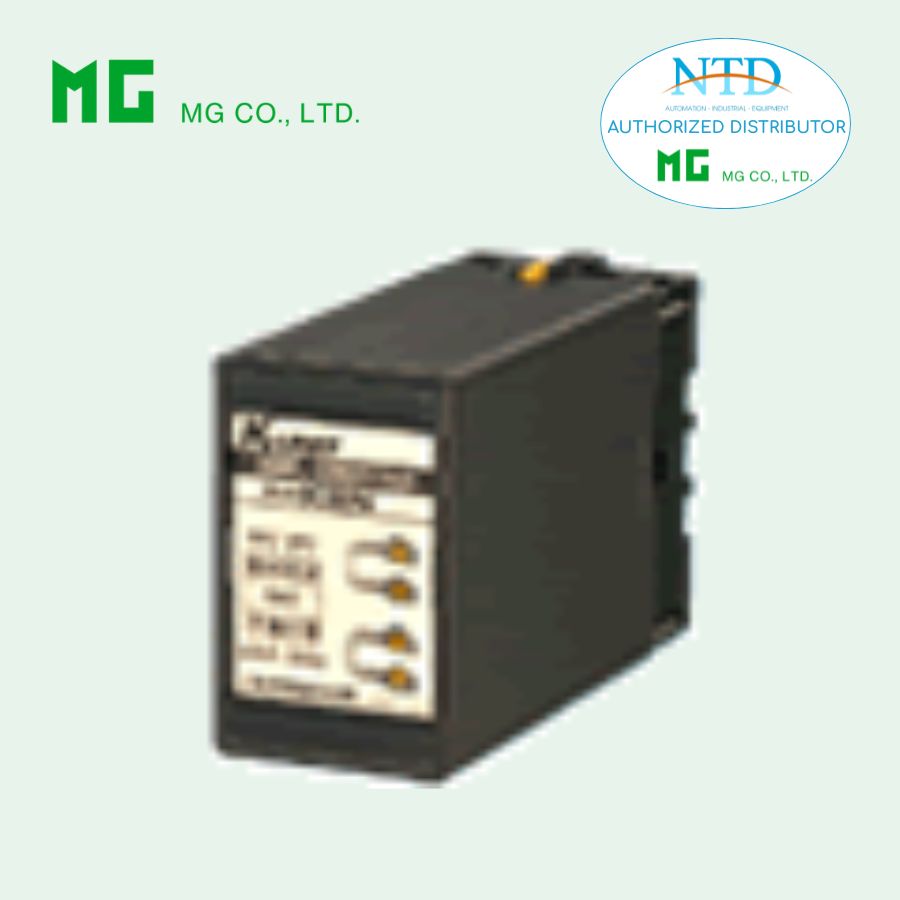

Bộ chuyển đổi tín hiệu KWMS2 MG (M-System)

KWMS2 là bộ chuyển đổi tín hiệu biến trở thuộc dòng K-UNIT, được thiết kế để chuyển đổi tín hiệu vị trí từ potentiometer hoặc slidewire thành hai tín hiệu analog DC độc lập. Phiên bản này đạt tiêu chuẩn CE, đảm bảo đáp ứng các yêu cầu về an toàn và tương thích điện từ trong môi trường công nghiệp. Với khả năng cách ly tín hiệu cao, độ chính xác ổn định và thiết kế nhỏ gọn, KWMS2 là giải pháp tối ưu cho các hệ thống đo lường và điều khiển vị trí.

Đặc điểm nổi bật

• Hai đầu ra độc lập, linh hoạt
Cho phép xuất đồng thời 2 tín hiệu analog (dòng hoặc áp), phục vụ nhiều hệ thống như PLC, DCS hoặc bộ hiển thị

• Tương thích rộng với biến trở
Hỗ trợ biến trở có tổng trở từ 100 Ω đến 10 kΩ mà không ảnh hưởng đến độ chính xác

• Điện áp kích ổn định
Cung cấp nguồn kích 0.5 V DC giúp đảm bảo tín hiệu đầu vào ổn định và giảm sai số

• Hiệu chỉnh zero/span chính xác
Cho phép điều chỉnh zero (0 – 50%) và span (50 – 100%) trực tiếp trên thiết bị với độ tương tác tối thiểu

• Tùy chọn phản hồi nhanh
Có thể lựa chọn phiên bản phản hồi nhanh (~25 ms) cho các ứng dụng yêu cầu tốc độ cao

• Cách ly tín hiệu an toàn
Cách ly giữa input – output – nguồn giúp chống nhiễu và bảo vệ thiết bị trong hệ thống

• Đạt tiêu chuẩn CE
Tuân thủ các tiêu chuẩn EMC và Low Voltage Directive, phù hợp cho các dự án yêu cầu chứng nhận châu Âu

• Thiết kế nhỏ gọn, dễ lắp đặt
Dạng plug-in, phù hợp lắp DIN rail hoặc gắn bề mặt, tiết kiệm không gian tủ điện

Thông số kỹ thuật

Input

• Loại tín hiệu: Biến trở (potentiometer/slidewire)
• Tổng trở: 100 Ω – 10 kΩ
• Điện áp kích: 0.5 V DC
• Span tối thiểu: 50% tổng trở

Output

• Dòng điện: 0 – 20 mA DC (tùy chọn nhiều dải: 4–20 mA, 0–10 mA,...)
• Điện áp: -10 đến +12 V DC
• Hai đầu ra độc lập (Output 1 và Output 2)
• Khả năng tải:

• Output 1: tối đa 12 V drive
• Output 2: tối đa 7 V drive

Hiệu suất

• Độ chính xác: ±0.1%
• Hệ số nhiệt: ±0.02%/°C
• Ảnh hưởng điện áp nguồn: ±0.1%
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:

• 2300 V AC (input/output/nguồn tới đất)
• 1350 V AC (input – output)
• 1000 V AC (giữa các output)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Nguồn cấp:

• AC: 200 / 220 / 240 V
• DC: 12 / 24 V
  • Công suất tiêu thụ: ~3 VA (AC) / ~3 W (DC)
  • Lắp đặt: DIN rail hoặc gắn bề mặt
  • Trọng lượng: khoảng 400 g

Tiêu chuẩn & chứng nhận

• CE Marking
• EMC Directive: EN 61000-6-2, EN 61000-6-4
• Low Voltage Directive: EN 61010-1
• RoHS

Ứng dụng phổ biến

• Đo mức bồn/bể chứa
Sử dụng biến trở để xác định mức chất lỏng và chuyển đổi thành tín hiệu chuẩn

• Giám sát vị trí cơ khí
Ứng dụng trong đo hành trình, vị trí van, cửa hoặc cơ cấu chuyển động

• Hệ thống điều khiển công nghiệp
Kết nối với PLC, DCS để phục vụ điều khiển và giám sát tự động

• Ứng dụng cần chia tín hiệu
Cung cấp đồng thời hai output để hiển thị, điều khiển hoặc ghi dữ liệu song song
