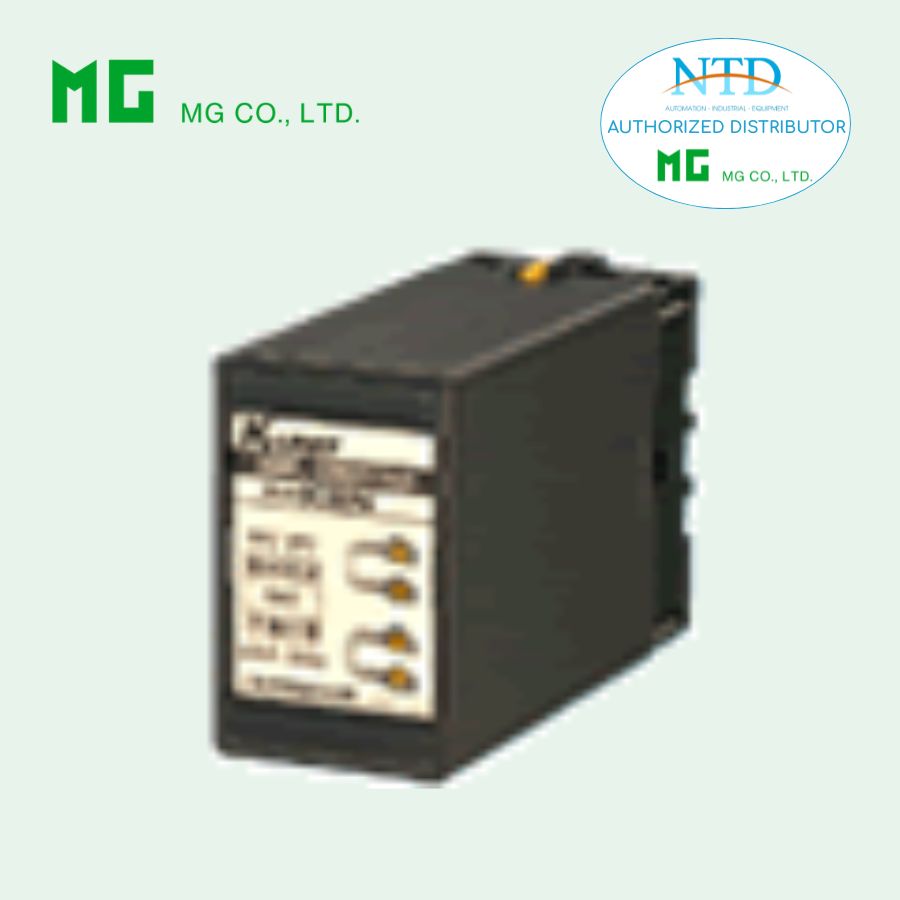

Bộ chuyển đổi tín hiệu nhiệt độ RTD mô đun KWRS của MG

KWRS là bộ chuyển đổi tín hiệu nhiệt độ RTD thuộc dòng K-UNIT, được thiết kế để nhận trực tiếp tín hiệu từ cảm biến nhiệt điện trở (RTD) và chuyển đổi thành hai tín hiệu analog tiêu chuẩn độc lập. Với khả năng tuyến tính hóa, chống đứt dây (burnout) và cách ly tín hiệu cao, KWRS đảm bảo độ chính xác và ổn định trong các hệ thống đo lường nhiệt độ công nghiệp.

Đặc điểm nổi bật

• Nhận trực tiếp tín hiệu RTD
Hỗ trợ nhiều loại RTD phổ biến như Pt100, JPt100, Ni… với dải nhiệt rộng

• Hai đầu ra độc lập
Cho phép xuất đồng thời 2 tín hiệu analog (dòng hoặc áp) phục vụ giám sát và điều khiển song song

• Tuyến tính hóa tín hiệu
Đảm bảo tín hiệu đầu ra chính xác theo đặc tính nhiệt độ thực tế

• Chống đứt dây (burnout protection)
Tự động đưa tín hiệu về mức cảnh báo khi xảy ra lỗi cảm biến (tùy chọn upscale hoặc downscale)

• Mạch “active bridge” tiên tiến
Cho phép sử dụng dây dẫn dài với điện trở lên đến 200 Ω mỗi dây mà vẫn đảm bảo độ chính xác

• Tùy chọn phản hồi nhanh
Phiên bản tốc độ cao (~25 ms) phù hợp với các ứng dụng cần phản hồi nhanh

• Cách ly tín hiệu an toàn
Cách ly giữa input – output – nguồn giúp giảm nhiễu và bảo vệ hệ thống

• Thiết kế nhỏ gọn
Dạng plug-in, phù hợp lắp DIN rail, tối ưu không gian tủ điện

Thông số kỹ thuật

Input

• Loại tín hiệu: RTD (2 dây hoặc 3 dây)
• Các loại hỗ trợ:

• Pt100 (JIS/IEC)
• JPt100
• Pt50
• Ni 508.4 Ω
  • Dải nhiệt độ: tùy chọn (ví dụ: -200 đến +650°C tùy loại RTD)
  • Dòng kích: 2 mA
  • Điện trở dây dẫn tối đa: 200 Ω/dây (3-wire)

Output

• Dòng điện: 0 – 20 mA DC (tùy chọn nhiều dải như 4–20 mA, 0–10 mA...)
• Điện áp: -10 đến +12 V DC
• Hai đầu ra độc lập (Output 1 và Output 2)
• Khả năng tải:

• Output 1: tối đa 12 V drive
• Output 2: tối đa 7 V drive

Hiệu suất

• Độ chính xác: ±0.2%
• Hệ số nhiệt: ±0.02%/°C
• Thời gian phản hồi burnout: ≤ 10 giây
• Ảnh hưởng điện áp nguồn: ±0.1%
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:

• 2000 V AC (input/output/nguồn)
• 1000 V AC (giữa các output)

Điều chỉnh

• Zero: -5 đến +5%
• Span: 95 đến 105%
• Điều chỉnh độc lập cho từng output

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Nguồn cấp:

• AC: 100 – 240 V
• DC: 12 / 24 V
  • Công suất tiêu thụ: ~3 VA (AC) / ~3 W (DC)
  • Lắp đặt: DIN rail hoặc gắn bề mặt
  • Trọng lượng: khoảng 400 g

Ứng dụng phổ biến

• Đo và giám sát nhiệt độ công nghiệp
Sử dụng với cảm biến RTD trong các hệ thống sản xuất, lò nhiệt, HVAC

• Truyền tín hiệu nhiệt độ khoảng cách xa
Đảm bảo độ chính xác ngay cả khi dây tín hiệu dài

• Hệ thống điều khiển tự động
Kết nối với PLC, DCS để giám sát và điều khiển nhiệt độ

• Kết hợp với barrier an toàn (intrinsic safety)
Phù hợp cho môi trường nguy hiểm như dầu khí, hóa chất

• Ứng dụng cần chia tín hiệu
Cung cấp 2 output độc lập cho hiển thị và điều khiển đồng thời
