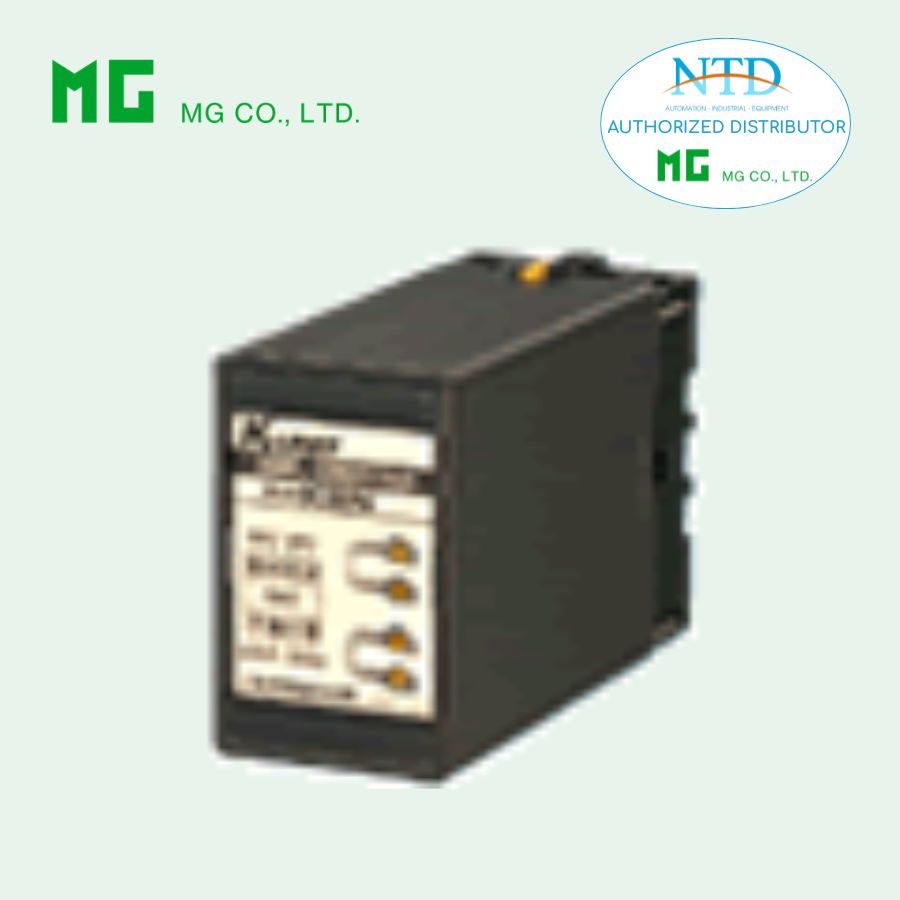

Bộ chuyển đổi tín hiệu nhiệt độ RTD mô đun KWRS2 MG

KWRS2 là bộ chuyển đổi tín hiệu nhiệt độ RTD thuộc dòng K-UNIT, được thiết kế để nhận trực tiếp tín hiệu từ cảm biến nhiệt điện trở và chuyển đổi thành hai tín hiệu analog tiêu chuẩn độc lập. Phiên bản đạt chuẩn CE giúp KWRS2 đáp ứng các yêu cầu khắt khe về an toàn và tương thích điện từ, phù hợp cho các hệ thống công nghiệp hiện đại. Với khả năng tuyến tính hóa chính xác, chống đứt dây và cách ly tín hiệu cao, thiết bị đảm bảo độ tin cậy trong các ứng dụng đo lường nhiệt độ.

Đặc điểm nổi bật

• Nhận trực tiếp tín hiệu RTD
Hỗ trợ nhiều loại cảm biến như Pt100, JPt100, Ni… với dải nhiệt độ rộng

• Hai đầu ra độc lập
Cho phép xuất đồng thời 2 tín hiệu analog (dòng hoặc áp) để phục vụ giám sát và điều khiển song song

• Tuyến tính hóa tín hiệu
Đảm bảo tín hiệu đầu ra phản ánh chính xác giá trị nhiệt độ thực tế

• Chống đứt dây (burnout protection)
Tích hợp chức năng cảnh báo khi cảm biến lỗi (tùy chọn upscale hoặc downscale)

• Mạch “active bridge” tiên tiến
Cho phép sử dụng dây tín hiệu dài với điện trở lên đến 200 Ω mỗi dây mà vẫn đảm bảo độ chính xác

• Tùy chọn phản hồi nhanh
Phiên bản phản hồi nhanh (~25 ms) phù hợp với các ứng dụng yêu cầu tốc độ cao

• Cách ly tín hiệu an toàn
Cách ly giữa input – output – nguồn giúp giảm nhiễu và bảo vệ hệ thống

• Đạt tiêu chuẩn CE
Tuân thủ các tiêu chuẩn EMC, Low Voltage Directive và RoHS

• Thiết kế nhỏ gọn
Dạng plug-in, dễ dàng lắp đặt trên DIN rail hoặc gắn bề mặt

Thông số kỹ thuật

Input

• Loại tín hiệu: RTD (2 dây hoặc 3 dây)
• Các loại hỗ trợ:

• Pt100 (JIS/IEC)
• JPt100
• Pt50
• Ni 508.4 Ω
  • Dải nhiệt độ: tùy chọn (ví dụ: -200 đến +650°C tùy loại RTD)
  • Dòng kích: 2 mA
  • Điện trở dây dẫn tối đa: 200 Ω/dây (3-wire)

Output

• Dòng điện: 0 – 20 mA DC (tùy chọn nhiều dải: 4–20 mA, 0–10 mA...)
• Điện áp: -10 đến +12 V DC
• Hai đầu ra độc lập (Output 1 và Output 2)
• Khả năng tải:

• Output 1: tối đa 12 V drive
• Output 2: tối đa 7 V drive

Hiệu suất

• Độ chính xác: ±0.2%
• Hệ số nhiệt: ±0.02%/°C
• Thời gian phản hồi burnout: ≤ 10 giây
• Ảnh hưởng điện áp nguồn: ±0.1%
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:

• 2300 V AC (input/output/nguồn tới đất)
• 1350 V AC (input – output)
• 1000 V AC (giữa các output)

Điều chỉnh

• Zero: -5 đến +5%
• Span: 95 đến 105%
• Điều chỉnh độc lập cho từng output

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Nguồn cấp:

• AC: 200 / 220 / 240 V
• DC: 12 / 24 V
  • Công suất tiêu thụ: ~3 VA (AC) / ~3 W (DC)
  • Lắp đặt: DIN rail hoặc gắn bề mặt
  • Trọng lượng: khoảng 400 g

Tiêu chuẩn & chứng nhận

• CE Marking
• EMC Directive: EN 61000-6-2, EN 61000-6-4
• Low Voltage Directive: EN 61010-1
• RoHS

Ứng dụng phổ biến

• Đo và giám sát nhiệt độ công nghiệp
Ứng dụng trong lò nhiệt, HVAC, dây chuyền sản xuất

• Truyền tín hiệu nhiệt độ khoảng cách xa
Đảm bảo độ chính xác ngay cả khi sử dụng dây dẫn dài

• Hệ thống điều khiển tự động
Kết nối với PLC, DCS để giám sát và điều khiển nhiệt độ

• Ứng dụng trong môi trường nguy hiểm
Kết hợp với barrier an toàn (intrinsic safety) trong ngành dầu khí, hóa chất

• Ứng dụng cần chia tín hiệu
Cung cấp 2 output độc lập cho hiển thị, điều khiển hoặc ghi dữ liệu
