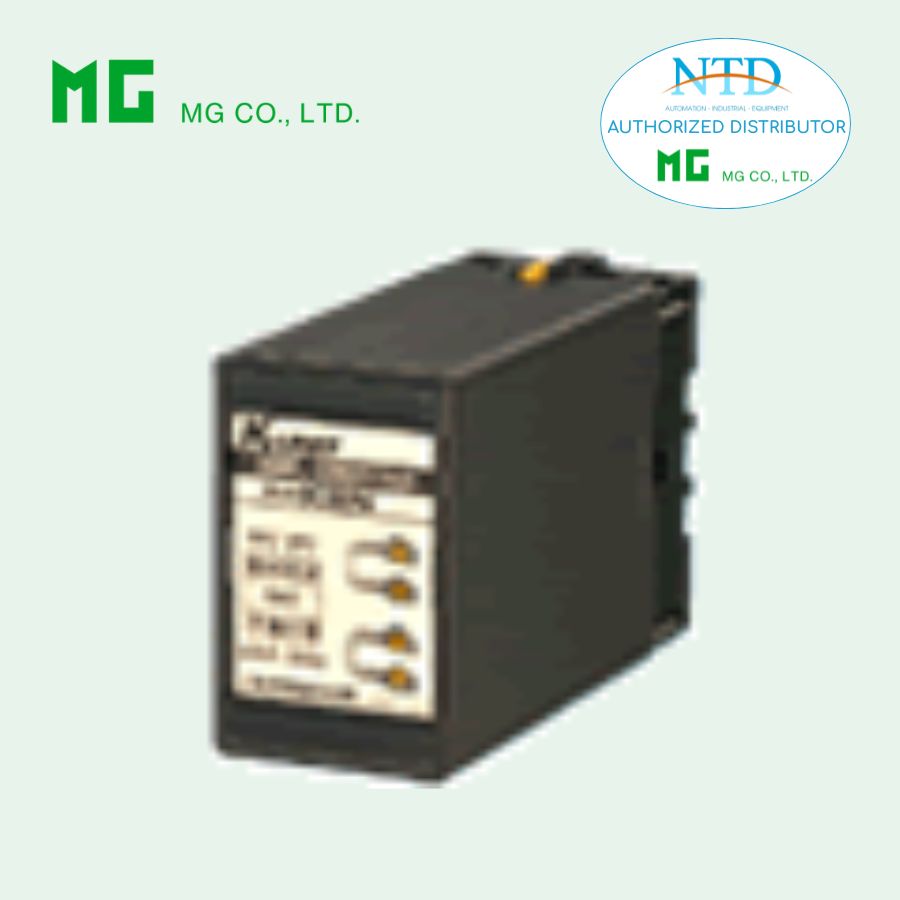

Bộ chuyển đổi tín hiệu KWVS của MG (M-System)

KWVS là bộ chuyển đổi tín hiệu (Signal Transmitter) thuộc dòng K-UNIT, được thiết kế để chuyển đổi các tín hiệu DC đầu vào (dòng hoặc áp) thành hai tín hiệu đầu ra analog tiêu chuẩn, đồng thời đảm bảo cách ly an toàn giữa các phần của hệ thống. Thiết bị phù hợp cho các ứng dụng công nghiệp yêu cầu độ chính xác cao, khả năng phản hồi nhanh và độ tin cậy trong truyền tín hiệu giữa hiện trường và phòng điều khiển.

Với thiết kế dạng plug-in nhỏ gọn, KWVS giúp tối ưu không gian lắp đặt, đồng thời tăng tính linh hoạt trong các hệ thống tự động hóa hiện đại.

Đặc điểm nổi bật

• Chuyển đổi linh hoạt tín hiệu DC (dòng/áp) sang 2 ngõ ra analog độc lập
• Cách ly tín hiệu giữa input – output – nguồn lên đến 2000 V AC, đảm bảo an toàn hệ thống
• Hỗ trợ nhiều dải tín hiệu đầu vào và đầu ra (4–20 mA, 0–10 V, 1–5 V,...)
• Tùy chọn phản hồi nhanh (≈ 25 ms) cho các ứng dụng yêu cầu tốc độ cao
• Điều chỉnh Zero (-5 đến +5%) và Span (95–105%) độc lập cho từng output
• Thiết kế module cắm (plug-in), mật độ lắp đặt cao, tiết kiệm không gian tủ điện
• Độ chính xác cao lên đến ±0.1%, phù hợp cho hệ thống đo lường và điều khiển chính xác

Thông số kỹ thuật

Ngõ vào

• Dòng DC: từ µA đến mA (0–1 mA, 4–20 mA, 0–20 mA,...)
• Điện áp DC: từ mV đến V (0–10 mV đến ±10 V)
• Điện trở đầu vào cao, giảm ảnh hưởng đến tín hiệu nguồn

Ngõ ra

• Dòng: 0 – 20 mA DC
• Điện áp: -10 đến +12 V DC
• 2 ngõ ra độc lập, có thể cấu hình riêng biệt
• Tải tối đa:
○ Output 1: tối đa 12 V
○ Output 2: tối đa 7 V

Nguồn cấp

• AC: 100 – 240 V AC (50/60 Hz)
• DC: 12 V hoặc 24 V DC
• Công suất tiêu thụ: khoảng 3 VA / 3 W

Điều kiện vận hành

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Trọng lượng: khoảng 400 g

Hiệu suất

• Độ chính xác: ±0.1%
• Hệ số nhiệt: ±0.02%/°C
• Thời gian đáp ứng: ≤ 0.5 giây (tuỳ chọn nhanh ~25 ms)
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền cách điện: 2000 V AC / 1 phút

Ứng dụng phổ biến

• Cách ly tín hiệu giữa thiết bị hiện trường và hệ thống điều khiển trung tâm (PLC/DCS)
• Chuyển đổi tín hiệu cảm biến sang dạng tiêu chuẩn để giám sát và điều khiển
• Ứng dụng trong nhà máy sản xuất, xử lý nước, năng lượng, hóa chất
• Tích hợp trong hệ thống SCADA, tự động hóa công nghiệp
• Truyền tín hiệu ổn định trong môi trường nhiễu điện cao
