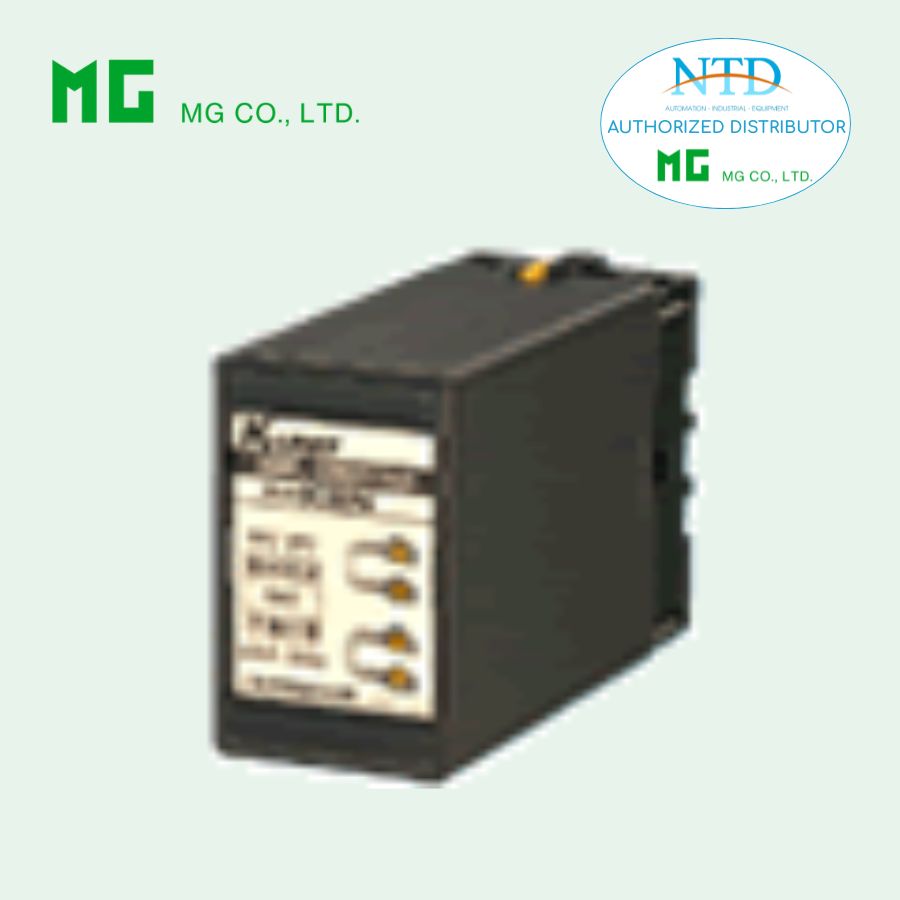

Bộ chuyển đổi tín hiệu KWVS2 của MG (M-System)

KWVS2 là bộ chuyển đổi tín hiệu (Signal Transmitter) thuộc dòng K-UNIT, được thiết kế để chuyển đổi tín hiệu DC đầu vào (dòng hoặc điện áp) thành hai tín hiệu đầu ra analog tiêu chuẩn độc lập, đồng thời đảm bảo cách ly an toàn giữa các khối trong hệ thống.

Phiên bản KWVS2 đáp ứng các tiêu chuẩn CE châu Âu, phù hợp cho các hệ thống công nghiệp yêu cầu cao về độ an toàn, độ chính xác và khả năng chống nhiễu. Thiết bị đặc biệt hữu ích trong việc truyền tín hiệu ổn định giữa hiện trường và phòng điều khiển (PLC/DCS).

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC linh hoạt (dòng/áp) sang 2 ngõ ra analog độc lập
• Cách ly 3 chiều (input – output – nguồn) với điện áp cách ly lên đến 2300 V AC
• Đáp ứng tiêu chuẩn CE (EMC, Low Voltage, RoHS) – phù hợp thị trường châu Âu
• Độ chính xác cao ±0.1%, đảm bảo tín hiệu ổn định và tin cậy
• Tùy chọn phản hồi nhanh (~25 ms) cho các ứng dụng cần tốc độ cao
• Hỗ trợ nhiều dải tín hiệu: 4–20 mA, 0–10 V, ±10 V, µA…
• Điều chỉnh Zero (-5 đến +5%) và Span (95–105%) riêng biệt cho từng output
• Thiết kế dạng plug-in nhỏ gọn, lắp DIN rail, tối ưu không gian tủ điện

Thông số kỹ thuật

Ngõ vào

• Dòng DC: từ µA đến mA (0–10 µA đến ±10 mA, 4–20 mA,...)
• Điện áp DC: từ mV đến V (-30 V đến +30 V)
• Điện trở đầu vào cao, giảm suy hao tín hiệu

Ngõ ra

• Dòng: 0 – 20 mA DC
• Điện áp: -10 đến +12 V DC
• 2 output độc lập, cấu hình linh hoạt
• Khả năng tải:
○ Output 1: tối đa 12 V
○ Output 2: tối đa 7 V

Nguồn cấp

• AC: 200 / 220 / 240 V AC
• DC: 12 V hoặc 24 V DC
• Công suất tiêu thụ: khoảng 3 VA / 3 W

Điều kiện vận hành

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Trọng lượng: khoảng 400 g

Hiệu suất & an toàn

• Độ chính xác: ±0.1%
• Hệ số nhiệt: ±0.02 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây (tuỳ chọn nhanh ~25 ms)
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền cách điện:
○ 2300 V AC (input/output với nguồn)
○ 1350 V AC (input với output)
○ 1000 V AC (giữa 2 output)

Ứng dụng phổ biến

• Cách ly tín hiệu giữa thiết bị hiện trường và hệ thống điều khiển (PLC, DCS, SCADA)
• Chuyển đổi tín hiệu cảm biến sang dạng tiêu chuẩn để giám sát và điều khiển
• Ứng dụng trong nhà máy sản xuất, năng lượng, xử lý nước, hóa chất
• Giảm nhiễu và bảo vệ hệ thống trong môi trường công nghiệp
• Truyền tín hiệu ổn định trong khoảng cách xa
