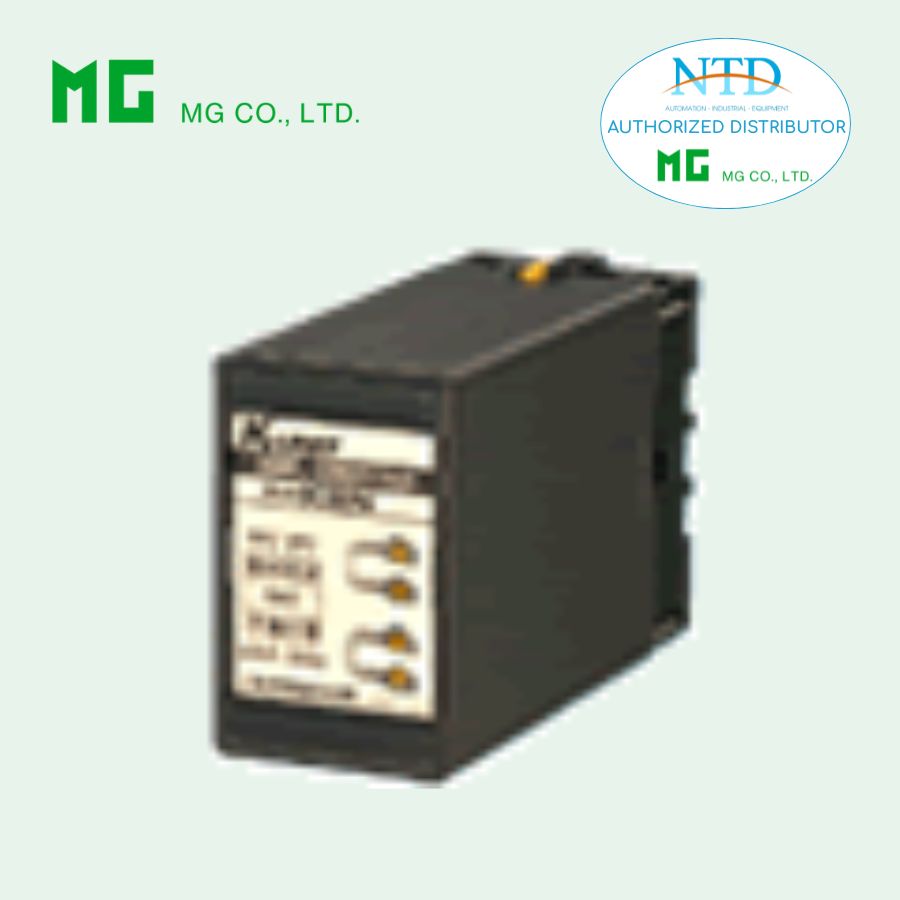

Bộ cách ly xung KWYPD của MG (M-System)

KWYPD là bộ cách ly xung (Pulse Isolator) thuộc dòng K-UNIT, được thiết kế để cách ly và truyền tín hiệu xung (pulse) trong hệ thống công nghiệp với độ chính xác và độ tin cậy cao. Thiết bị cho phép giữ nguyên tần số giữa đầu vào và đầu ra, đồng thời cung cấp hai ngõ ra độc lập, giúp tối ưu khả năng tích hợp trong các hệ thống điều khiển và giám sát.

Với khả năng cách ly lên đến 2000 V AC và tích hợp nguồn kích (excitation), KWYPD là giải pháp lý tưởng để giảm nhiễu, bảo vệ thiết bị và đảm bảo tín hiệu ổn định trong môi trường công nghiệp.

Đặc điểm nổi bật

• Cách ly hoàn toàn tín hiệu xung giữa input – output – nguồn (galvanic isolation)
• Tần số đầu vào = tần số đầu ra, đảm bảo tính chính xác tín hiệu
• Hỗ trợ nhiều dạng tín hiệu xung: tiếp điểm khô, xung điện áp, xung dòng 2 dây
• Tích hợp nguồn kích (5 V hoặc 12 V DC) cho cảm biến ngoài
• Đa dạng dạng ngõ ra: open collector, xung điện áp (5 V / 12 V), relay
• Hỗ trợ tùy chọn độ rộng xung (pulse width) và đảo logic tín hiệu
• Tùy chọn phản hồi nhanh, đáp ứng tần số lên đến 100 kHz
• Thiết kế module cắm (plug-in), mật độ cao, dễ lắp đặt DIN rail

Thông số kỹ thuật

Ngõ vào

• Tiếp điểm khô (dry contact)
• Xung điện áp: 2 – 50 Vp-p (dạng sine hoặc vuông)
• Xung chuẩn: 5 V, 12 V, 24 V
• Xung dòng 2 dây: tối đa ±50 mA
• Tần số tối đa: lên đến 100 kHz
• Trở kháng đầu vào: ≥ 10 kΩ (đối với xung điện áp)

Nguồn kích (Excitation)

• 5 V DC / 80 mA hoặc 12 V DC / 40 mA
• Có bảo vệ ngắn mạch

Ngõ ra

• Open collector: 50 V DC / 50 mA
• Xung điện áp: 5 V hoặc 12 V (±10%)
• Relay: 250 V AC hoặc 30 V DC
• Tần số tối đa:
○ 100 kHz (open collector, voltage pulse)
○ 10 Hz (low-speed mode)
○ 0.5 Hz (relay)

Độ rộng xung

• Giữ nguyên theo input (sai số ±10 µs)
• One-shot: tùy chỉnh từ 1 ms đến 1 giây
• Có thể cấu hình theo yêu cầu ứng dụng

Nguồn cấp

• AC: 100 – 240 V AC
• DC: 12 V hoặc 24 V DC
• Công suất tiêu thụ: ~2.5 VA / 2 W

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Trọng lượng: ~400 g

An toàn & cách ly

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền cách điện:
○ 2000 V AC (input/output với nguồn)
○ 1000 V AC (giữa 2 output)

Ứng dụng phổ biến

• Cách ly tín hiệu xung từ hiện trường để giảm nhiễu trong hệ thống điều khiển
• Chuyển đổi tín hiệu tiếp điểm (dry contact) sang tín hiệu điện áp (5 V, 12 V)
• Ứng dụng trong hệ thống đo lưu lượng, encoder, cảm biến xung
• Truyền tín hiệu xung ổn định trong khoảng cách xa
• Tích hợp trong hệ thống PLC, SCADA, DCS
• Sử dụng trong các môi trường công nghiệp có nhiễu điện cao
