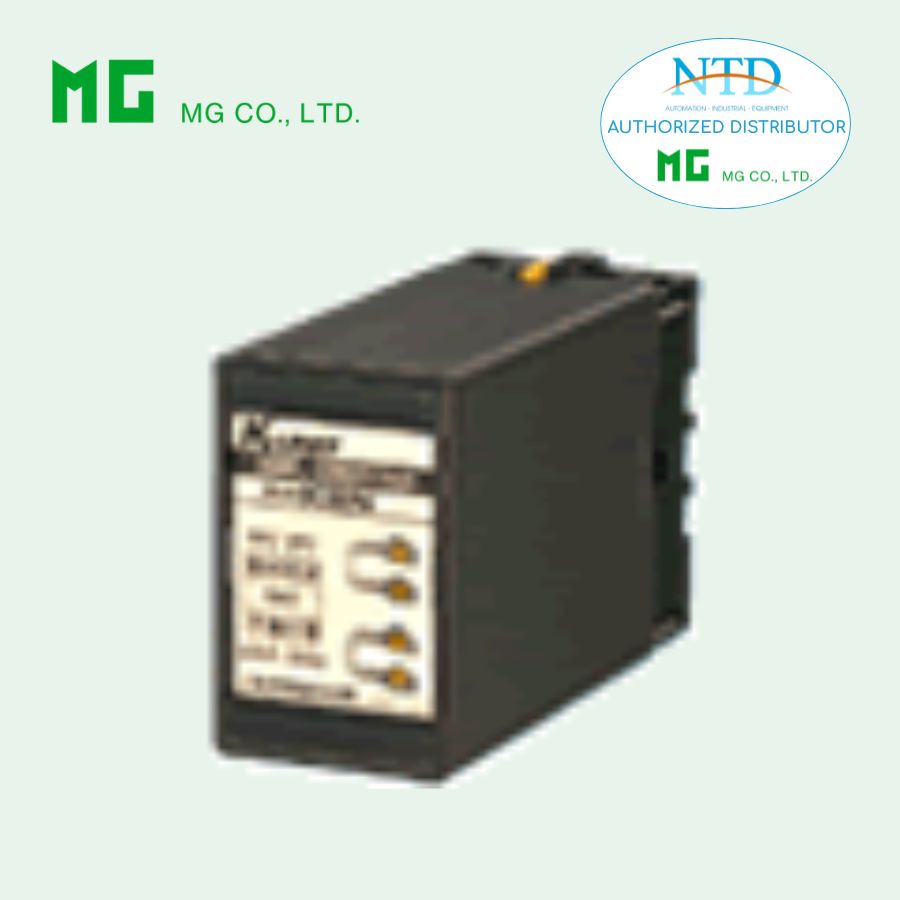

Bộ cách ly tín hiệu KWYV của MG (M-System)

KWYV là bộ cách ly tín hiệu (Isolator) thuộc dòng K-UNIT, được thiết kế để cách ly và truyền tín hiệu đo lường tiêu chuẩn trong các hệ thống tự động hóa công nghiệp. Thiết bị hỗ trợ 2 ngõ ra độc lập, giúp đảm bảo tín hiệu ổn định, giảm nhiễu và tăng độ an toàn khi truyền tín hiệu giữa hiện trường và phòng điều khiển.

Với khả năng cách ly lên đến 2000 V AC và thiết kế dạng plug-in nhỏ gọn, KWYV là giải pháp lý tưởng cho các hệ thống yêu cầu độ tin cậy cao và lắp đặt mật độ lớn.

Đặc điểm nổi bật

• Cách ly tín hiệu hoàn toàn giữa đầu vào, 2 đầu ra và nguồn cấp, giúp chống nhiễu hiệu quả
• Hỗ trợ 2 ngõ ra độc lập, linh hoạt trong việc phân phối tín hiệu
• Độ chính xác cao lên đến ±0.1%
• Điều chỉnh zero và span dễ dàng ở mặt trước
• Thiết kế nhỏ gọn, dạng cắm (plug-in), phù hợp lắp đặt DIN rail hoặc bề mặt
• Khả năng chịu điện áp cách ly cao đến 2000 V AC
• Tùy chọn vật liệu terminal và lớp phủ bảo vệ theo môi trường làm việc

Thông số kỹ thuật

Thông số chung

• Kiểu lắp đặt: Plug-in
• Kết nối: Terminal vít M3.5
• Vật liệu vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Input – Output 1 – Output 2 – Power
• Trọng lượng: 400 g

Tín hiệu đầu vào

• Dòng điện: 4 – 20 mA DC (trở kháng 250 Ω)
• Điện áp: 1 – 5 V DC (trở kháng ≥ 1 MΩ)

Tín hiệu đầu ra

Output 1 và Output 2:
• Dòng: 4 – 20 mA DC

• Output 1: tải tối đa 600 Ω
• Output 2: tải tối đa 350 Ω
  • Điện áp: 1 – 5 V DC
• Tải ≥ 5000 Ω

Điều chỉnh

• Zero: -5 đến +5%
• Span: 95 đến 105%
• Điều chỉnh riêng cho từng output

Điều kiện vận hành

• Nguồn cấp: 100 V AC ±10%, 50/60 Hz
• Công suất tiêu thụ: khoảng 3 VA
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Hiệu năng

• Độ chính xác: ±0.1%
• Hệ số nhiệt: ±0.02%/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:

• 2000 V AC (input/output với nguồn)
• 1000 V AC (giữa 2 output)

Ứng dụng phổ biến

• Cách ly tín hiệu giữa thiết bị hiện trường và hệ thống điều khiển trung tâm (PLC/DCS)
• Giảm nhiễu và bảo vệ hệ thống trong môi trường công nghiệp
• Phân phối tín hiệu đo lường đến nhiều thiết bị (hiển thị, ghi dữ liệu, điều khiển)
• Ứng dụng trong các ngành: điện, nước, dầu khí, hóa chất, sản xuất tự động
• Tăng độ an toàn cho hệ thống đo lường và điều khiển
