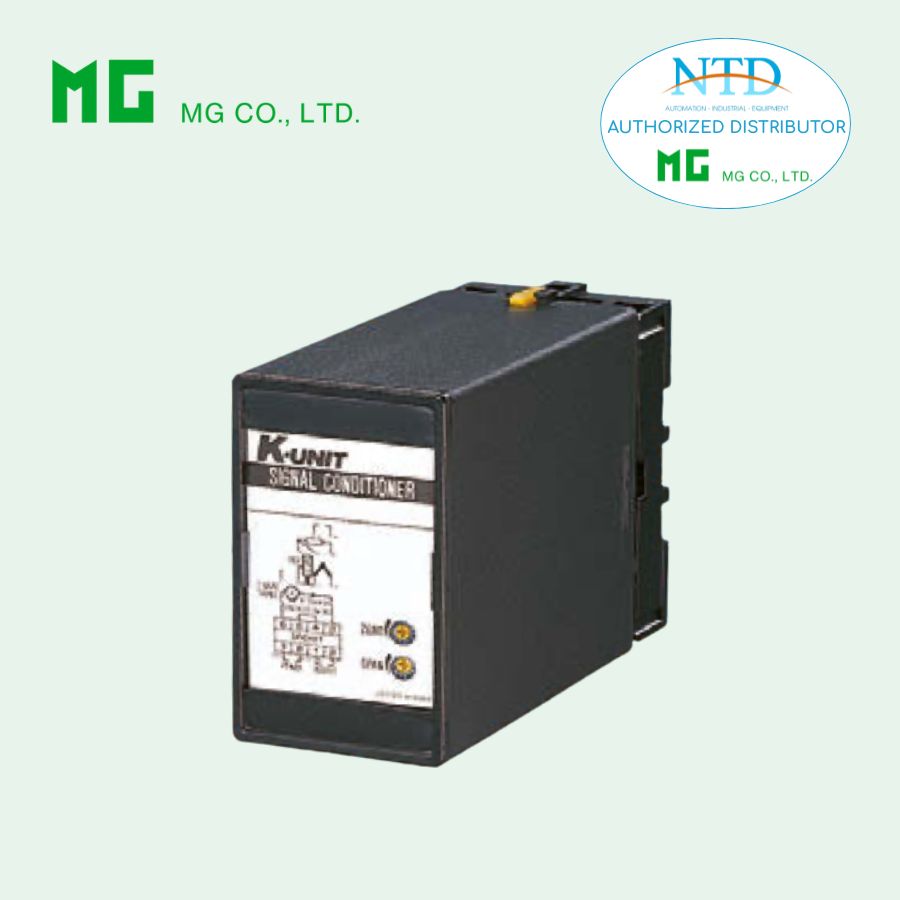

Bộ tuyến tính hóa tín hiệu KX của MG (M-System)

KX là bộ tuyến tính hóa tín hiệu (Linearizer) dạng plug-in thuộc dòng K-UNIT, được thiết kế để chuyển đổi tín hiệu đầu vào không tuyến tính thành tín hiệu đầu ra tuyến tính, thuận tiện cho việc đo lường và điều khiển các biến quá trình. Sản phẩm có cách ly tín hiệu đầu vào và đầu ra lên đến 2000 V AC, hỗ trợ lên tới 100 điểm hiệu chỉnh, và có thể calibration tại nhà máy trước khi lắp đặt, đảm bảo độ chính xác cao cho các ứng dụng công nghiệp phức tạp.

Đặc điểm nổi bật

• Tuyến tính hóa tín hiệu: chấp nhận đầu vào không tuyến tính và cung cấp đầu ra tỷ lệ với biến quá trình.
• Lên tới 100 điểm hiệu chỉnh: đảm bảo tính chính xác cao cho các dạng tín hiệu phức tạp.
• Cách ly tín hiệu Input – Output – Power: lên đến 2000 V AC, chống nhiễu và bảo vệ thiết bị.
• Đáp ứng nhanh: thời gian phản hồi ≤0.5 giây.
• Dễ dàng lắp đặt: dạng plug-in, gắn trên surface hoặc DIN rail, kết nối M3.5 screw terminals.
• Hỗ trợ các phương trình chuẩn: square root extraction, X², X^(5/2), X^(3/2) cho các dạng đo như flume, weir, orifice.
• Hiệu suất cao:
  • Accuracy ±0.1 % với segment gain ≤ 3
  • Temp. coefficient ±0.02 %/°C
  • Line voltage effect ±0.1 %

Thông số kỹ thuật

• Ngõ vào (Input):
  • Dòng: 0–50 mA, 0–20 mA, 4–20 mA, ±10 mA, …
  • Điện áp: 0–10 V, 0–5 V, ±10 V, ±5 V, 0–100 mV, 0–1 V, …
  • Điện trở đầu vào: 50 Ω – 1 MΩ tùy loại tín hiệu
  • Phạm vi: DC -300 – +300 V, Minimum span 3 mV
• Ngõ ra (Output):
  • Dòng: 0–20 mA, 4–20 mA, 2–10 mA
  • Điện áp: -10 – +20 V, Span 5 mV – 20 V
  • Load resistance: Output drive 1 mA max tại ≥0.5 V
• Nguồn cấp: AC 100–240 V hoặc DC 12–24 V
• Cách ly: Input – Output – Power, 2000 V AC
• Điều chỉnh: Zero ±5 %, Span 95–105 %
• Linearization: 100 điểm max, hỗ trợ các phương trình chuẩn (√, X², X^(5/2), X^(3/2))
• Kích thước & Trọng lượng: 350 g, kết nối M3.5 screw terminals
• Môi trường hoạt động: -5 đến +55°C, 30–90 % RH (không ngưng tụ)

Ứng dụng phổ biến

• Tuyến tính hóa tín hiệu cho các đầu vào không tuyến tính, giúp dễ dàng tích hợp với PLC, DCS, SCADA.
• Ứng dụng trong đo mức nước tại các hồ chứa không đều, v-notch hoặc Parshall flume.
• Hỗ trợ các thiết bị đo khí và phân tích gas.
• Chuẩn hóa tín hiệu từ các cảm biến không tuyến tính để tính toán thể tích, lưu lượng hoặc các biến quá trình khác.
• Cách ly tín hiệu giữa thiết bị hiện trường và phòng điều khiển, đảm bảo an toàn và ổn định cho hệ thống.
